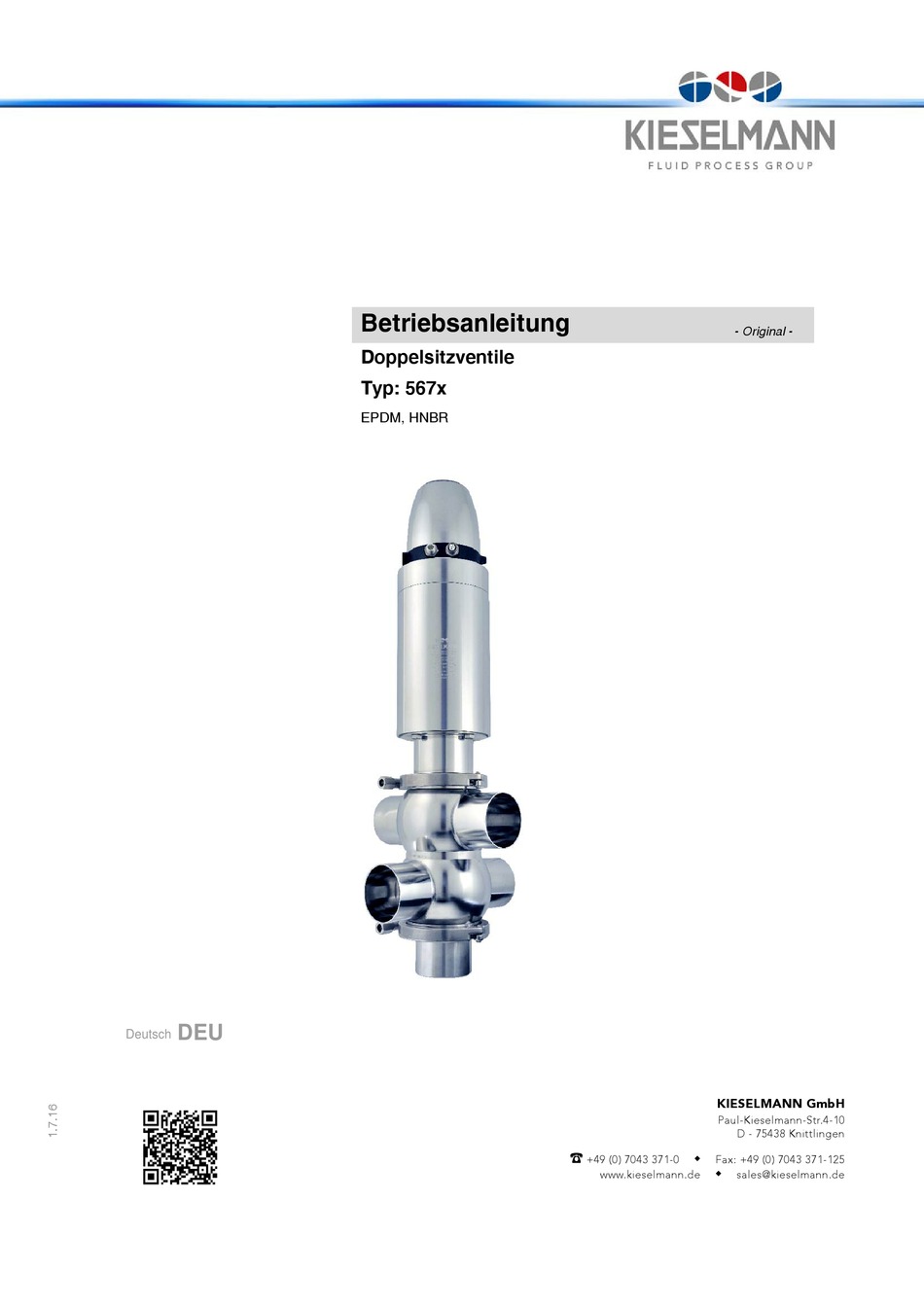

- Seite 1 Betriebsanleitung - Original - Doppelsitzventile Typ: 567x EPDM, HNBR Deutsch KIESELMANN GmbH Paul-Kieselmann-Str.4-10 D - 75438 Knittlingen +49 (0) 7043 371-0 Fax: +49 (0) 7043 371-125 www.kieselmann.de sales@kieselmann.de...
-
Seite 2: Inhaltsverzeichnis
Austausch Verschleißteile..................11 Dichtungen (D4) ......................14 Schaftabdichtung ....................... 14 Zeichnungen und Baumaße ....................15 Doppelsitzventil Typ: 567x ..................15 Ventileinsatz VE DN25 / 1Zoll ..................16 Ventileinsatz VE DN40 - DN150 / 1½ - 4Zoll ............. 17 Maßtabelle ......................... 18 Dichtungs- und Ersatzteilliste .................... -
Seite 3: Allgemeine Informationen
Die Armatur ist nur für den in dieser Anleitung beschriebenen Verwendungszweck bestimmt. Jeder darüber hin- ausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet KIESELMANN nicht. Das Risiko dafür trägt allein der Betreiber. Vor- aussetzungen für einen einwandfreien, sicheren Betrieb der Armatur sind sachgemäßer Transport und Lage- rung sowie fachgerechte Aufstellung und Montage. -
Seite 4: Sicherheitsinformationen
A l l g e m e i n e H i n w e i s e HINWEIS • Alle Angaben entsprechen dem Stand der Entwicklung. Änderungen im Rahmen von techni- schen Weiterentwicklungen sind vorbehalten. Doppelsitzventile Typ: 567x 2. Sicherheitsinformationen... -
Seite 5: Lieferung, Transport Und Lagerung
- Lagerbedingungen einhalten. - Längere Lagerung vermeiden. HINWEIS • KIESELMANN empfiehlt, bei längerer Lagerung das Produkt und die Lagerbedingungen regel- mäßig zu prüfen. • Um eine optimale Funktion der Dichtelemente, Gleitlager und elektronischen Bauteilen zu gewährleisten müssen folgende Punkte beachtet werden. -
Seite 6: Funktion Und Betrieb
A T E X - R i c h t l i n i e n Bei Ventilen bzw. Anlagen die im explosionsgefährdeten Bereich (siehe gültige ATEX-Richtlinien EG) eingesetzt werden, muss für einen ausreichenden, korrekten Potentialausgleich (Erdung) gesorgt werden. Doppelsitzventile Typ: 567x 4. Funktion und Betrieb... -
Seite 7: Ansteuerungssystem - Und Rückmeldeeinheit
P = Zuluftanschluss LA = Luftanschluss S = Schiebeschalter für die manuelle Betätigung des Magnetventiles E = Endlagenrückmeldeschalter M12x1 H = Aufbausatz für die Rückmeldeeinheit Abb. 4 - 2 Abb. 4 - 3 Doppelsitzventile Typ: 567x 4. Funktion und Betrieb... -
Seite 8: Wartung Und Reinigung
3 x 5 sec. Zwischenspülen 2 x 5 sec. (l/s bei 3bar) Säure 3 x 5 sec. takten 0,54 0,69 0,69 0,83 0,83 1,25 1,66 2,50 unten Nachspülen 2 x 5 sec. Empfehlung für die Getränkeindustrie Doppelsitzventile Typ: 567x 4. Funktion und Betrieb... -
Seite 9: Technische Daten
Drehmomente in Nm Zoll 1½ 2½ Verschlussklammer: KV-Wert (m³/h): Nennweite DN / OD Fließrichtung: Zoll 1½ 2½ oben durchgängig unten durchgängig von unten nach oben von oben nach unten Doppelsitzventile Typ: 567x 4. Funktion und Betrieb... -
Seite 10: Demontage / Montage
• Untere Verschlussklammer (3) abschrauben. • Gehäuseboden (2) mit der unteren Schaftabdichtung (D1), den O-Ringen (D2) und den Einsatz (5) und Lagerbuchse (4) nach unten aus dem Gehäuse (VG) ausbauen. Abb. 5 - 1 Doppelsitzventile Typ: 567x 5. Demontage / Montage... -
Seite 11: Austausch Verschleißteile
• Die Laterne (15), die obere Schaftdichtung (D1) mit Einsatz (5) und Lagerbuchse (4) vom Kolben (7) abschieben. • Hubbegrenzung (16) ausbauen. • Dichtungen ausbauen: Pos. (D1); (D2); (D8); (D9); (D10). Abb. 5 - 5 Doppelsitzventile Typ: 567x 5. Demontage / Montage... - Seite 12 • Mit dem Steckschlüssel M1 den Kolben (7) vom unteren Kol- benteller (8) abschrauben. Abb. 5 - 8 5 - 9 • Dichtringe bzw. O-Ringe (D4) ausbauen. Abb. 5 - 9 Doppelsitzventile Typ: 567x 5. Demontage / Montage...
- Seite 13 • Das obere Kolbenpaar (7) / (8) mit dem Kolben (7) auf den Steckschlüssel M1 aufsetzen. • Den Zentrierring (M3) über den Dichtring (D4) schieben. • Den Kolbenteller (8) bis zur Farbmarkierung mit der Montage- platte M6 festschrauben. Abb. 5 - 13 Doppelsitzventile Typ: 567x 5. Demontage / Montage...
-
Seite 14: Dichtungen (D4)
D4-1 = Dichtring Mantel D4-2 = Stützring 5 . 2 S c h a f t a b di c h t u n g Schaftabdichung = Schaftdichtung = O-Ringe = Lagerbuchse = Gehäuseeinsatz Doppelsitzventile Typ: 567x 5. Demontage / Montage... -
Seite 15: Zeichnungen Und Baumaße
15b = Laterne mit Spülanschluss Sp1 = Einschraubstutzen mit Schneidring- verschraubung Sp2 = Einschraubstutzen DN15 D1 = Schaftdichtung D2 = O-Ringe D11 = O-Ring D12 = O-Ring D13 = O-Ring Abb. 6 - 1 Doppelsitzventile Typ: 567x 6. Zeichnungen und Baumaße... -
Seite 16: Ventileinsatz Ve Dn25 / 1Zoll
D10) O-Ring = Bohrungen für die Montage = Leckageauslauf G1 = Schraubensicherung hochfest (z.B. Loctite 2701) LA1 = Haupthub LA2 = Takten unten LA3 = Takten oben = Detailansicht Abb. 6 - 2 Doppelsitzventile Typ: 567x 6. Zeichnungen und Baumaße... -
Seite 17: Ventileinsatz Ve Dn40 - Dn150 / 1½ - 4Zoll
= Bohrungen für die Montage = Nut = Leckageauslauf G1 = Schraubensicherung hochfest (z.B. Loctite 2701) LA1 = Haupthub LA2 = Takten unten LA3 = Takten oben = Detailansicht Abb. 6 - 3 Doppelsitzventile Typ: 567x 6. Zeichnungen und Baumaße... -
Seite 18: Maßtabelle
- Spülanschluss mit Schneidringverschraubung M14x1,5 für Schlauch ø8x1 - Standardspülanschluss: Gewindestutzen DN15 DIN11851 Zoll Zoll 127,5 Zoll Zoll 192,5 Zoll Montagemaße Ventil 1015 mit Steuerkopf M1 Zoll Ventil mit 1080 1185 Steuerkopf Zoll + Spülanschluss unten Maßzeichnung Abb. 1 Doppelsitzventile Typ: 567x 6. Zeichnungen und Baumaße... -
Seite 19: Dichtungs- Und Ersatzteilliste
D i c h t u n g s - u n d E r s a t z t e i l l i s t e 7 . 1 Ersatzteillisten DN25 / OD 1Zoll Doppelsitzventil Typ 567x, DN 25 / OD 1Zoll (1.4404 / AISI316L) Gehäusevariante Dichtung Artikel-Nr. - Seite 20 Pneum. Antrieb AISI304 5620 065 000-021 O-Ring 2304 012 020-055 Kappe AISI303 5622 100 071-220 Einschraubstutzen: 5624 065 506-220 Spülanschluss M14x1,5 Schneidringverschraubung Einschraubstutzen: AISI303 5624 065 514-020 Spülanschluss DN15 Drosselrückschlagventil 8218 001 020-000 Schnellverschraubung 8217 000 004-000 Doppelsitzventile Typ: 567x...
- Seite 21 Dichtungssätze Doppelsitzventil Typ 567x, OD 25 / 1Zoll Pos. Benennung Material DN25 / OD 1Zoll Dichtungssatz EPDM (A) EPDM 5670 025 130-000 Dichtungssatz EPDM (B) - EPDM 5670 025 769-000 Spülanschluss oben Dichtring (2x) EPDM 5622 050 010-069 O-Ring (4x)
-
Seite 22: Ersatzteillisten Dn 40 - 150 / Od 1 - 4Zoll
7 . 2 Ersatzteillisten DN 40 - 150 / OD 1 - 4Zoll Doppelsitzventil Typ 567x, DN 40 - 150 / OD 1 - 4Zoll (1.4404 / AISI316L) Gehäusevariante Dichtung Artikel-Nr. Ventileinsatz VE Dichtungssatz 1.) Standard SS - S... - Seite 23 8218 001 020-000 8218 001 020-000 8218 001 020-000 8218 001 020-000 8218 001 020-000 8218 001 020-000 8218 001 020-000 Schnellverschraubung 8217 000 004-000 8217 000 004-000 8217 000 004-000 8217 000 004-000 8217 000 004-000 8217 000 004-000 8217 000 004-000 Doppelsitzventile Typ: 567x...
- Seite 24 Dichtungssätze Doppelsitzventil Typ 567x, DN 40 - 150 / OD 1 - 4Zoll Pos Benennung DN40 DN50 DN65 DN80 DN100 DN125 DN150 Material 1½Zoll 2Zoll 2½Zoll 3Zoll 4Zoll Dichtungssatz EPDM (A) EPDM a) 5670 040 739-020 5670 050 739-020...
-
Seite 25: Klassifizierung
OD 1" DN 40 OD 1 1/2" DN 50 OD 2 " DN 65 OD 2 1/2" DN 80 OD 3 " DN 100 OD 4 " DN 125 OD 5" DN 150 OD 6 " Doppelsitzventile Typ: 567x 8. Klassifizierung... - Seite 26 Ventil ohne Ansteuerungssystem, Außenoberflächen, AISI316L, matt Ventil mit Rückmeldeeinheit (5630 005 000-020) Ventil mit Steuerkopf SPS für Doppelsitzventile Ventil mit Steuerkopf ASi-Bus für Doppelsitzventile Ventil mit Steuerkopf KI-Top SPS für Doppelsitzventile Ventil mit Steuerkopf KI-Top ASi-Bus für Doppelsitzventile Doppelsitzventile Typ: 567x 8. Klassifizierung...
-
Seite 27: Einbauerklärung
E i n b a u e r k l ä r u n g Originalfassung Hersteller / Bevollmächtigter: KIESELMANN GmbH Paul-Kieselmann-Str. 4-10 75438 Knittlingen Deutschland Bevollmächtigte Person, Achim Kauselmann für die Zusammenstellung der technischen Unterlagen: Dokumentation / Entwicklung KIESELMANN GmbH...
