Kieselmann 5093 000-Serie Betriebsanleitung

Tellerruckschlagventile
Vorschau ausblenden
1
Inhalt
2
3
4
5
6
7

Werbung

Quicklinks

Diese Anleitung herunterladen

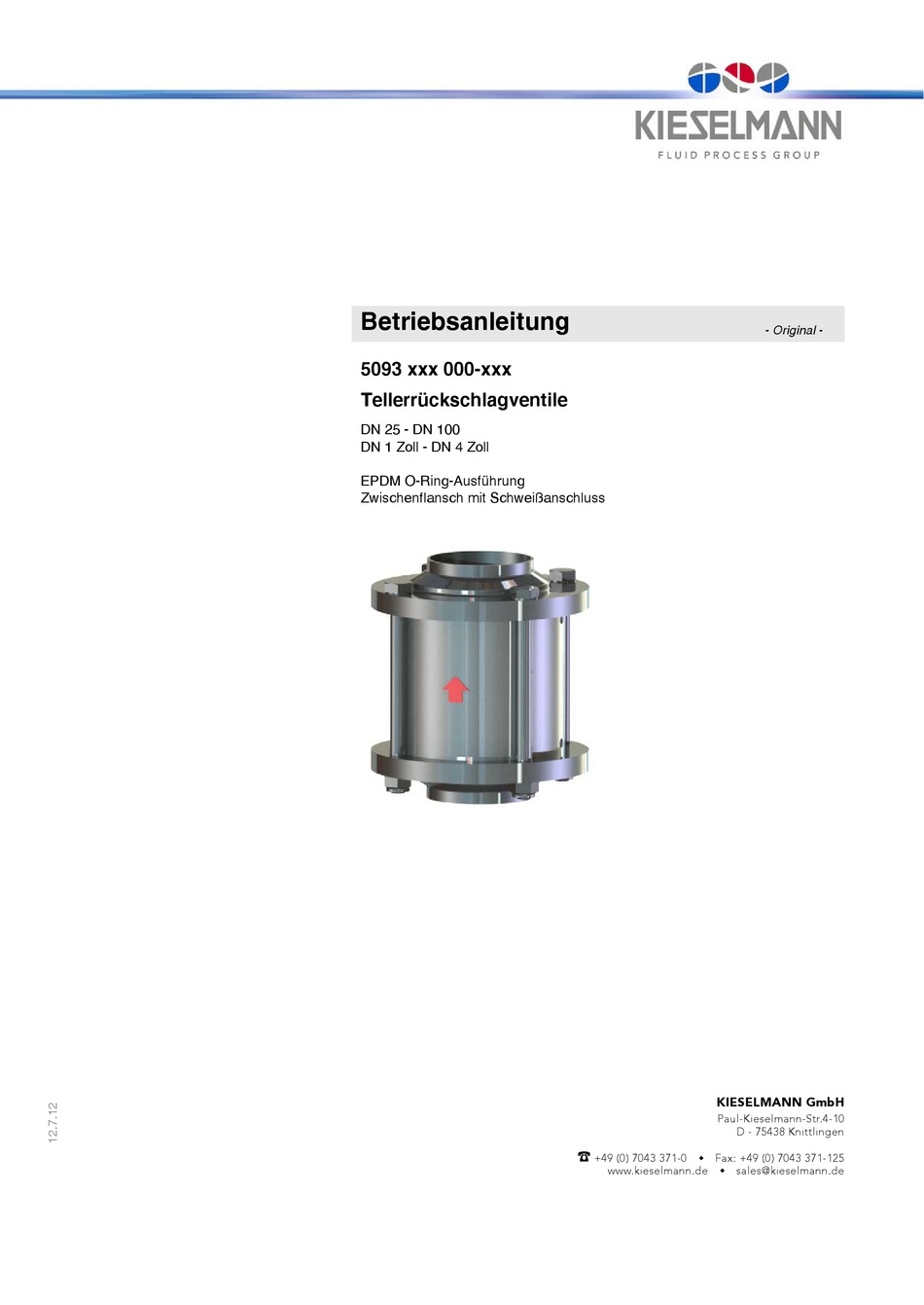

Betriebsanleitung
- Original -
5093 xxx 000-xxx
Tellerrückschlagventile
DN 25 - DN 100
DN 1 Zoll - DN 4 Zoll
EPDM O-Ring-Ausführung
Zwischenflansch mit Schweißanschluss
KIESELMANN GmbH
Paul-Kieselmann-Str.4-10
D - 75438 Knittlingen
+49 (0) 7043 371-0Fax: +49 (0) 7043 371-125
www.kieselmann.desales@kieselmann.de

Werbung

loading

Verwandte Anleitungen für Kieselmann 5093 000-Serie

Inhaltszusammenfassung für Kieselmann 5093 000-Serie

  • Seite 1 - Original - 5093 xxx 000-xxx Tellerrückschlagventile DN 25 - DN 100 DN 1 Zoll - DN 4 Zoll EPDM O-Ring-Ausführung Zwischenflansch mit Schweißanschluss KIESELMANN GmbH Paul-Kieselmann-Str.4-10 D - 75438 Knittlingen  +49 (0) 7043 371-0Fax: +49 (0) 7043 371-125 www.kieselmann.desales@kieselmann.de...

  • Seite 2: Inhaltsverzeichnis

    1. Inhaltsverzeichnis Inhaltsverzeichnis ..........................1 Informationen zu Ihrer Sicherheit ....................2 Kennzeichnung von Sicherheitshinweisen in der Betriebsanleitung ..........2 Sicherheitshinweise........................3 Bestimmungsgemäße Verwendung ...................3 Allgemeine Sicherheitshinweise..................3 Allgemeine Hinweise......................3 Funktion............................3 Allgemeine Funktionsbeschreibung ...................3 Einbauhinweis ..........................3 Einbaurichtlinien.........................3 Schweißrichtlinien ......................3 Instandhaltung..........................4 Wartung ..........................4 Reinigung ...........................4 Technische Daten .........................4 Demontage und Montage......................5 Demontage ........................5 Montage ..........................5...

  • Seite 3: Informationen Zu Ihrer Sicherheit

    2. Informationen zu Ihrer Sicherheit Wir freuen uns, dass Sie sich für ein hochwertiges Qualitätsprodukt von KIESELMANN entschieden haben. Unsere Produkte bieten Ihnen bei ordnungsgemäßem Einsatz und entsprechender Wartung lang- jährigen, zuverlässigen Einsatz. Lesen Sie vor Montage und Inbetriebnahme diese Bedienungsanleitung und die darin enthaltenen Sicher- heitshinweise sorgfältig durch.

  • Seite 4: Sicherheitshinweise

    4. Sicherheitshinweise 4.1 Bestimmungsgemäße Verwendung Das Tellerrückschlagventil wird eingesetzt als Rückflussventil / Absperrventil für flüssige Medien in der Getränke- und Nahrungsmittelindustrie, der Pharmazie, der Biotechnologie sowie der chemischen Indu- strie eingesetzt.  ACHTUNG • Zur Vermeidung von Gefahren und Beschädigungen ist die Armatur entsprechend den in der Betriebsanweisung angeführten Sicherheitshinweise und technischen Daten einzusetzen.

  • Seite 5: Instandhaltung

    7. Instandhaltung 7.1 Wartung Die Wartungsintervalle sind von den Betriebsbedingungen "Temperatur, Temperaturintervalle, Reini- gungsmedium, Medium, Druck und Schalthäufigkeit" abhängig. Es wird empfohlen die Dichtungen prä- ventiv im 1-jährigen Zyklus zu wechseln, wobei nach Zustand der Dichtung längere Wartungsintervalle vom Anwender festzulegen sind. ...

  • Seite 6: Demontage Und Montage

    9. Demontage und Montage 9.1 Demontage • Muttern (8) abschrauben. siehe Abb. 1 /Seite 5 • Schrauben / Gewindebolzen (9) axial ausbauen. • Gehäuse (11) radial ausbauen, Dichtringe (2) ausbauen und den kompletten Ventileinsatz zwischen weichen Backen stirnseitig im Schraubstock spannen. •...

  • Seite 7: 11. Baumaße

    11. Baumaße 29x1,5 35x1,5 41x1,5 53x1,5 70x2 85x2 104x2 Zoll 25,4x1,65 1½ Zoll 38,1x1,65 Zoll 50,8x1,65 2½ Zoll 63,5x1,65 Abb. 2 Zoll 76,1x2,00 Zoll 101,6x2,00 12. Verschleißteile Dichtungssatz - EPDM O-Ring - Ausführung: 5095 DN 029-054 (incl. Pos. 2, 4, 6, 7) Dichtring - Ausführung: 5095 DN 000-054 (incl.
