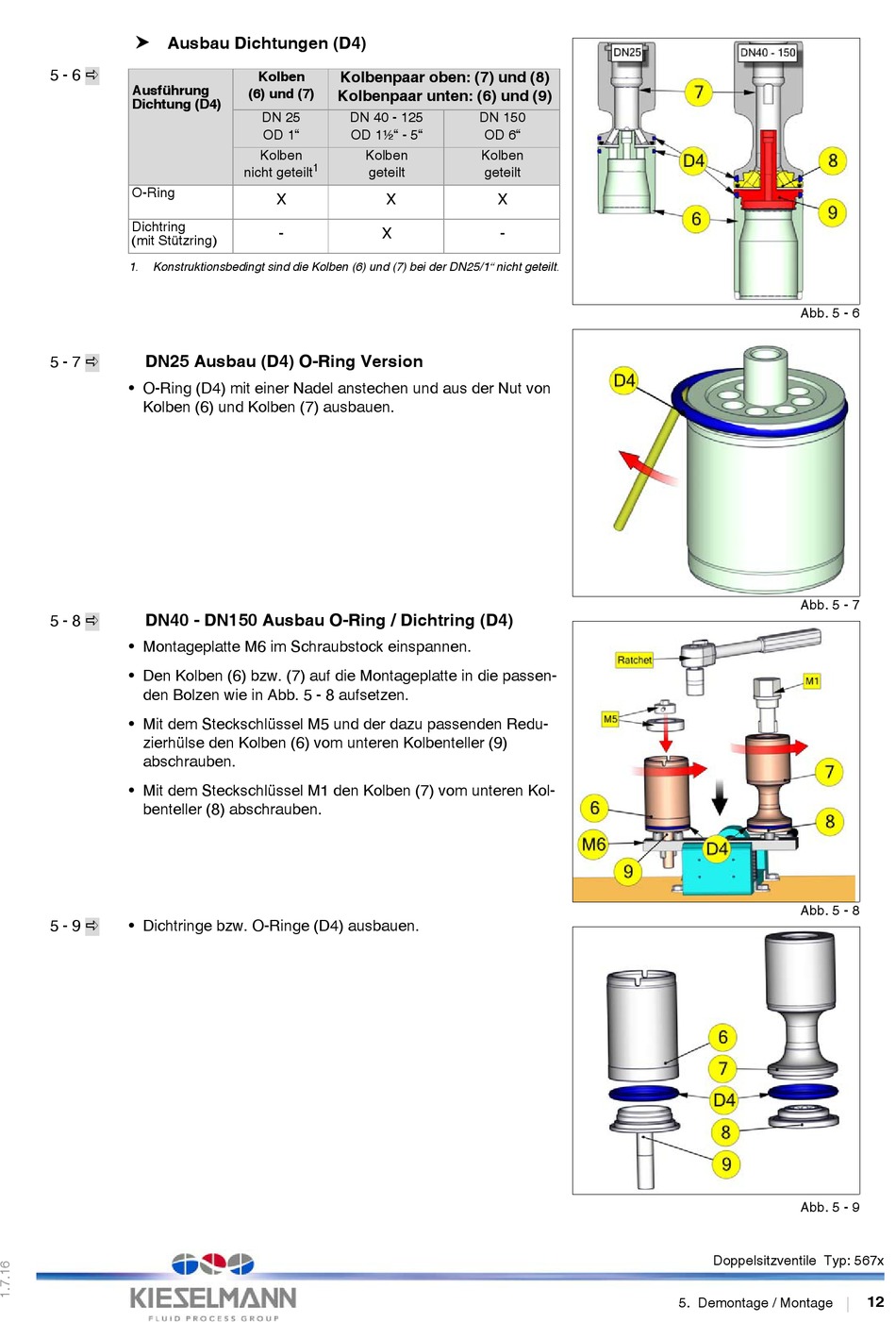

Ausbau Dichtungen (D4)
5 - 6
Ausführung
Dichtung (D4)
O-Ring
Dichtring
(mit Stützring)
1.
Konstruktionsbedingt sind die Kolben (6) und (7) bei der DN25/1" nicht geteilt.
DN25 Ausbau (D4) O-Ring Version
5 - 7
• O-Ring (D4) mit einer Nadel anstechen und aus der Nut von
Kolben (6) und Kolben (7) ausbauen.
DN40 - DN150 Ausbau O-Ring / Dichtring (D4)
5 - 8
• Montageplatte M6 im Schraubstock einspannen.
• Den Kolben (6) bzw. (7) auf die Montageplatte in die passen-
den Bolzen wie in Abb. 5 - 8 aufsetzen.
• Mit dem Steckschlüssel M5 und der dazu passenden Redu-
zierhülse den Kolben (6) vom unteren Kolbenteller (9)
abschrauben.
• Mit dem Steckschlüssel M1 den Kolben (7) vom unteren Kol-
benteller (8) abschrauben.
5 - 9
• Dichtringe bzw. O-Ringe (D4) ausbauen.
Kolbenpaar oben: (7) und (8)
Kolben
(6) und (7)
Kolbenpaar unten: (6) und (9)
DN 25
DN 40 - 125
OD 1"
OD 1½" - 5"
Kolben
Kolben
1
nicht geteilt
geteilt
X
X
-
X
DN 150
OD 6"
Kolben
geteilt
X
-
Abb. 5 - 6
Abb. 5 - 7
Abb. 5 - 8
Abb. 5 - 9
Doppelsitzventile Typ: 567x
5. Demontage / Montage
12
