4.4.
A
HZ: MESSUNG VON GLEICH- / WECHSELSTROM UND DER FREQUENZ

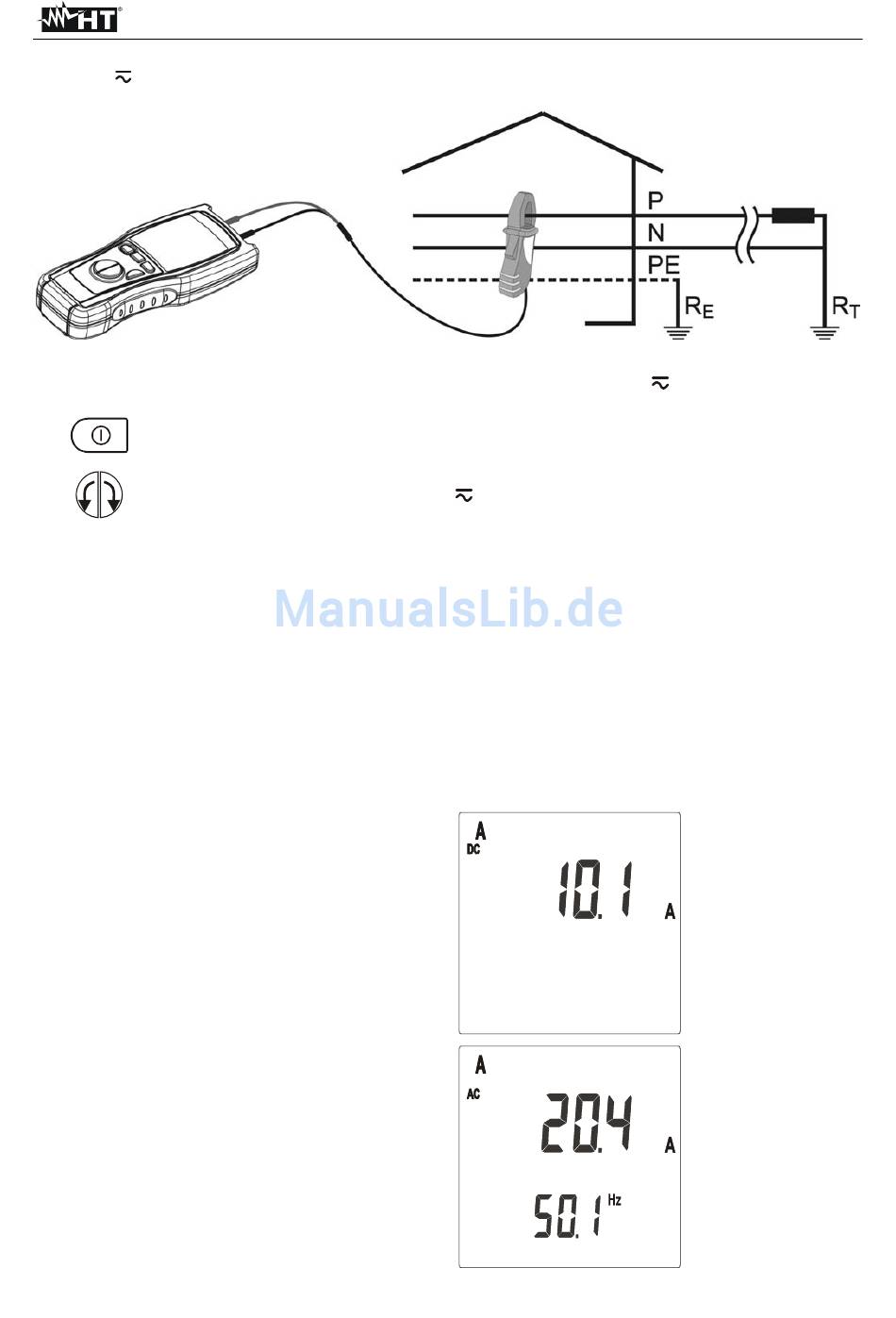

Abb. 3: Verbindung der Geräteanschlüsse bei einem A
1.
Schalten Sie das Gerät ein.
2.
Drücken Sie die Pfeiltasten, um A
3. Stecken Sie die Bananenstecker des Stromzange in die entsprechenden Anschlüsse
des Gerätes. (schwarz auf schwarz, grün oder rot auf grün)
4. Stellen Sie sicher, dass der Messbereich der Stromzange und des Gerätes überein-
stimmen. Anderenfalls wird der gemessene Wert unrichtig sein. Um den Messbereich
der Stromzange einzustellen siehe Abschnitt 4.1.3
5. Öffnen Sie die Klemmbacken und führen Sie das Kabel genau in der Mitte ein wie in
Abb.3 gezeigt. Strom- und Frequenzwerte werden angezeigt.
6. Das Gerät schaltet je nach dem Eingangssignal automatisch zwischen Wechsel- und
Gleichstrom um.
7.
Beispiel für die Anzeige von Gleichstrom.
Der minimale Wert für Gleichstrom ist:
1.0mV.
x der Übertragungsrate der Klammer, ge-
ringer Werte werden als 0.0 angezeigt.
8.
Beispiel für die Anzeige von Wechsel-
strom. Der minimale Wert für Wechsel-
strom ist: 1.0mV x der Übertragungsrate
der Stromzange, geringer Werte werden
als 0.0 angezeigt.
MULTITEST M72 - M73 - M74 - M75
Hz auszuwählen.
DE - 12
Hz Test
Gleichstromwert
Wechselstromwert
Frequenzwert
