Als Alternative:
5. Stecken Sie das schwarze und das grüne Kabel in die entsprechenden An-
schlüsse des Gerätes. Falls notwendig, stecken Sie die Krokodilklemmen auf
die Prüfsonden.
6. Verbinden Sie das grüne Kabel mit dem Schutzleiter (Erde) und das schwarze
Kabel mit dem Phasenleiter (wie in Abb. 12 gezeigt)
Oder:
5. Stecken Sie das Schuko-Kabel in die Anschlüsse des Gerätes.
6. Stecken Sie das Schuko-Kabel in eine Steckdose (wie in Abb. 12 gezeigt). Die
Abbildung zeigt die Verbindung zur Steckdose.
Halten Sie die Taste GO für mindestens eine Sekunde gedrückt, das Gerät
7.
GO
führt die Messung durch.
Die Anzeige "Measuring" im Display zeigt an, dass das Gerät eine Messung
durchführt. Stecken Sie in diesem Zustand nie die Messkabel ab.

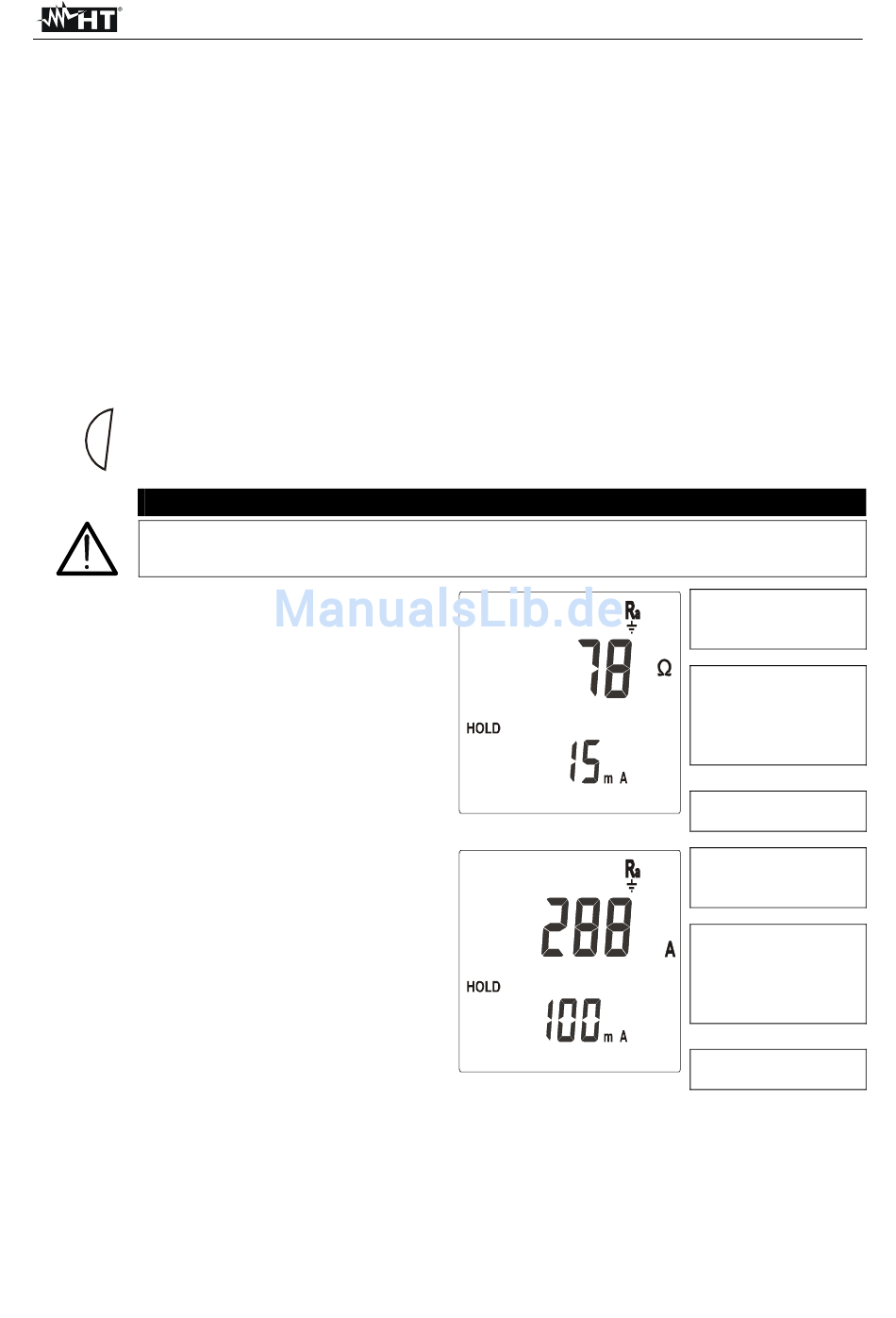

8. Wenn am Ende des Tests der Wert des
Schleifenwiderstandes
1999Ω ist, gibt das Gerät einen Doppel-
ton von sich und zeigt eine Anzeige wie
die nebenstehende mit dem gemesse-
nen Wert des Schleifenwiderstandes
und des Prüfstromes, mit dem die Mes-
sung erfolgte.
9. Wenn ein Prüfstrom von 100mA ge-
wählt wurde und der Schleifenwider-
stand geringer als 1999Ω ist, können
Sie durch drücken der Taste FUNC ab-
wechselnd die Werte für den Schleifen-
widerstand und den zu erwartenden
Kurzschlussstrom Phase zu Erde an-
zeigen, sowie den Prüfstrom, mit dem
Messung erfolgte.
VORSICHT
geringer als
DE - 35
MULTITEST M72 - M73 - M74 - M75
Gemessener Wert für
den Schleifenwider-
stand
Das Symbol HOLD
bleibt sichtbar, bis
eine neue Messung
durchgeführt werden
kann
Prüfstrom bei der
Messung
Gemessener Wert für
den Schleifenwider-
stand
Das Symbol HOLD
bleibt sichtbar, bis
eine neue Messung
durchgeführt werden
kann
Prüfstrom bei der
Messung
