1. SICHERHEITSHINWEISE
Vermeiden Sie Messungen in feuchter oder nasser Umgebung, stellen Sie sicher, dass die Umgebungsbedingungen innerhalb der
Gerätespezifikation liegen
Vermeiden Sie Messungen in der Nähe von explosiven oder brennbaren Gasen oder dort wo Gase gelagert werden, vermeiden
Sie auch Messungen in der Nähe von extremer Hitze und Staub
Achten Sie darauf, dass Sie isoliert zum zu testenden Objekt stehen
Berühren Sie keine frei liegenden Metallteile wie Enden von Prüfleitungen, Steckdosen, Befestigungen, Schaltkreise etc.
Nehmen Sie keine Messungen vor, wenn Sie anomale Bedingungen wie Bruchschäden, Deformationen, Risse, Austritt von
Batterieflüssigkeit, keine Anzeige am Display etc. bemerken
Sind Sie besonders vorsichtig, wenn Sie Spannungen über 20V messen, um sich nicht des Risikos von Stromschlägen
auszusetzen
Folgende Symbole kommen zur Anwendung:
VORSICHT – schlagen Sie in der Gebrauchsanweisung nach – nicht sachgemäßer Gebrauch kann das Gerät oder Teile
davon beschädigen
Messgerät mit doppelter Isolierung (Schutzklasse II)
AC Spannung
DC Spannung oder Strom
ACHTUNG: Dieses Symbol zeigt an, dass das Gerät und Batterie sowie die einzelnen Zubehörteile fachgemäß und
getrennt voneinander entsorgt werden müssen
2. ALLGEMEINE BESCHREIBUNG
Das Multimeter HT14D kann folgende Messungen ausführen:
DC Spannung
DC Strom

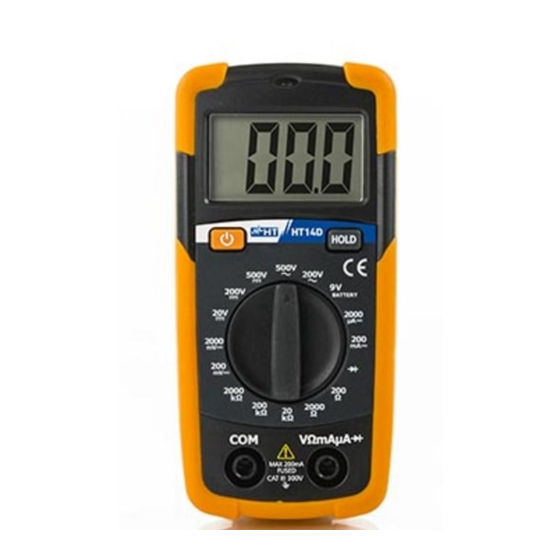

3. MESSGERÄTEBESCHREIBUNG

4. MESSUNGEN
4.1.
DC-SPANNUNGSMESSUNG
1.
Drehen Sie den Funktionswahlschalter in eine Position zwischen: 200mV , 2000mV , 20V , 200V , 500V
2.
Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die Buchse VmAA
COM Buchse und verbinden Sie nun die rote und die schwarze Messleitung mit dem positiven und dem negativen Pol. Der
Spannungsmesswert wird auf dem Display angezeigt. Drücken Sie die HOLD Taste, um den angezeigten Messwert „einzufrieren".
Wenn auf dem Display "-" erscheint, wurden Plus- und Minuspol vertauscht
3.
Wenn auf dem Display "OL" erscheint, ist die gemessene Spannung höher als der zulässige Messbereich.
4.2.
AC-SPANNUNGSMESSUNG
1.
Berührungslose Messung: Einschalten des Gerätes in jeder Stellung des Funktionswahlschalters. Halten Sie das Messgerät in die
Nähe der Spannungsquelle und beachten Sie die das Aufleuchten der roten LED (siehe Abb.1 – Nr. 7) oberhalb des Displays, das
ein Vorhandensein eines Spannungsfeldes anzeigt.
2.
Drehen Sie den Funktionswahlschalter in die Position zwischen: 200V
3.
Verbinden Sie die Meßleitungen mit den Eingangsbuchsen. Die rote Messleitungsbuchse mit der VmAA
die schwarze Messleitungsbuchse mit der COM Eingangsbuchse. Verbinden Sie die Meßspitzen der angeschlossenen
Messleitungen mit dem Stromkreis, der Messwert wird angezeigt. Drücken Sie die HOLD Taste, um den angezeigten Messwert
„einzufrieren".
4.
Wenn auf dem Display "OL" erscheint, ist die gemessene Spannung höher als der zulässige Messbereich.

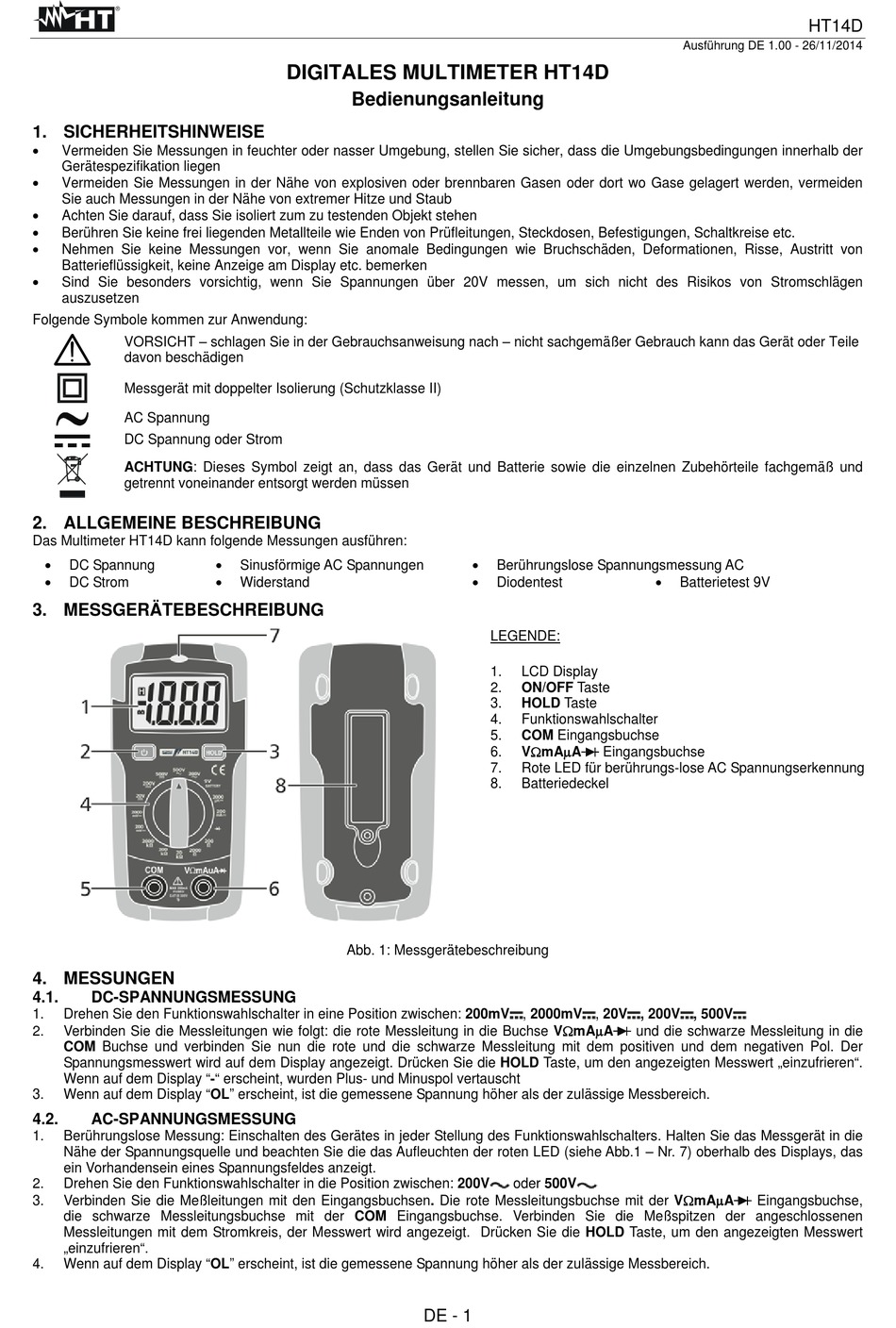

DIGITALES MULTIMETER HT14D
Bedienungsanleitung
Sinusförmige AC Spannungen
Widerstand
Abb. 1: Messgerätebeschreibung
Berührungslose Spannungsmessung AC
Diodentest
LEGENDE:
1.
LCD Display
2.
ON/OFF Taste
3.
HOLD Taste
4.
Funktionswahlschalter
5.
COM Eingangsbuchse
6.
VmAA
7.
Rote LED für berührungs-lose AC Spannungserkennung
8.
Batteriedeckel
oder 500V
DE - 1

Ausführung DE 1.00 - 26/11/2014
Batterietest 9V
Eingangsbuchse
und die schwarze Messleitung in die
Eingangsbuchse,
HT14D
