12 Folgende Meldungen werden angezeigt:
"M
..." das Gerät ist bereit zur Messung der zweiten Phasenspannung.
EASURING
"PH2" (sekundäres Display): der Bediener wird aufgefordert, dass Messkabel mit dem
Kabel der zweiten Phasenspannung zu verbinden.
Wenn zwischen der ersten und zweiten Messung mehr als 10 Sekunden lie-
gen, erscheint im Display die Anzeige ‚t.out'. In diesem Fall muss der gesamte
Vorgang wiederholt werden. Drücken sie die Taste GO und beginnen Sie wie-
der von Schritt 6.
Nur in der Betriebsart 1W müssen Sie die Taste GO gedrückt halten oder ein-
fach die Oberfläche der Taste während der gesamten Messdauer berühren.
13
GO
Verbinden Sie die Prüfsonde mit dem zweiten Kabel der zu testenden drei-
phasigen Anlage.
14 Wenn eine höhere Spannung als 110V erkannt wird, wird das Symbol "
und der Summer erzeugt einen langen Ton.
Während der Messung
• GO muss stets gedrückt gehalten werden oder zumindest die Tastenober-
fläche muss stets berührt werden (nur bei Betriebsart 1W).
• Die Prüfsonde darf außer dem getesteten Phasenkabel nicht in Berührung
mit oder in die Nähe einer Stromquelle kommen, die aufgrund der Empfind-
lichkeit des Gerätes die Messung blockieren könnte.
• Die Prüfsonde muss das Phasenkabel immer berühren.
15

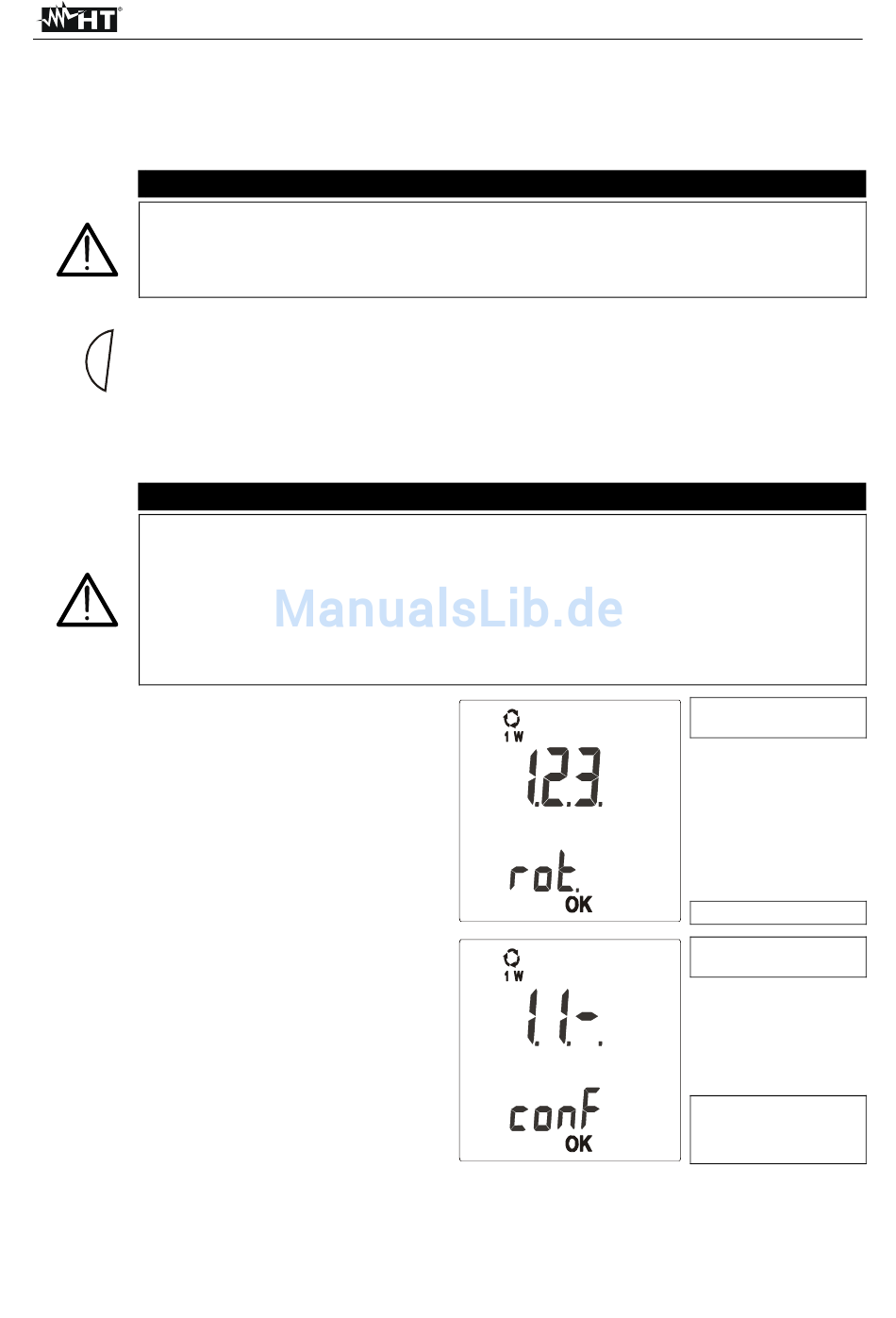

Wenn sich am Ende des Tests zwei ge-
testete Kabel in korrekter Drehfeldrich-
tung befinden, gibt das Gerät einen Dop-
pelton von sich, um das positive Ergebnis
des Tests zu signalisieren, und das Dis-
play zeigt folgende Anzeige:
16
Wenn sich am Ende des Tests zwei ge-
testete Kabel zur gleichen Phase gehö-
ren, gibt das Gerät einen Doppelton von
sich, um das positive Ergebnis des Tests
zu signalisieren, und das Display zeigt
folgende Anzeige:
MULTITEST M72 - M73 - M74 - M75
VORSICHT
VORSICHT
DE - 19
" angezeigt
PH
Korrekte
Drehfeldrich-
tung
Drehrichtung
Kabel gehören zur
gleichen Phase
Korrekte
Drehfeld-
richtung
zwischen
zwei Kabel
