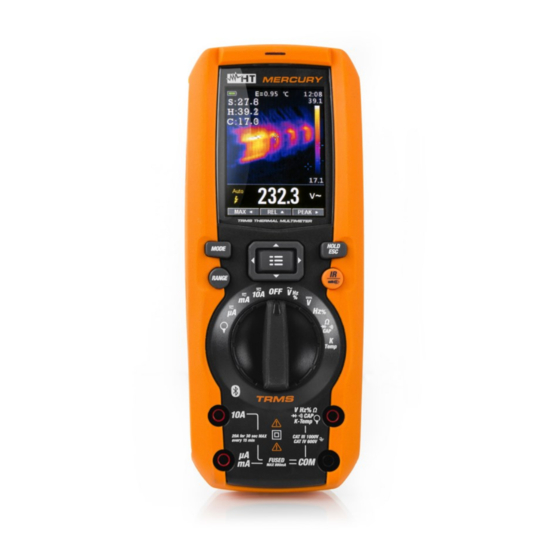

MERCURY
Multimeter mit Wärmbildkamera
Bedienungsanleitung
---------------------------------------------------------------------------------------------------------------
 Copyright HT 2018
Ausführung DE 1.00HT - 16/07/2018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments MERCURY

Inhaltszusammenfassung für HT Instruments MERCURY

  • Seite 1 MERCURY Multimeter mit Wärmbildkamera Bedienungsanleitung ---------------------------------------------------------------------------------------------------------------  Copyright HT 2018 Ausführung DE 1.00HT - 16/07/2018...
  • Seite 2 MERCURY DE - 1...

  • Seite 3: Inhaltsverzeichnis

    5.10. Messung DC, AC, AC+DC Strom mit optionaler Strommesszange ........ 30 5.11. Data Logger Funktion ....................31 5.12. Verwendung der internen Wärmebildkamera ..............35 5.13. Bluetooth Verbindung und Verwendung der APP HT-Mercury ........37 WARTUNG UND PFLEGE ..................38 6.1.

  • Seite 4: Sicherheitsvorkehrungen Und -Verfahren

    MERCURY 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 5: Vorbereitende Instruktionen

    MERCURY 1.1. VORBEREITENDE INSTRUKTIONEN  Dieses Gerät ist für die Verwendung in einer Umgebung mit Verschmutzungs-Grad 2 vorgesehen.  Das Gerät kann zur Messung von SPANNUNG und STROM in Installationen mit CAT IV 600V und CAT III 1000V benutzt werden.

  • Seite 6: Messkategorien-Definition (Überspannungskategorien)

    MERCURY 1.4. MESSKATEGORIEN-DEFINITION (ÜBERSPANNUNGSKATEGORIEN) Die Norm IEC/EN61010-1: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, “ Regel- und Laborgeräte, Teil 1: Allgemeine Erfordernisse , definiert die Bedeutung der “ Messkategorie, gewöhnlich auch Überspannungskategorie genannt. Unter § 6.7.4: Zu messende Stromkreise, steht: (OMISSIS) Schaltkreise sind in die folgenden Messkategorien eingeteilt: ...

  • Seite 7: Allgemeine Beschreibung

    Das Gerät ist auch mit Funktionstasten (siehe § 4.2), mit analogem Bargraph und LCD, TFT Farbdisplay mit hohem Kontrast ausgestattet. Darüber hinaus hat das Mercury eine Auto Power OFF Funktion, die das Gerät nach einer bestimmten (einstellbaren) Zeit des Nichtgebrauches automatisch abschaltet.

  • Seite 8: Vorbereitung Zum Gebrauch

    MERCURY 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte.

  • Seite 9: Nomenklatur

    MERCURY 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. AC Spannungsmessung 2. LCD Display 3. Taste MENU 4. Taste MODE 5. Taste HOLD/ESC 6. Taste RANGE (Mess- bereich) 7. Taste IR/ 8. Funktionswahlschalter 9. Eingangsbuchse 10A 10. Eingangsbuchse VHz% CAP...
  • Seite 10 MERCURY LEGENDE: 1. Gurt-Schlitz 2. Linse Wärmebildkamera 3. Schutzschalter der Linse 4. Laserpointer 5. Power Leuchte weißem LED-Licht 6. Geräteständer 7. Befestigungsschraube vom Batteriefach Abb. 2: Rückseite des Messgeräts LEGENDE: 1. Batteriefach- Abdeckung 2. Befestigungs- schraube 3. Interne Batterie 4. Schmelzsicherungen 5.

  • Seite 11: Beschreibung Der Funktionstasten

    MERCURY 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. Taste HOLD/ESC Durch Drücken der Taste HOLD/ESC, frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung HOLD im Display. Drücken Sie die “ ” Taste HOLD/ESC noch einmal zum Verlassen der Funktion. Zum Speichern des im Display angezeigten Werts siehe §...

  • Seite 12: Beschreibung Der Internen Funktionen

    MERCURY 4.3. BESCHREIBUNG DER INTERNEN FUNKTIONEN 4.3.1. Beschreibung des Displays in der Funktion Multimeter Abb. 4: Beschreibung der Symbole im Display Symbol Beschreibung Mikro-SD-Karte im Gerät Angabe des Batterieladezustandes 13:17 Angabe der aktuellen System-Uhrzeit HOLD Symbol für aktive Data-HOLD-Funktion Symbol der aktuell ausgewählte Funktion 228.5...

  • Seite 13: Beschreibung Des Displays In Funktion Wärmebildkamera

    MERCURY 4.3.2. Beschreibung des Displays in Funktion Wärmebildkamera Abb. 5: Beschreibung der Symbole im Display Symbol Beschreibung E=0.95 Eingestellter Wert der Emissivität des Gegenstands (siehe § 4.3.8) °C Angabe der Messeinheit der Temperatur Angabe der Temperatur, die zum im Bild mittigen Cursor gehört.

  • Seite 14: Abspeicherung Der Messergebnisse

    MERCURY 4.3.4. Abspeicherung der Messergebnisse Abb. 7: Speicherung eines im Display eingefrorenen Wertes 1. Drücken Sie die Taste HOLD/ESC, um das Ergebnis im Display einzufrieren. Die Meldung HOLD erscheint im Display (siehe Abb. 7). “ ” 2. Drücken Sie die Taste  zum Speichern des Werts auf der Mikro-SD-Karte im Gerät als BMP Bild, oder nochmals die Taste HOLD/ESC zum Verlassen der Funktion.

  • Seite 15: Messung Min/Max Und Peak

    MERCURY 4.3.6. Messung MIN/MAX und PEAK Abb. 9: Messung MIN/MAX und PEAK 1. Drücken Sie die Taste MAX , um in den Messmodus der MAX und MIN Werte der zu messenden Größe einzutreten (siehe Abb. 9 Mitte) – 2. Die Werte werden vom Gerät automatisch aktualisiert, wenn die aktuell angezeigten Werte überstiegen werden (höher für MAX, niedriger für MIN).

  • Seite 16: Hauptmenü Des Geräts

    MERCURY 4.3.8. Hauptmenü des Geräts 1. Drücken Sie die Taste MENU zum Eintritt ins Hauptmenü des Geräts. “ ” Abb. 10: Hauptmenü des Geräts 2. Benutzen Sie die Pfeiltasten  oder  zur Auswahl der Menüeinträge, und die Pfeiltasten ,  zur Einstellung der Parameter und zum Eintreten/Verlassen der internen Unterabschnitte.
  • Seite 17 MERCURY 10. Benutzen Sie die Pfeiltaste  zur Auswahl der Optionen: ON und OFF (Deaktivierung) 11. Drücken Sie die Pfeiltaste , die Taste oder die Taste HOLD/ESC zur Bestätigung und zum Verlassen des Hauptmenüs. Befehl Emissivität oder  zur 12. Wählen Sie den Eintrag Emissivität...
  • Seite 18 MERCURY 19. Benutzen Sie die Pfeiltasten  oder  und die Tasten oder  zur Auswahl der folgenden Optionen:  Tastenton  Aktivierung/Deaktivierung des Tastentons für die Funktionstasten.  Bluetooth  Aktivierung/Deaktivierung der Bluetooth Verbindung (siehe § 5.13).  Laser  Aktivierung/Deaktivierung des Laser-Pointers.
  • Seite 19 MERCURY 25. Benutzen Sie die Tasten  oder  und die Tasten oder  zur Auswahl der Option Bild aufrufen . Die folgenden Bildschirmseiten (die dem letzten gespeicherten Bild “ ” entsprechen) erscheinen im Display: Abb. 16: Aufruf von Bildern im Display 26.
  • Seite 20 MERCURY Abb. 18: Löschung von allen gespeicherten Bildern 32. Benutzen Sie die Pfeiltasten  oder  zur Bestätigung (Ja) oder zur Ablehnung (Nein) der Löschung von allen gespeicherten Bildern 33. Drücken Sie die Pfeiltaste , die Taste oder die Taste HOLD/ESC zur Bestätigung und zum Verlassen des Hauptmenüs...
  • Seite 21 MERCURY Abb. 20: Bildschirmseite der Wiederherstellung der Default-Einstellungen 37. Benutzen Sie die Pfeiltasten  oder  zur Bestätigung (Ja) oder zur Ablehnung (Nein) die Reset-Funktion des Gerätes 38. Drücken Sie die Taste oder die Taste HOLD/ESC zur Bestätigung und zum Verlassen des Hauptmenüs...

  • Seite 22: Anweisungen Zum Gebrauch

    MERCURY 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC, AC+DC SPANNUNGSMESSUNG ACHTUNG Die maximale DC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 23: Ac Spannungsmessung

    MERCURY 5.2. AC SPANNUNGSMESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 24: Frequenzmessung Und Duty Cycle-Messung

    MERCURY 5.3. FREQUENZMESSUNG UND DUTY CYCLE-MESSUNG ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 25: Widerstandsmessung Und Durchgangsprüfung

    MERCURY 5.4. WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG ACHTUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 24: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie Stellung  2. Verbinden Sie die rote Messleitung mit der Eingangsbuchse VHz% CAP...

  • Seite 26: Diodenprüfung

    MERCURY 5.5. DIODENPRÜFUNG ACHTUNG Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 25: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie Stellung  2. Drücken Sie die MODE Taste zur Auswahl der Messung.

  • Seite 27: Kapazitätmessung

    MERCURY 5.6. KAPAZITÄTMESSUNG ACHTUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität (wenn gefragt).

  • Seite 28: Temperaturmessung Mit K-Fühler

    MERCURY 5.7. TEMPERATURMESSUNG MIT K-FÜHLER ACHTUNG Entfernen Sie vor jeder Temperaturmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 27: Verwendung des Gerätes für Temperaturmessung 1. Wählen Sie Stellung TypeK aus. 2. Drücken Sie die MODE Taste, bis das Symbol °C...

  • Seite 29: Messung Von Dc, Ac+Dc Strom

    MERCURY 5.8. MESSUNG VON DC, AC+DC STROM ACHTUNG Der maximale DC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAA Eingang). Versuchen Sie nicht, Ströme zu messen, die die in diesem Handbuch angegebenen Grenzwerte überschreiten. Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 30: Ac Strommessung

    MERCURY 5.9. AC STROMMESSUNG ACHTUNG Der maximale AC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAA Eingang). Versuchen Sie nicht, Ströme zu messen, die die in diesem Handbuch angegebenen Grenzwerte überschreiten. Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 31: Messung Dc, Ac, Ac+Dc Strom Mit Optionaler Strommesszange

    F3000U (nur AC) als auch mit anderen Standard-Strommesszangen der HT Familie durch. Bei Strommesszangen mit unserem runden Hypertac Ausgangsstecker ist der optionale Adapter NOCANBA zum Anschluss an das Mercury notwendig. Abb. 30: Verwendung des Geräts für AC/DC Strommessung mit Strommesszange 1. Wählen Sie die Stellung aus.

  • Seite 32: Data Logger Funktion

    MERCURY 5.11. DATA LOGGER FUNKTION 1. Schalten Sie das Gerät ein, indem Sie den Funktionswahlschalter in die gewünschte Stellung drehen. Einstellung des Abtastintervalls 2. Drücken Sie die Taste MENU , wählen Sie den Eintrag Aufzeichnung und drücken “ ” “...
  • Seite 33 MERCURY 9. Benutzen Sie die Pfeiltasten  oder  zur Auswahl der Einträge Stunde oder “ ” “ ” und drücken Sie die Taste zum Eintritt in die Einstellung. Der angegebene “ ” Wert wird schwarz 10. Benutzen Sie die Pfeiltasten  oder  zur Einstellung der Werte innerhalb des Bereiches: 0 ÷...
  • Seite 34 MERCURY 17. Drücken Sie die Taste MODE (TENDEN.), um den Graph der Aufzeichnung im Display und den entsprechenden Trend im Zeitablauf anzuzeigen (Trend). Die Bildschirmseite in Abb. 35 linke Seite erscheint im Display. – Abb. 35: Data Logger Funktion Anzeige des Graphs der Aufzeichnung –...
  • Seite 35 MERCURY Inhalt des Speichers und Löschung von allen Aufzeichnungen 23. Wählen Sie den Eintrag Erinnerung (siehe Abb. 37 linke Seite) und drücken Sie die “ ” – Taste . Die Bildschirmseite in Abb. 37 rechte Seite erscheint im Display. –...

  • Seite 36: Verwendung Der Internen Wärmebildkamera

    7. Für genaue Temperaturmessungen, stellen Sie sicher, dass die Oberfläche des gemessenen Gegenstands immer größer ist, als die messbare Oberfläche, die durch das Sichtfeld (FOV) des Geräts gegeben ist. Das Gerät MERCURY hat ein Sichtfeld von 21° x 21° und eine Auflösung von 80x80 (6400) pxl, siehe Abb. 39 Abb.
  • Seite 37 MERCURY In der Abbildung ist der IFOV Parameter anschaulich dargestellt. (IFOV = Instant Field Of View = geometrische Auflösung des Geräts = Größe eines einzelnen Pixels des IR Sensors). Die Kamera kann bei einem Abstand zum Gegenstand von 1m eine genaue Temperaturmessung durchführen, sofern der Gegenstand nicht kleiner als 4.53mm ist.

  • Seite 38: Bluetooth Verbindung Und Verwendung Der App Ht-Mercury

    MERCURY 5.13. BLUETOOTH VERBINDUNG UND VERWENDUNG DER APP HT-MERCURY 1. Drücken Sie die Taste , wählen Sie das Menü Einstellung und aktivieren Sie die “ ” Bluetooth-Verbindung im Gerät (siehe § 4.3.8), siehe Abb. 43 Abb. 43: Aktivierung der Bluetooth Verbindung 2.

  • Seite 39: Wartung Und Pflege

    MERCURY 6. WARTUNG UND PFLEGE ACHTUNG  Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen.  Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie es nicht direktem Sonnenlicht aus.

  • Seite 40: Technische Daten

    MERCURY 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Messgenauigkeit angegeben als [%Ablesung + (Anz. Ziffer*Auflösung)] bei 18°C28°C <75%RH DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 600.0mV 0.1mV (0.09%Abl + 5Ziff) 6.000V 0.001V 60.00V 0.01V 1000VDC/ACrms >10M 600.0V 0.1V (0.2%Abl + 5Ziff)
  • Seite 41 MERCURY DC Strom mit Standard-Strommesszange Ausgangs Bereich Auflösung Genauigkeit (*) Überlastschutz verhältnis 1000mA 1000mV/1000mA 100mV/1A 0.01A 40A (*) 10mV/1A 0.01A (0.8%Abl + 5Ziff) 1000VDC/ACrms 100A 10mV/1A 0.1A 400A (*) 1mV/1A 0.1A 1000A 1mV/1A (*) Genauigkeit des Geräts ohne Strommesszange; (**) Mit Strommesszange HT4006...
  • Seite 42 MERCURY Bereich Auflösung Genauigkeit Summer Überlastschutz (0.5%Abl + 10Ziff) 600.0 0.1 6.000k 0.001k 60.00k 0.01k (0.5%Abl + 5Ziff) 1000VDC/ACrms <50 600.0k 0.1k 6.000M 0.001M (2.5%Abl + 10Ziff) 60.00M 0.01M Duty Cycle (Tastverhältnis) Bereich Auflösung Genauigkeit 5.0%  95.0% (1.2%Abl + 2Ziff) 0.1%...

  • Seite 43: Allgemeine Eigenschaften

    MERCURY 7.2. ALLGEMEINE EIGENSCHAFTEN Bezugsnormen Sicherheit: IEC/EN61010-1 EMC: IEC/EN61326-1 Isolation: Doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT IV 600V, CAT III 1000V Maximale Betriebshöhe: 2000m Mechanische Eigenschaften Abmessungen (L x B x H): 190 x 75 x 55mm Gewicht (inklusive Batterie): 555g...

  • Seite 44: Zubehör

    MERCURY 7.3. ZUBEHÖR 7.3.1. Mitgeliefertes Zubehör  Messleitungsset mit 2/4mm Prüfspitze Code 4413-2  Adapter + K-Typ Drahtfühler Code T10 & TK101  Li-ION Akku-Batterie, 2 Stück Code BATMCY  Multiplugkabel + Ladestation Code A0MCY  Micro-SD-Karte, 10x, 8GB  Transporttasche Code B0MCY ...

  • Seite 45: Service

    MERCURY 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
