4.3.
V
HZ: MESSUNG VON GLEICH- UND WECHSELSPANNUNG UND DER
FREQUENZ
Die maximale Eingangsspannung beträgt 550V+10%. Versuchen Sie nicht,
höhere Spannungen zu messen, um Risiken wie Stromschläge oder schwere
Beschädigungen des Gerätes zu vermeiden.

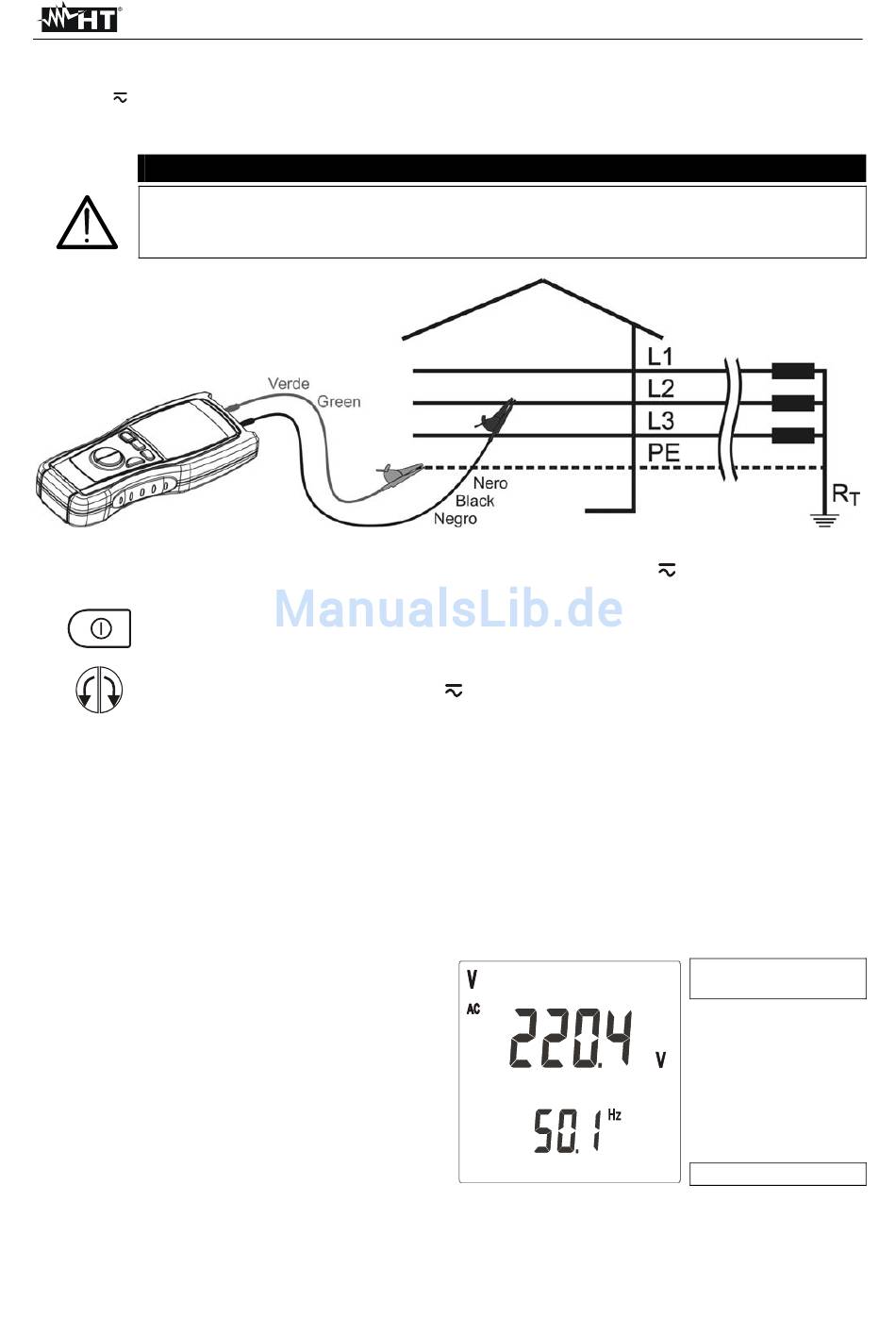

Abb. 2: Verbindung der Geräteanschlüsse während des V
1.
Schalten Sie das Gerät ein.
2.
Drücken sie die Pfeiltasten um V
3. Stecken Sie das schwarze und grüne Kabel in die entsprechenden Geräteeingänge.
4. Falls nötig, stecken Sie die Krokodilklemmen an die Prüfsonde an.
5. Verbinden sie das Kabel mit den gewünschten Stellen des zu testenden Stromkreises
wie in Abb. 2 gezeigt. Die Spannungs- und Frequenzwerte werden mit automatischer
Bereichswahl angezeigt.
6. Das Gerät wechselt je nach Signal, das an den Anschlüssen anliegt, automatisch von
Wechsel- zu Gleichspannung.
7.
Beispiel für die Anzeige von Wechsel-
spannung und Frequenzwert. Der mini-
mal messbare Wert für Wechselspan-
nung beträgt 0.5V. Geringere Eingans-
werte werde als 0.0V angezeigt.
MULTITEST M72 - M73 - M74 - M75
VORSICHT
Hz auszuwählen.
DE - 9
Hz Tests
Wechselspannungs-
wert
Frequenzwert
