4.5.1. Betriebsart "CAL"
1. Durch ein Hinzufügen oder Ersetzen von Kabeln, Verlängerungen, und Krokodilklem-
men wird die vorherige Kalibrierung ungültig und eine neue Kalibrierung muss vor wei-
teren Messungen durchgeführt werden. Daher muss das Gerät unter den gleichen Be-
dingungen kalibriert werden, die auch bei den Messungen gelten werden.
2. Schließen Sie die Kabelenden wie in Abb. 5 gezeigt miteinander kurz, und stellen Sie
sicher, dass die Metallteile der Prüfsonden und Krokodilklemmen guten Kontakt haben.

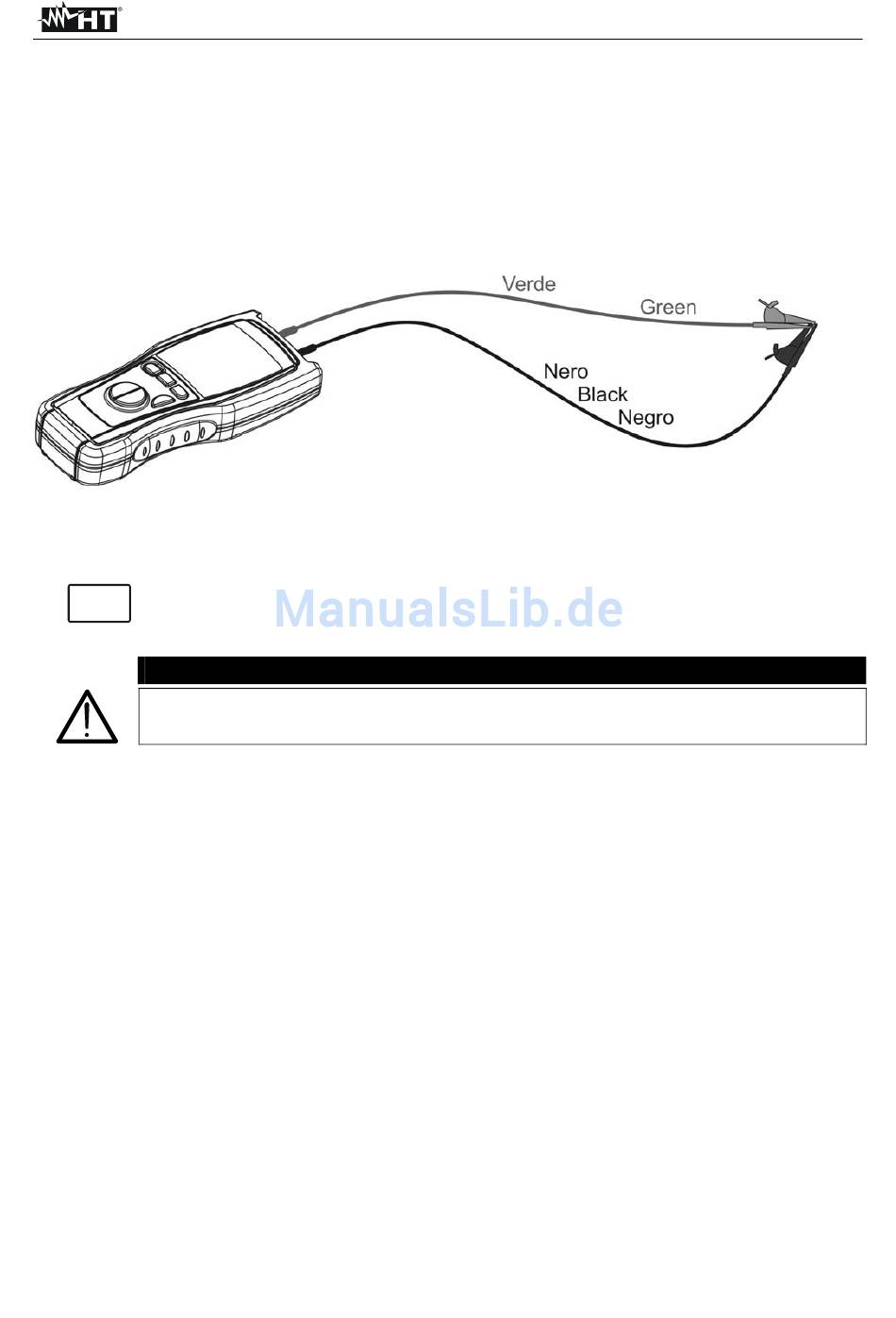

Abb. 5: Verbindung der Anschlüsse des Gerätes bei der Kalibrierung
Halten Sie die Taste MODE PEAK länger als eine Sekunde gedrückt. Das Ge-
MODE
3.
rät setzt den Widerstand der Kabel zurück, und das Symbol "
PEAK
gezeigt.
Bei gedrückter Taste MODE PEAK misst das Gerät. Ziehen Sie während die-
ser Phase niemals die Messkabel ab.
4. Das Gerät führt die Kalibrierung der Kabel bis zu einem Widerstand kleiner 5Ω durch.
5. Am Ende des Tests wird der gemessene Wert vom Gerät gespeichert und als Kom-
pensationswert für alle weiteren Messungen benützt, d.h. der Wert wird von allen
durchgeführten Durchgangsprüfungen abgezogen, bis eine neue Kalibrierung durchge-
führt wird.
6. Wenn der in der Kalibrierungsphase gemessene Wert größer als 5Ω ist, unterbricht das
Gerät die Kalibrierung, löscht den zuvor gespeicherten Kompensationswert und zeigt
das Symbol "
CAL
Diese Methode kann dazu verwendet werden, um die letzte durchgeführte Kalibrierung
zu löschen.
7. Bei jedem Ausschalten des Gerätes geht der kalibrierte Wert verloren.
" erst bei der nächsten erfolgreichen Kalibrierung an.
MULTITEST M72 - M73 - M74 - M75
VORSICHT
DE - 16
" wird an-
CAL
