4.6.4. Messung der Gesamtharmonischen (THD%) in Prozent
ACHTUNG
Max. Eingangsspannung AC 1000V. Versuchen Sie keine Spannung zu
messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das
Multimeter könnte zerstört werden.

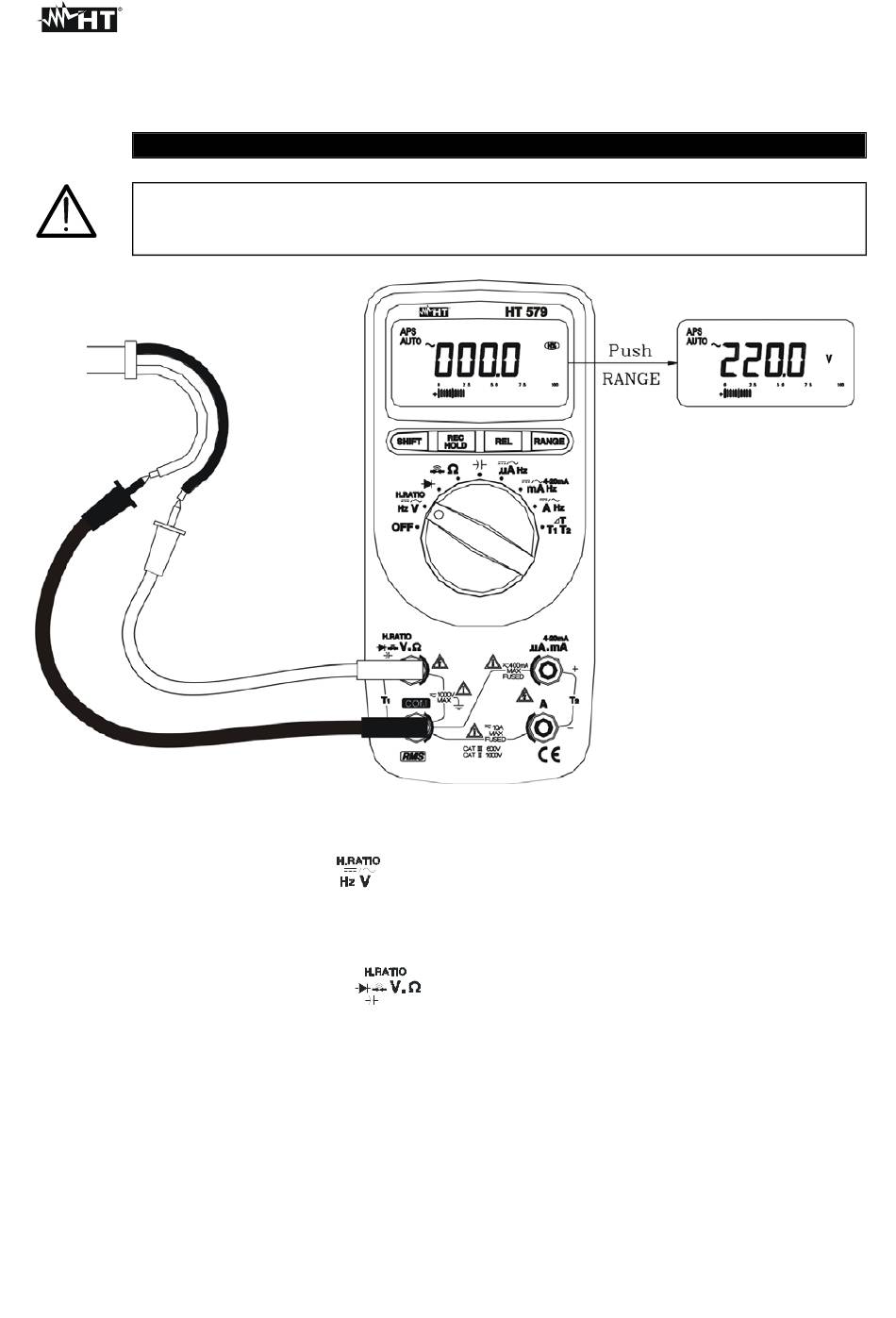

Abb. 9: Messbereich der Gesamtharmonischen (THD%) in Prozent
1.
Wählen Sie diese
2.
Drücken und halten Sie die SHIFT-Taste für mehr als 1 Sekunde um in den
Harmonic - Messbereich zu wechseln.
3.
Verbinden Sie die schwarze Messleitung mit der COM Buchse und die rote
Messleitung mit der
4.
Verbinden Sie die Messleitung mit dem Prüfling.
5.
Das Balkendiagramm zeigt die momentane Größe der Wechselspannung
an, wann immer Sie die RANGE-Taste kurzzeitig drücken, wird die
momentane gemessene Wechselspannung im Display angezeigt.
6.
Das Multimeter wechselt nach ca. 3 Sekunden zurück in den
Frequenzbereich.
Der
Harmonic-Messbereich,
Spannungsqualität. Oberwellen können folgende Auswirkungen haben bzw. Schäden
verusachen:
Schalterstellung.
Buchse (Abb. 9).
ist
wichtig
zur
DE - 21
Überprüfung
der
HT579
sinusförmigen
