4.3.5. Frequenzmessung und Duty Cycle-Messung
Die maximale AC Eingangsspannung beträgt 250V. Versuchen Sie nicht,
Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch
angegebenen werden, überschreiten. Das Überschreiten der Spannungs-
Grenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen.

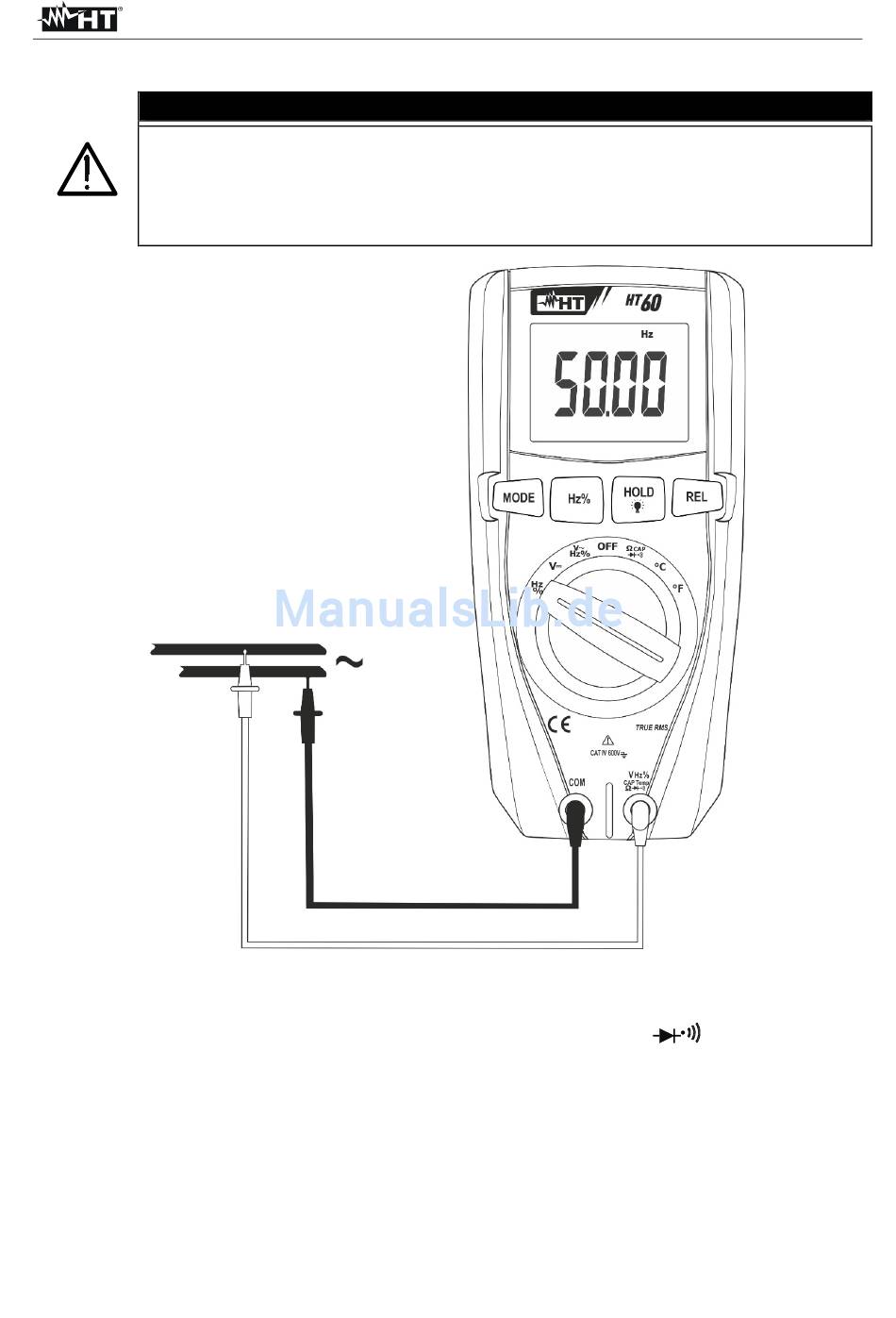

Abb. 6: Verwendung des Gerätes für Frequenz- und Duty Cycle-Messungen
1. Wählen Sie die Stellung Hz% aus. Das Symbol
2. Verbinden Sie die rote Messleitung mit der VHz%CAPTemp Ω
und die schwarze Messleitung mit der COM Eingangsbuchse.
3. Verbinden Sie die Messleitungen mit den gewünschten Messpunkten des zu messenden
Kreises (siehe Fig. 6). Der Frequenzwert erscheint auf dem Display.
4. Die Meldung "O.L." gibt an, dass der Frequenzwert den maximalen Wert, der mit dem
Gerät gemessen werden kann, überschreitet.
5. Drücken Sie die Hz% Taste, bis das Symbol
des Duty Cycle (Tastverhältnis) zu aktivieren, und verbinden Sie das Gerät wie bei der
Frequenzmessung. Das Ergebnis erscheint auf dem Display.
6. Zur Verwendung der HOLD Funktion, siehe § 4.2.
ACHTUNG
Hz
erscheint im Display.
"
"
%
im Display erscheint, um die Messung
"
"
DE - 13
HT60
Eingangsbuchse
