4.4.3. Frequenzmessung und Duty Cycle-Messung (Tastverhältnis)
Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht,
Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch
angegebenen werden, überschreiten. Das Überschreiten der Spannungs-
Grenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen.

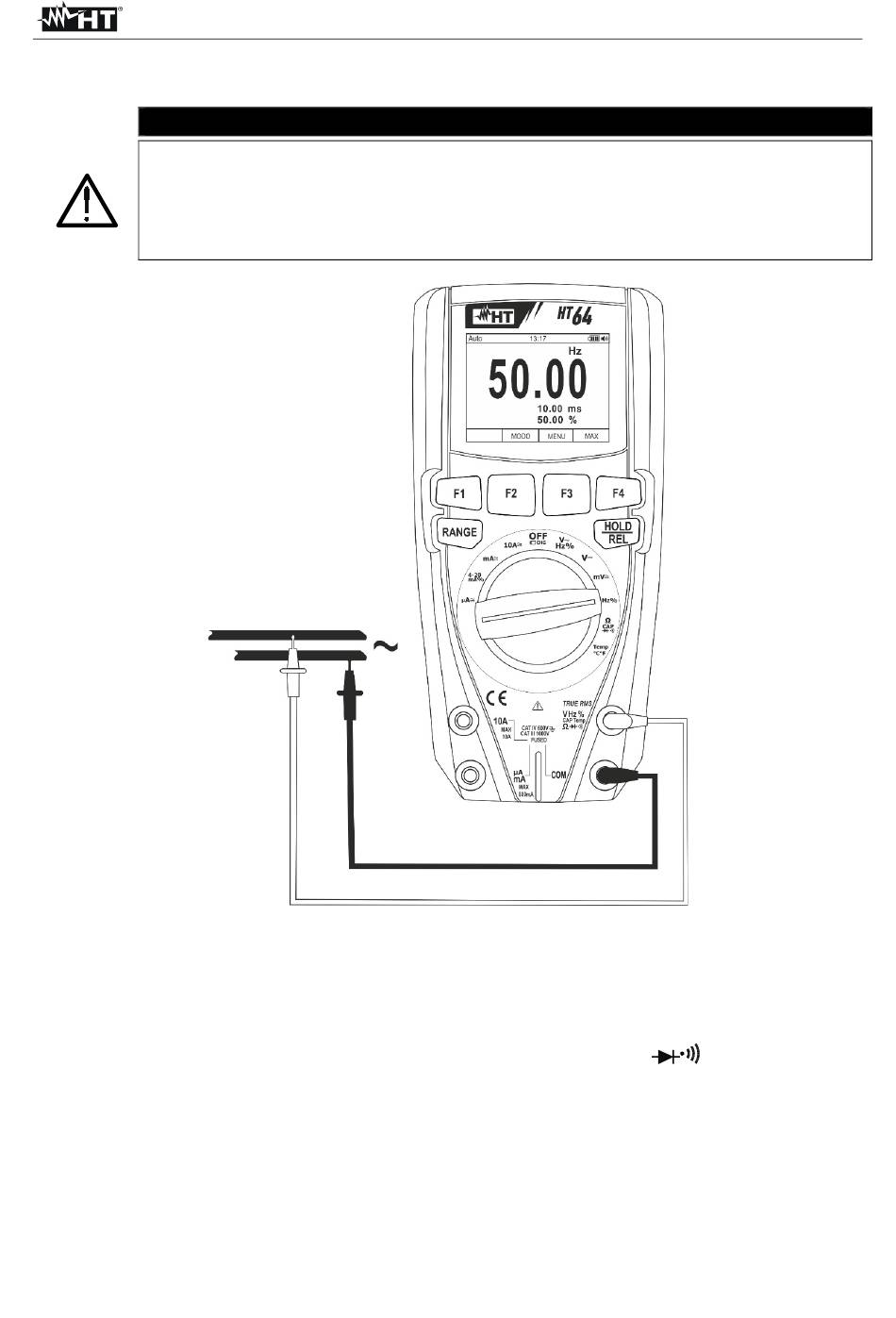

Abb. 24: Verwendung des Gerätes für Frequenz- und Duty Cycle-Messungen
1. Wählen Sie die Stellung Hz% aus.
2. Drücken Sie die F2 (Modus) Taste zur Auswahl der Messungen
Frequenz und vom Tastverhältnis (Duty Cycle) der Eingangsspannung anzuzeigen.
3. Verbinden Sie die rote Messleitung mit der VHz%CAPTempΩ
und die schwarze Messleitung mit der COM Eingangsbuchse.
4. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit den gewünschten
Messpunkten des zu messenden Kreises (siehe Fig. 24). Der Wert der Frequenz (Hz)
oder des Duty Cycle (%) erscheint auf dem Display. Der Bargraph ist bei diesen
Funktionen nicht aktiv.
5. Wenn im Display die Meldung
6. Zur Verwendung der Funktionen HOLD und REL, siehe § 4.2.
7. Zur Verwendung der internen Funktionen, siehe § 4.3.
ACHTUNG
O.L
erscheint, wählen Sie einen höheren Bereich aus.
"
"
DE - 19
HT64
Hz
oder
%
, um die
"
"
"
"
Eingangsbuchse
