DoorScan-2P / 4P-1600
min. 500 mm / max. 1000 mm
S
S
min. 310 mm / max. 430 mm
min. 1110 mm / max. 1400 (1690 mm)
B) Sensormodule anschließen und einsetzen
Verbindungskabel BS/BGS
Empfänger
Sender
Empfänger
Sender
Sender
Verbindungskabel Module
30...100 mm
C) Interface-Modul anschließen und einsetzen
ƒ
min. 500 mm / max. 1000 mm
E
I
Verbindungskabel Module
Sender
Empfänger
Interface
Empfänger
Türübergangskabel
‚

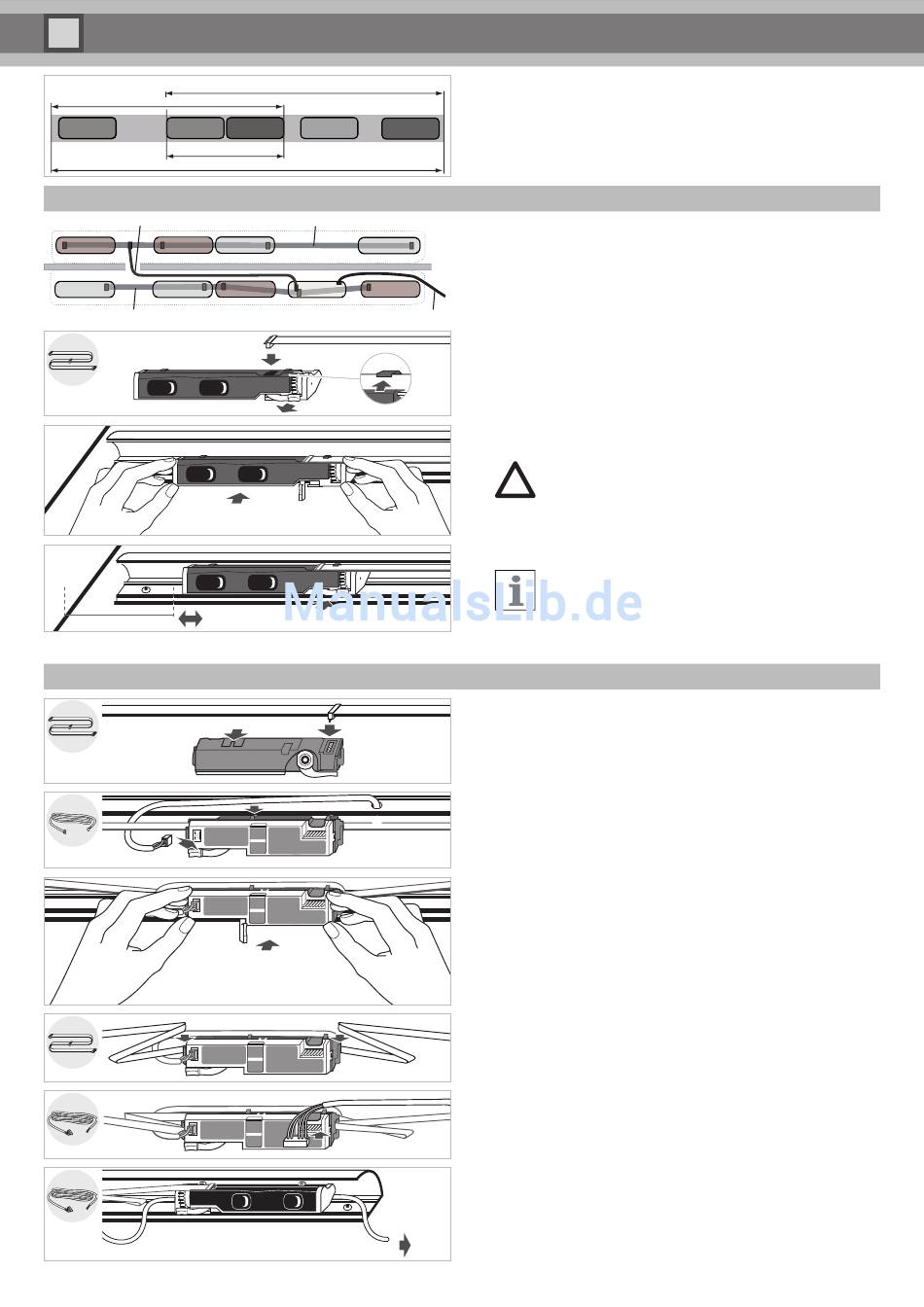

MONTAGE und ANSCHLUSS
Auf beiden Türseiten ist der Sender (ROT) immer links und der Empfänger
(BLAU) immer rechts in der Sensorleiste zu positionieren.
Das Interface (GRÜN) kann mittig zwischen den beiden Modulen frei posi-
E
tioniert werden. Optimal ist eine Platzierung nah der Durchgangsbohrung
für die Verbindung der Band- und Bandgegenseite.
Maßangaben sind für Montagehöhe 2,10m.
1. Für das Verbindungskabel BS/BGS vom Interface zum Sensor in Tür
und Profil ein Durchgangsloch bohren (mind. 8 mm Durchmesser).
Bohrung nicht im Bereich der Endkappen und nicht hinter den
Modulen.
2. Sendermodule (ROT) immer links / Empfängermodule (BLAU) immer
rechts im Profil einsetzen.
3. Verlegung der Kabel erfolgt hinter den Modulen.
1. Verbindungskabel Module (Flachbandleitung) auf der Oberseite des
Senders (ROT) anschließen und einhaken.
2. Hebel auf der Sender-Vorderseite öffnen.
3. Sender in die Sensorleiste einsetzen und einrasten.
Stellung des Einstellrads für den Neigungswinkel rechts: max. Position 6
Sensormodule beim Einsetzen nur an den geriffelten
!
Seitenflächen drücken. Keinen Druck auf schwarzen
Kunststoffkörper oder Linsen ausüben, es besteht sonst
Beschädigungsgefahr.
4. Sender nah an der Türkante positionieren und Hebel schließen.
Wenn das Sendermodul korrekt eingesetzt ist, lässt sich das
Modul leicht verschieben und der Hebel ohne Kraftaufwand
schließen.
5. Schritte 1-4 für den Empfänger (BLAU) und die Module auf der
gegenüberliegenden Türseite wiederholen.
1. Verbindungskabel Module (Flachbandleitung) zur Verbindung der
Module auf der Interface-Rückseite anschließen und einhaken.
2. Verbindungskabel für Übergang Band- zu Bandgegenseite durch die
Durchgangsbohrung führen.
3. Das Verbindungskabel auf der Interface-Vorderseite anschließen und
auf der Oberseite festklemmen.
4. Hebel auf der Interface-Vorderseite öffnen.
5. Interface mittig in die Sensorleiste einsetzen und einrasten.
6. Interface positionieren und Hebel schließen.
7. Das Verbindungskabel an die Flachbandleitung auf der
gegenüberliegenden Türseite anschließen.
8. Flachbandleitung an den Interface-Seiten einhaken und straffen.
9. Türübergangskabel auf der Interface-Vorderseite anschließen.
10. Türübergangskabel hinter den Modulen in Richtung der
Türsteuerung durchschieben und straffen.
