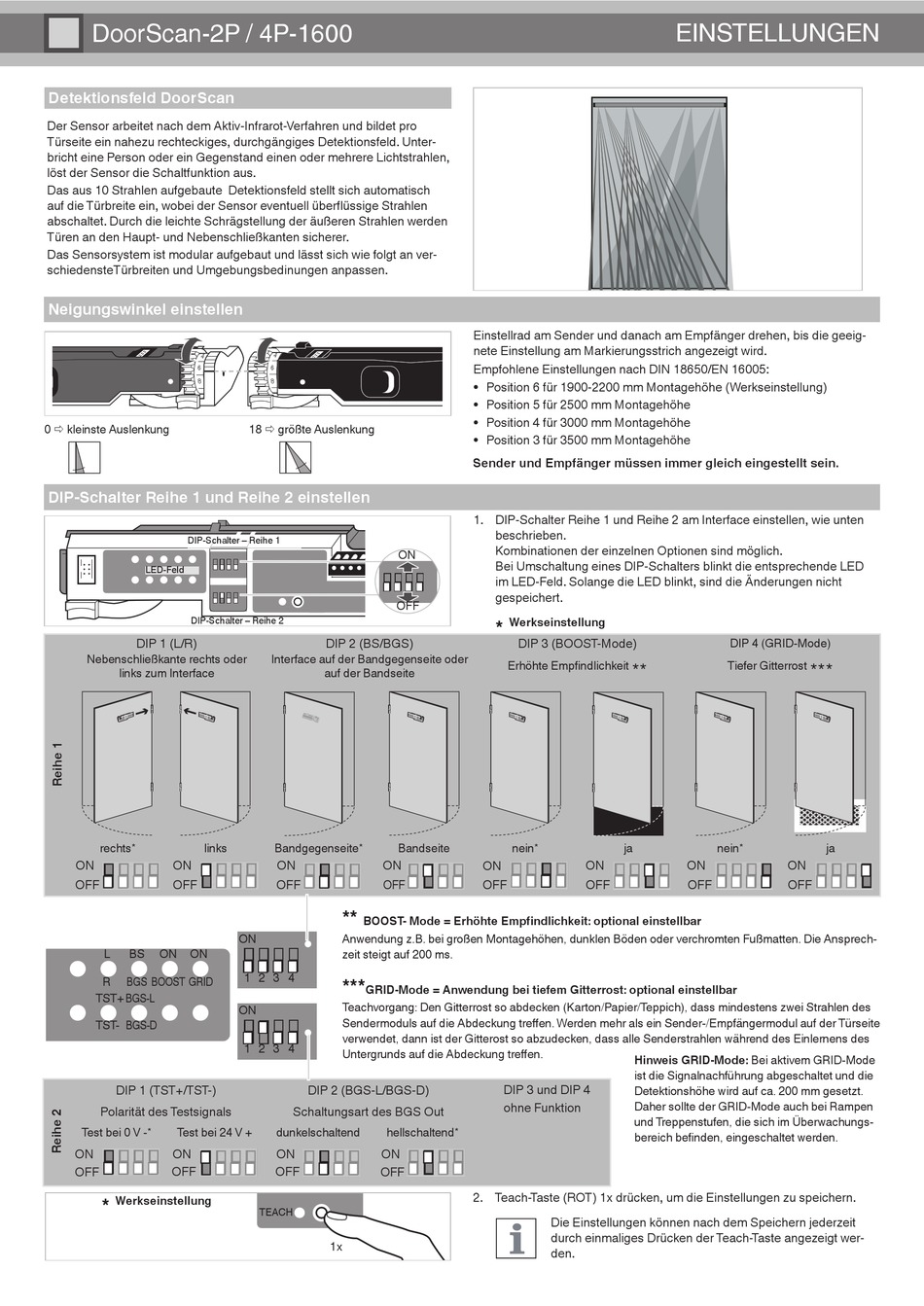

DoorScan-2P / 4P-1600
Detektionsfeld DoorScan
Der Sensor arbeitet nach dem Aktiv-Infrarot-Verfahren und bildet pro
Türseite ein nahezu rechteckiges, durchgängiges Detektionsfeld. Unter-
bricht eine Person oder ein Gegenstand einen oder mehrere Lichtstrahlen,
löst der Sensor die Schaltfunktion aus.
Das aus 10 Strahlen aufgebaute Detektionsfeld stellt sich automatisch
auf die Türbreite ein, wobei der Sensor eventuell überflüssige Strahlen
abschaltet. Durch die leichte Schrägstellung der äußeren Strahlen werden
Türen an den Haupt- und Nebenschließkanten sicherer.
Das Sensorsystem ist modular aufgebaut und lässt sich wie folgt an ver-
schiedensteTürbreiten und Umgebungsbedinungen anpassen.
Neigungswinkel einstellen
4
6
8
0 ð kleinste Auslenkung
DIP-Schalter Reihe 1 und Reihe 2 einstellen
DIP-Schalter – Reihe 1
LED-Feld
DIP-Schalter – Reihe 2
DIP 1 (L/R)
Nebenschließkante rechts oder
links zum Interface
rechts*
links
ON
ON
OFF
OFF
L
BS
ON
ON
R
BGS
BOOST GRID
TST+
BGS-L
TST-
BGS-D
DIP 1 (TST+/TST-)
Polarität des Testsignals
Test bei 0 V -*
Test bei 24 V +
ON
ON
OFF
OFF
*
Werkseinstellung
4
6
8
18 ð größte Auslenkung
ON
OFF
DIP 2 (BS/BGS)
Interface auf der Bandgegenseite oder
auf der Bandseite
Bandgegenseite*
Bandseite
ON
ON
OFF
OFF
**
BOOST- Mode = Erhöhte Empfindlichkeit: optional einstellbar
Anwendung z.B. bei großen Montagehöhen, dunklen Böden oder verchromten Fußmatten. Die Ansprech-
ON
zeit steigt auf 200 ms.
1 2 3 4
***
GRID-Mode = Anwendung bei tiefem Gitterrost: optional einstellbar
Teachvorgang: Den Gitterrost so abdecken (Karton/Papier/Teppich), dass mindestens zwei Strahlen des
ON
Sendermoduls auf die Abdeckung treffen. Werden mehr als ein Sender-/Empfängermodul auf der Türseite
verwendet, dann ist der Gitterost so abzudecken, dass alle Senderstrahlen während des Einlernens des
1 2 3 4
Untergrunds auf die Abdeckung treffen.
DIP 2 (BGS-L/BGS-D)
Schaltungsart des BGS Out
dunkelschaltend
hellschaltend*
ON
ON
OFF
OFF
TEACH
1x
Einstellrad am Sender und danach am Empfänger drehen, bis die geeig-
nete Einstellung am Markierungsstrich angezeigt wird.
Empfohlene Einstellungen nach DIN 18650/EN 16005:
• Position 6 für 1900-2200 mm Montagehöhe (Werkseinstellung)
• Position 5 für 2500 mm Montagehöhe
• Position 4 für 3000 mm Montagehöhe
• Position 3 für 3500 mm Montagehöhe
Sender und Empfänger müssen immer gleich eingestellt sein.
1. DIP-Schalter Reihe 1 und Reihe 2 am Interface einstellen, wie unten
beschrieben.
Kombinationen der einzelnen Optionen sind möglich.
Bei Umschaltung eines DIP-Schalters blinkt die entsprechende LED
im LED-Feld. Solange die LED blinkt, sind die Änderungen nicht
gespeichert.
*
Werkseinstellung
DIP 3 (BOOST-Mode)
**
Erhöhte Empfindlichkeit
nein*
ja
ON
ON
OFF
OFF
Hinweis GRID-Mode: Bei aktivem GRID-Mode
ist die Signalnachführung abgeschaltet und die
DIP 3 und DIP 4
Detektionshöhe wird auf ca. 200 mm gesetzt.
ohne Funktion
Daher sollte der GRID-Mode auch bei Rampen
und Treppenstufen, die sich im Überwachungs-
bereich befinden, eingeschaltet werden.
2. Teach-Taste (ROT) 1x drücken, um die Einstellungen zu speichern.
Die Einstellungen können nach dem Speichern jederzeit
durch einmaliges Drücken der Teach-Taste angezeigt wer-
den.
EINSTELLUNGEN
DIP 4 (GRID-Mode)
***
Tiefer Gitterrost
nein*
ja
ON
ON
OFF
OFF
