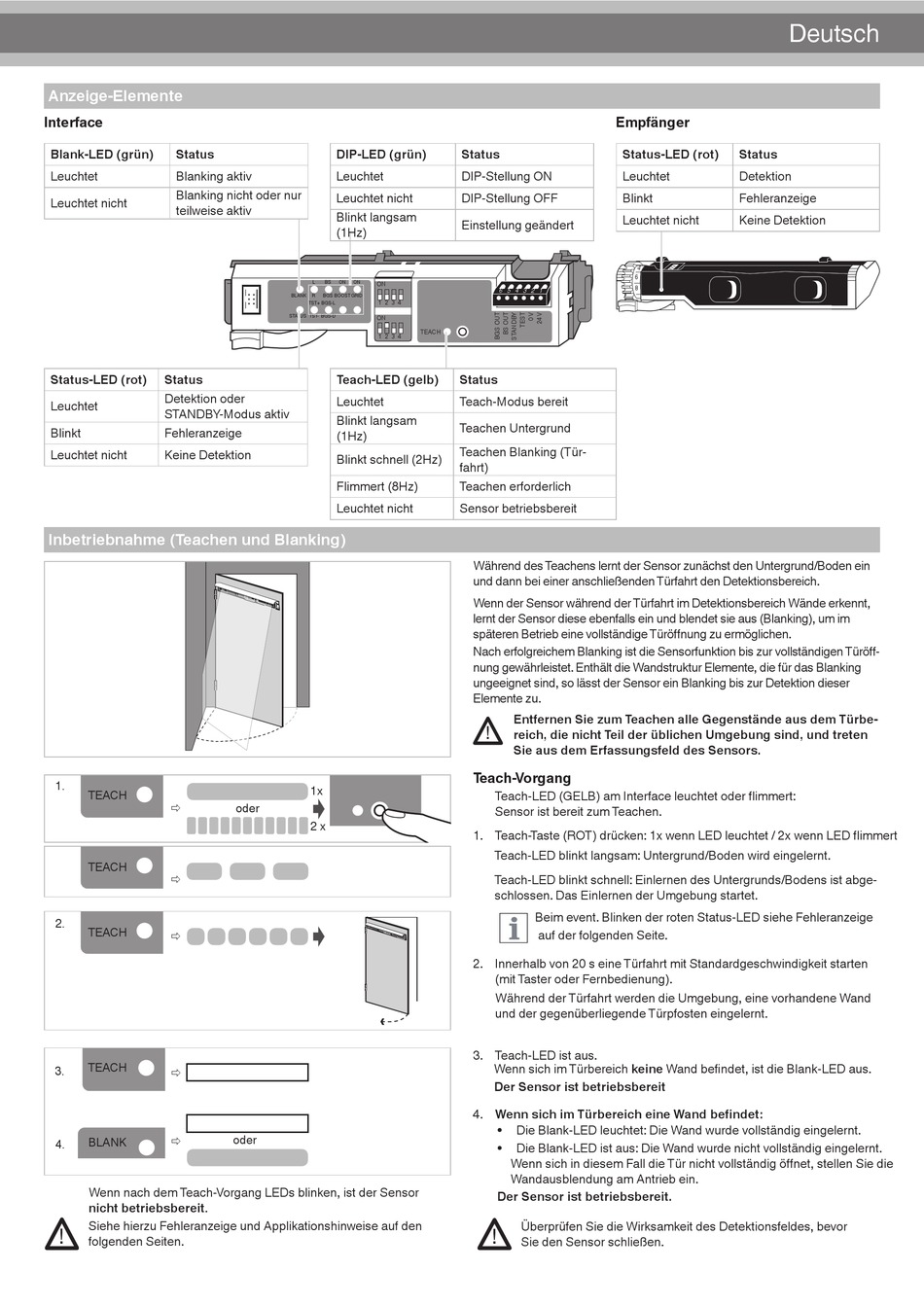

Anzeige-Elemente
Interface
Blank-LED (grün)
Status
Leuchtet
Blanking aktiv
Blanking nicht oder nur
Leuchtet nicht
teilweise aktiv
Status-LED (rot)
Status
Detektion oder
Leuchtet
STANDBY-Modus aktiv
Blinkt
Fehleranzeige
Leuchtet nicht
Keine Detektion
Inbetriebnahme (Teachen und Blanking)
1.
TEACH
ð
TEACH
ð
2.
TEACH
ð
TEACH
3.
ð
BLANK
4.
ð
Wenn nach dem Teach-Vorgang LEDs blinken, ist der Sensor
nicht betriebsbereit.
Siehe hierzu Fehleranzeige und Applikationshinweise auf den
!
folgenden Seiten.
DIP-LED (grün)
Leuchtet
Leuchtet nicht
Blinkt langsam
(1Hz)
L
BS
ON
ON
ON
BLANK
R
BGS
BOOST GRID
1 2 3 4
TST+
BGS-L
STATUS
TST-
BGS-D
ON
1 2 3 4
Teach-LED (gelb)
Leuchtet
Blinkt langsam
(1Hz)
Blinkt schnell (2Hz)
Flimmert (8Hz)
Leuchtet nicht
1x
oder
2 x
oder
Status
DIP-Stellung ON
DIP-Stellung OFF
Einstellung geändert
6 5 4 3 2 1
TEACH
Status
Teach-Modus bereit
Teachen Untergrund
Teachen Blanking (Tür-
fahrt)
Teachen erforderlich
Sensor betriebsbereit
Während des Teachens lernt der Sensor zunächst den Untergrund/Boden ein
und dann bei einer anschließenden Türfahrt den Detektionsbereich.
Wenn der Sensor während der Türfahrt im Detektionsbereich Wände erkennt,
lernt der Sensor diese ebenfalls ein und blendet sie aus (Blanking), um im
späteren Betrieb eine vollständige Türöffnung zu ermöglichen.
Nach erfolgreichem Blanking ist die Sensorfunktion bis zur vollständigen Türöff-
nung gewährleistet. Enthält die Wandstruktur Elemente, die für das Blanking
ungeeignet sind, so lässt der Sensor ein Blanking bis zur Detektion dieser
Elemente zu.
Entfernen Sie zum Teachen alle Gegenstände aus dem Türbe-
!
reich, die nicht Teil der üblichen Umgebung sind, und treten
Sie aus dem Erfassungsfeld des Sensors.
Teach-Vorgang
Teach-LED (GELB) am Interface leuchtet oder flimmert:
Sensor ist bereit zum Teachen.
1. Teach-Taste (ROT) drücken: 1x wenn LED leuchtet / 2x wenn LED flimmert
Teach-LED blinkt langsam: Untergrund/Boden wird eingelernt.
Teach-LED blinkt schnell: Einlernen des Untergrunds/Bodens ist abge-
schlossen. Das Einlernen der Umgebung startet.
Beim event. Blinken der roten Status-LED siehe Fehleranzeige
auf der folgenden Seite.
2. Innerhalb von 20 s eine Türfahrt mit Standardgeschwindigkeit starten
(mit Taster oder Fernbedienung).
Während der Türfahrt werden die Umgebung, eine vorhandene Wand
und der gegenüberliegende Türpfosten eingelernt.
3. Teach-LED ist aus.
Wenn sich im Türbereich keine Wand befindet, ist die Blank-LED aus.
Der Sensor ist betriebsbereit
4. Wenn sich im Türbereich eine Wand befindet:
•
Die Blank-LED leuchtet: Die Wand wurde vollständig eingelernt.
•
Die Blank-LED ist aus: Die Wand wurde nicht vollständig eingelernt.
Wenn sich in diesem Fall die Tür nicht vollständig öffnet, stellen Sie die
Wandausblendung am Antrieb ein.
Der Sensor ist betriebsbereit.
Überprüfen Sie die Wirksamkeit des Detektionsfeldes, bevor
!
Sie den Sensor schließen.
Deutsch
Empfänger
Status-LED (rot)
Status
Leuchtet
Detektion
Blinkt
Fehleranzeige
Leuchtet nicht
Keine Detektion
4
6
8
