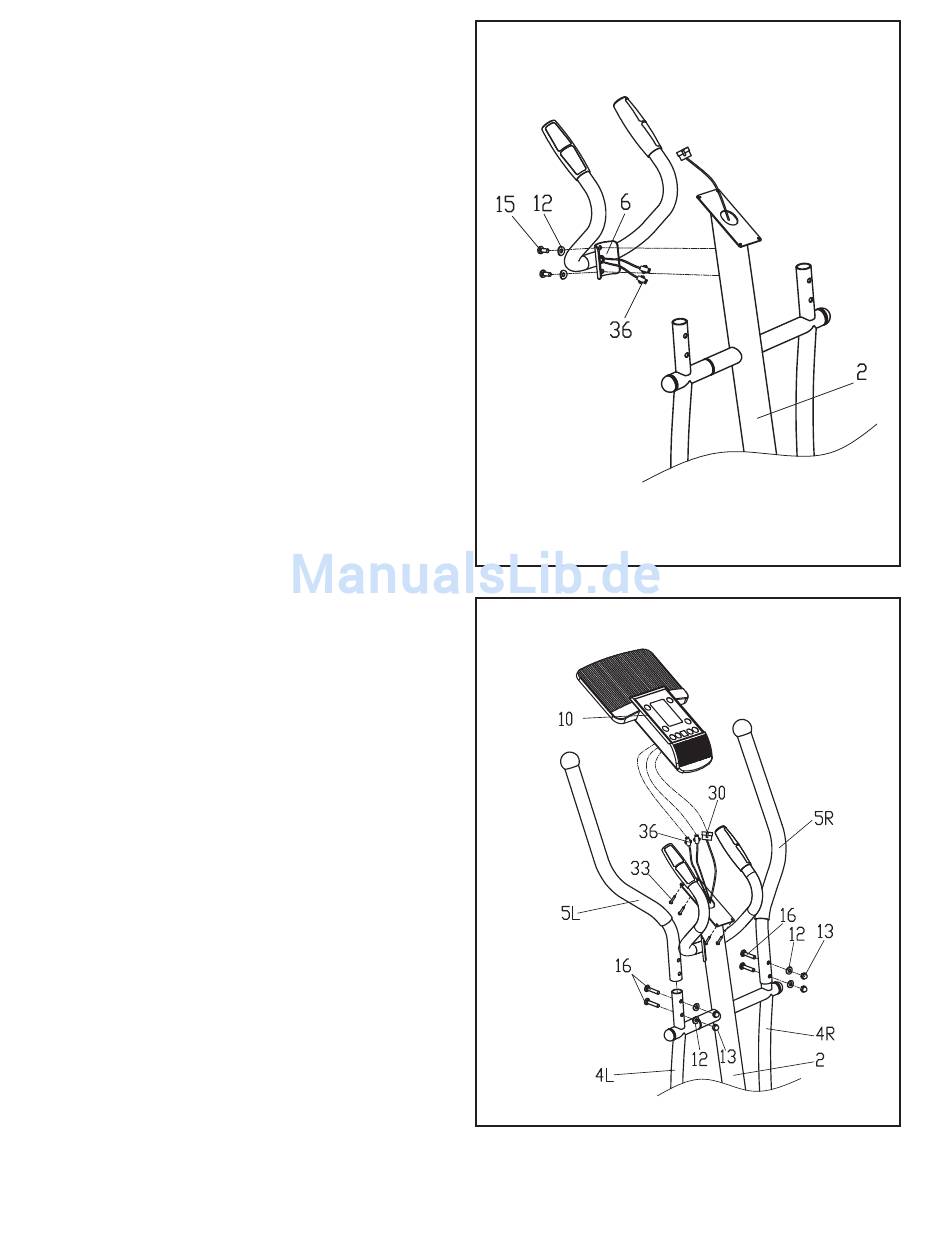

Schritt 4
Verlegen Sie zuerst den Handgriff-Pulsdraht
(36) durch das hintere Loch der Haltestange
(2) und aus dem oberen Loch heraus und
befestigen Sie dann den Haltegriff (6) mit
der Innensechskant-Linsenschrauben (15)
und der Bogenbeilagscheiben (12) an der
Haltestange (2).
Schritt 5
1: Befestigen
Sie
mit
der
Wagenschraube
Bogenbeilagscheibe (12) und der Nylonmutter
(13) an der Schwenkstange (4L/R).
2: Verbinden
Sie
(30) und den Handgriff-Pulsdraht (36) mit
der Konsole (10), indem Sie sie in die
entsprechende Buchse an der Konsole
stecken. Befestigen Sie dann die Konsole
(10) mit der Kreuzlinsenschraube (33) an der
Konsolenhalterung der Haltestange (2).
Hinweis: Die Netzbuchse befindet sich an
der Rückseite der Konsole.
den
Handgriff
(5L/R)
(16),
den
Verlängerungsdraht
der
9
