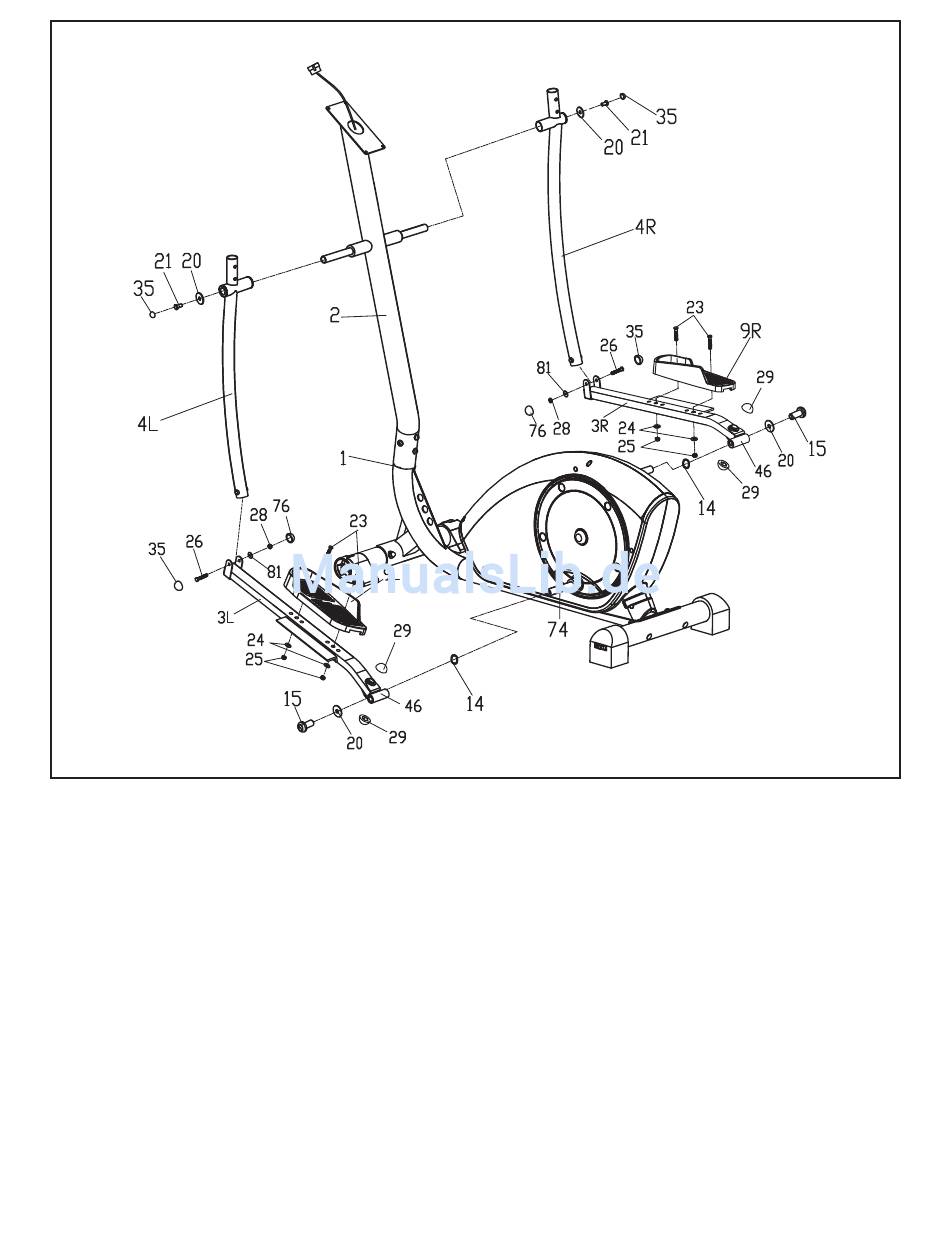

Schritt 3
1: Befestigen Sie das Schwenkrohr (4L/R) mit der Sechskantschraube (21) und der großen flachen
Beilagscheibe (20) an der langen Achse der Haltestange (2), ziehen Sie sie aber noch nicht fest.
2: Befestigen Sie das Pedalträgerrohr (3L/R) mit der Innensechskant-Linsenschraube (15), der großen
flachen Beilagscheibe (20) und der Wellenbeilagscheibe (14) an der Kurbel (74), ziehen Sie sie
aber noch nicht fest.
3: Verbinden Sie das Schwenkrohr (4L/R) mit der Sechskantschraube (81), der flachen
Beilagscheibe (81) und der Nylonmutter (28) mit dem Pedalträgerrohr (3L/R). Ziehen Sie dann die
Sechskantschraube (21), die Sechskantschraube (26) und die Innensechskant-Linsenschraube (15)
fest. Decken Sie schließlich die Endkappe(35), (76), (29) ab.
4: Befestigen Sie das Pedal (9L/R) mit der Sechskantschraube (23), der flachen Beilagscheibe (24)
und der Nylonmutter (25) am Pedalträgerrohr (3L/R).
