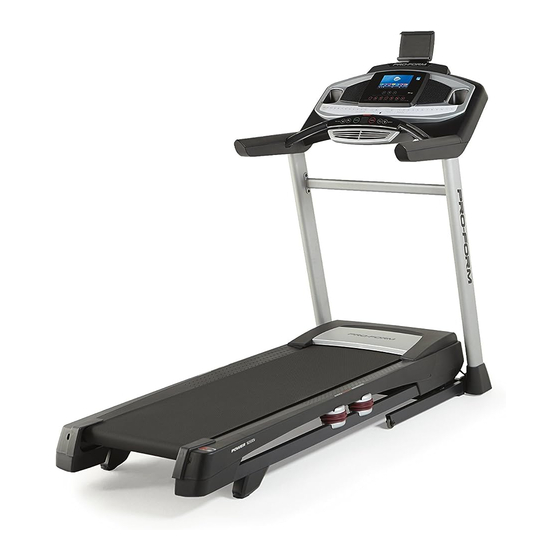

Modell-Nr. PETL15618.0
Serien-Nr.
BEDIENUNGSANLEITUNG
Notieren Sie die Seriennummer für
späteres Nachschlagen an der Stelle
oben.
Aufkleber mit
Serien-Nr.
KUNDENDIENST
Wenn Sie Fragen haben oder wenn
Teile fehlen oder beschädigt sind,
kontaktieren Sie den Kundendienst
(siehe Informationen unten), oder
kontaktieren Sie das Geschäft, wo
Sie dieses Produkt gekauft haben.
0800 589 09 88
Mo.–Fr. 12:00–18:00 MEZ
Internetseite:
iconsupport.eu
E-Mail:
csuk@iconeurope.com
VORSICHT
Lesen Sie alle Vorsichtsmaß-
nahmen und Anweisungen in
dieser Bedienungsanleitung,
bevor Sie dieses Gerät benutzen.
Bewahren Sie diese Bedie-
nungsanleitung für späteres
Nachschlagen auf.
iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pro-Form Power 1295i
Inhaltszusammenfassung für Pro-Form Power 1295i
- Seite 1 Modell-Nr. PETL15618.0 Serien-Nr. BEDIENUNGSANLEITUNG Notieren Sie die Seriennummer für späteres Nachschlagen an der Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Wenn Sie Fragen haben oder wenn Teile fehlen oder beschädigt sind, kontaktieren Sie den Kundendienst (siehe Informationen unten), oder kontaktieren Sie das Geschäft, wo Sie dieses Produkt gekauft haben.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS PLATZIERUNG DER WARNAUFKLEBER ............2 WICHTIGE VORSICHTSMASSNAHMEN. -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko von Verbrennungen, Bränden, Stromschlägen und Verlet- zungen zu verringern, lesen Sie alle wichtigen Vorsichtsmaßnahmen und Anweisungen in dieser Bedienungsanleitung sowie alle Warnungen, die auf dem Laufbandgerät angebracht wurden, bevor Sie das Laufbandgerät benutzen. ICON übernimmt keine Verantwortung für Verletzungen oder Sach- schäden, die durch dieses Produkt oder durch seine Benutzung entstehen. -
Seite 4: Bewahren Sie Diese Anweisungen Auf
15. Halten Sie das Netzkabel von heißen Netzschalter in die Stellung Off (aus) (siehe Oberfl ächen fern. Abbildung auf Seite 5 zum Auffi nden des Netzschalters) und ziehen Sie das Netzkabel 16. Versuchen Sie nie, das Laufband zu bewe- heraus, wenn das Laufbandgerät nicht gen, wenn der Strom abgeschaltet ist. -
Seite 5: Bevor Sie Beginnen
BEVOR SIE BEGINNEN Vielen Dank, dass Sie sich für das revolutionäre der Lektüre dieser Bedienungsanleitung noch Fragen PROFORM POWER 1295 I Laufbandgerät ent- haben, sehen Sie bitte auf der Vorderseite dieser ® schieden haben. Das POWER 1295 I Laufbandgerät Bedienungsanleitung nach. Damit wir Ihnen helfen bietet eine beeindruckende Auswahl von Funktionen können, notieren Sie die Modellnummer des Produkts an, die dazu bestimmt sind, Ihre Workouts zu Hause... -
Seite 6: Diagramm Zur Identifizierung Der Teile
DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE Verwenden Sie die Abbildungen unten, um die Kleinteile zu identifi zieren, die Sie zur Montage brauchen. Die Zahl in Klammern unter jeder Abbildung ist die Kennziffer des Teils, die mit der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmt. -
Seite 7: Montage
MONTAGE • Die Montage erfordert zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem • Legen Sie alle Teile auf eine geräumte Fläche Wort „Right“ markiert. und entfernen Sie die Verpackungsmaterialien. Werfen Sie die Verpackungsmaterialien nicht •... - Seite 8 2. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Entfernen Sie das Band, das das Pfostenkabel (81) an der Vorderseite der Basis (94) hält. Als Nächstes identifi zieren Sie den rechten Pfosten (90). Lassen Sie eine zweite Person den rechten Pfosten an die Basis (94) halten.
- Seite 9 4. Halten Sie den rechten Pfosten (90) an die Basis (94). Achten Sie darauf, das Pfostenkabel (81) nicht einzuklemmen. Befestigen Sie den rechten Pfosten (90) und ein Rad (97) mit zwei 3/8" x 2 1/4" Schrauben (7), einer 3/8" x 1 1/4" Schraube (63), einer 3/8" x 1 3/4"...
- Seite 10 6. Identifi zieren Sie die rechte Haltestange (87). Halten Sie die rechte Haltestange (87) an den rechten Pfosten (90). Schieben Sie das Pfosten- kabel (81) durch das Loch auf der Unterseite der rechten Haltestange, wie abgebildet, und entfernen Sie dann den Kabelbinder (A) vom Pfostenkabel.
- Seite 11 8. Legen Sie die Computereinheit (F) mit der Oberseite nach unten auf eine weiche Unter- lage, um ein Zerkratzen der Computereinheit zu vermeiden. Entfernen Sie die vier 5/16" x 1/2" Schrauben (4) und heben sie auf. 9. Legen Sie die Computereinheit (F) auf die linke und die rechte Haltestange (86, 87).
- Seite 12 11. Siehe die Einsatz-Abbildung. Verbinden Sie das Pfostenkabel (81) mit dem Computerkabel (G). Die Steckverbinder sollten ohne Pro- bleme ineinander passen und einrasten. Sollte das nicht der Fall sein, drehen Sie einen der Steckverbinder um und versuchen es noch einmal. FALLS SIE DIE STECKVERBINDER NICHT RICHTIG VERBINDEN, KANN DER TRAININGSCOMPUTER BESCHÄDIGT WER- DEN, WENN SIE DEN STROM EINSCHALTEN.
- Seite 13 13. Schieben Sie die linke untere Haltestangen- abdeckung (85) nach oben gegen die linke Haltestangenabdeckung (79) und befestigen Sie die linke untere Haltestangenabdeckung mit zwei #8 x 1/2" Schrauben (1). Ziehen Sie die Schrauben nicht zu fest an. Befestigen Sie die rechte untere Haltes- tangenabdeckung (84) auf die gleiche Weise.
- Seite 14 15. Entfernen Sie die 5/16" Mutter (12) und den 5/16" x 1 3/4" Bolzen (6) von der Halterung an der Basis (94). Als Nächstes richten Sie die Lagerungssperre (53) wie abgebildet aus. Befestigen Sie das untere Ende der Lagerungs- sperre (53) mit dem 5/16" x 1 3/4" Bolzen (6) und der 5/16"...
- Seite 15 17. Ziehen Sie die vier 3/8" x 2 1/4" Schrauben (7) und die zwei 3/8" x 1 1/4" Schrauben (63) fest Als Nächstes ziehen Sie die zwei 3/8" x 1 3/4" Schrauben (62) fest. Die Räder (97) müssen sich unbehindert drehen können. Als Nächstes stecken Sie die linke innere Basisabdeckung (74) auf das untere Ende des linken Pfostens (89).
- Seite 16 19. Schieben Sie die Pfostenquerstange (88) vor- sichtig zwischen den linken und den rechten Pfosten (89, 90). Befestigen Sie die Pfosten- querstange mit den vier 5/16" x 3/4" Schrauben (25), die Sie in Schritt 5 entfernt haben, und vier 5/16" Zahnscheiben (11). Drehen Sie alle vier Schrauben lose ein, dann ziehen sie fest.
-
Seite 17: Das Laufbandgerät Verwenden
DAS LAUFBANDGERÄT VERWENDEN DAS NETZKABEL ANSCHLIESSEN Befolgen Sie die unten angeführten Schritte, um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es zu einer Fehlfunktion oder Betriebsstörung kommen, 1. Stecken Sie das gezeigte Ende des Netzkabels in bietet Erdung den Weg des geringsten Widerstands die Buchse am Laufbandgerät ein. -
Seite 18: Den Warnaufkleber Anbringen
COMPUTERDIAGRAMM DEN WARNAUFKLEBER ANBRINGEN Laufbandgeräts auf Tastendruck verändern. Während des Trainings zeigt der Trainingscomputer sofortige Finden Sie die englischen Warnungen am Trainings- Trainingsrückmeldung an. Sie können sogar Ihre computer. Dieselben Warnungen in anderen Sprachen Herzfrequenz mithilfe des Handgriff-Pulsmessers oder fi ndet man auf dem beigefügten Aufkleberblatt. Bringen eines anderen kompatiblen Pulsmessers messen. -
Seite 19: Den Strom Einschalten
DEN STROM EINSCHALTEN DEN TOUCHSCREEN VERWENDEN WICHTIG: Sollte das Laufbandgerät kalten Der Trainingscomputer hat ein eingebautes Tablet mit Temperaturen ausgesetzt worden sein, lassen Sie farbigem Touchscreen. Die folgenden Informationen es erst auf Raumtemperatur erwärmen, bevor Sie werden Ihnen dabei helfen, sich mit der fortgeschritte- den Strom einschalten. -
Seite 20: Den Trainingscomputer Einrichten
DEN TRAININGSCOMPUTER EINRICHTEN und anschließend die Taste Begin (beginnen), um das Neigungssystem zu kalibrieren. Weitere Richten Sie den Trainingscomputer ein, bevor Sie das Informationen fi nden Sie in Schritt 4 auf Seite 25. Laufbandgerät das erste Mal verwenden. Der Trainingscomputer ist jetzt einsatzbereit, sodass 1. - Seite 21 3. Das Laufband starten und die Geschwindigkeit Während Sie auf dem Laufbandgerät gehen oder einstellen. laufen, kann der Bildschirm die folgenden Workout- Informationen anzeigen: Berühren Sie die Taste Manual Start (manueller Start) in der rechten oberen Ecke des Bildschirms • den Neigungsgrad des Laufbandgeräts oder drücken Sie die Taste Start am Trainingscom- puter, um das Laufband zu starten.
- Seite 22 Entfernen EIN KARTENWORKOUT VERWENDEN Sie vor Gebrauch des Anmerkung: Um ein Kartenworkout zu verwenden, muss Handgriff-Puls- der Trainingscomputer mit einem Drahtlosnetzwerk ver- messers die bunden sein (siehe DEN WLAN-MODUS VERWENDEN Plastikfolien auf Seite 26). von den Metallkontak- 1. Den Schlüssel in den Trainingscomputer stecken. ten.
-
Seite 23: Ein Selbstgezeichnetes Kartenworkout Verwenden
5. Ihren Fortschritt mit den Display-Modi verfolgen. 4. Ihr Workout speichern. Siehe Schritt 5 auf Seite 21. Berühren Sie die Taste Save New Workout (neues Workout speichern) in der linken unteren Ecke des 6. Ihre Herzfrequenz auf Wunsch messen. Bildschirms. Falls gewünscht, ändern Sie den Titel des Workouts oder fügen Sie eine Beschreibung Siehe Schritt 6 auf Seite 21. -
Seite 24: Den Workout-Einstellungsabschnitt Verwenden
Dann navigieren Sie zu Menu > Schedule 8. Ihre Herzfrequenz auf Wunsch messen. (Verzeichnis), um Ihr Verzeichnis zu sehen. Alle Workouts, denen Sie sich angeschlossen haben, Siehe Schritt 6 auf Seite 21. werden in Ihrem Verzeichnis erscheinen. Sie können die Workouts in Ihrem Verzeichnis nach 9. -
Seite 25: Den Geräte-Einstellungsabschnitt Verwenden
DEN GERÄTE-EINSTELLUNGSABSCHNITT Berühren Sie die Taste Update (Aktualisierung), VERWENDEN um über Ihr Drahtlosnetzwerk zu überprüfen, ob es Firmware-Aktualisierungen gibt. Die Aktualisierung 1. Das Einstellungs-Hauptmenü wählen. beginnt dann automatisch. Siehe Schritt 1 auf Seite 24. Um ein Beschädigen des Laufbandgeräts zu vermeiden, sollten Sie während einer Firmware- 2. -
Seite 26: Den Wlan-Modus Verwenden
DEN WLAN-MODUS VERWENDEN Wenn der Trainingscomputer mit Ihrem Draht- losnetzwerk verbunden ist, erscheint neben dem Der Trainingscomputer bietet einen WLAN-Modus an, Namen des Drahtlosnetzwerks ein Häkchen. Dann der es Ihnen ermöglicht, eine drahtlose Netzwerkver- berühren Sie die Zurück-Taste auf dem Bildschirm, bindung einzurichten. -
Seite 27: Ein Hdmi-Kabel Anschliessen
EIN HDMI-KABEL ANSCHLIESSEN DEN TABLETHALTER VERWENDEN Um den Bildschirm Ihres Trainingscomputers auf WICHTIG: Der Tablethalter ist für die meisten einem Fernseher oder Monitor anzuzeigen, rotie- Tablets von voller Größe ausgelegt. Stecken Sie ren Sie den Tablethalter nach hinten und schließen kein anderes elektronisches Gerät oder Objekt in Sie ein HDMI-Kabel (nicht beigefügt) an die Buchse den Tablethalter. -
Seite 28: Das Gerät Zusammenklappen Und Transportieren
DAS GERÄT ZUSAMMENKLAPPEN UND TRANSPORTIEREN DAS LAUFBANDGERÄT ZUSAMMENKLAPPEN DAS LAUFBANDGERÄT TRANSPORTIEREN Um ein Beschädigen des Laufbandgeräts zu ver- Bevor Sie das Laufbandgerät transportieren, klap- meiden, stellen Sie die Neigung auf Null, bevor Sie pen Sie es wie links beschrieben zusammen. das Laufbandgerät zusammenklappen. -
Seite 29: Wartung Und Fehlersuche
WARTUNG UND FEHLERSUCHE WARTUNG FEHLER: Der Strom schaltet sich während des Gebrauchs aus Regelmäßige Wartung ist für die optimale Leistung des Geräts und zur minimalen Abnutzung der Teile sehr a. Überprüfen Sie den Netzschalter (siehe Abbildung wichtig. Überprüfen Sie bei jeder Verwendung des c links). - Seite 30 Finden Sie FEHLER: Das Laufband verlangsamt sich, wenn Blick von den Reed- man darauf geht oben schalter (130) und a. Falls ein Verlängerungskabel benötigt wird, ver- den Magnet wenden Sie nur ein Dreileiterkabel von 2 mm (129) auf Querschnitt und höchstens 1,5 m Länge. der linken 3 mm Seite der...
- Seite 31 FEHLER: Das Laufband ist zwischen den Fußleisten FEHLER: Der Tablethalter bleibt nicht an seinem nicht mittig ausgerichtet Platz a. WICHTIG: Falls das Laufband an den Fußleis- a. Rotieren Sie den Tablethalter nach hinten. Dann ten reibt, könnte das Laufband beschädigt ziehen Sie die gezeigte Schraube ein wenig an, bis werden.
-
Seite 32: Trainingsrichtlinien
TRAININGSRICHTLINIEN Fettverbrennung – Um Fett effektiv zu verbrennen, WARNUNG: müssen Sie bei einem niedrigen Intensitätsgrad über Bevor Sie mit einen anhaltenden Zeitraum trainieren. Während der diesem oder irgendeinem anderen Trainings- ersten paar Minuten des Trainings verbraucht Ihr programm beginnen, konsultieren Sie Ihren Körper Kohlenhydratkalorien zur Energieerzeugung. -
Seite 33: Empfohlene Dehnübungen
EMPFOHLENE DEHNÜBUNGEN Die richtige Form für verschiedene, grundlegende Dehnübungen ist rechts abgebildet. Bewegen Sie sich beim Dehnen immer langsam. Man soll dabei nicht wippen. 1. Sich nach den Zehen strecken Mit den Knien leicht gebeugt bewegen Sie den Oberkörper von der Hüfte langsam nach vorne. -
Seite 34: Teileliste
TEILELISTE Modell-Nr. PETL15618.0 R0618A Kennz. Anz. Beschreibung Kennz. Anz. Beschreibung #8 x 1/2" Schraube 3/8" Unterlegscheibe #8 x 3/4" Schraube Lagerungssperre 5/16" x 2 1/4" Bolzen Antriebsmotor 5/16" x 1/2" Schraube Motorriemen #10 Zahnscheibe Rahmen 5/16" x 1 3/4" Bolzen Linker hinterer Fuß... - Seite 35 Kennz. Anz. Beschreibung Kennz. Anz. Beschreibung Ventilator #8 Zahnscheibe #8 x 3/4" Flachrundkopfschraube #8 x 1/2" Maschinenschraube Linke hintere Kappe #8 Mutter Rechte hintere Kappe Motorbuchse 1/4" Mutter Motor-Unterlegscheibe Computerklemme Filterhalterung #8 x 1 3/4" Schraube Filter #8 x 3/4" Scheibenkopfschraube Motor-Isolator Basispolster Kleine Unterlegscheibe...
-
Seite 36: Explosionszeichnung
EXPLOSIONSZEICHNUNG A Modell-Nr. PETL15618.0 R0618A... - Seite 37 EXPLOSIONSZEICHNUNG B Modell-Nr. PETL15618.0 R0618A...
- Seite 38 EXPLOSIONSZEICHNUNG C Modell-Nr. PETL15618.0 R0618A...
- Seite 39 EXPLOSIONSZEICHNUNG D Modell-Nr. PETL15618.0 R0618A...
-
Seite 40: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Um Ersatzteile zu bestellen, sehen Sie bitte auf der Vorderseite dieser Bedienungsanleitung nach. Damit wir Ihnen behilfl ich sein können, sollten Sie darauf vorbereitet sein, uns folgende Informationen zu geben, wenn Sie uns kontaktieren: • die Modellnummer und die Seriennummer des Produkts (siehe Vorderseite dieser Bedienungsanleitung) •...
