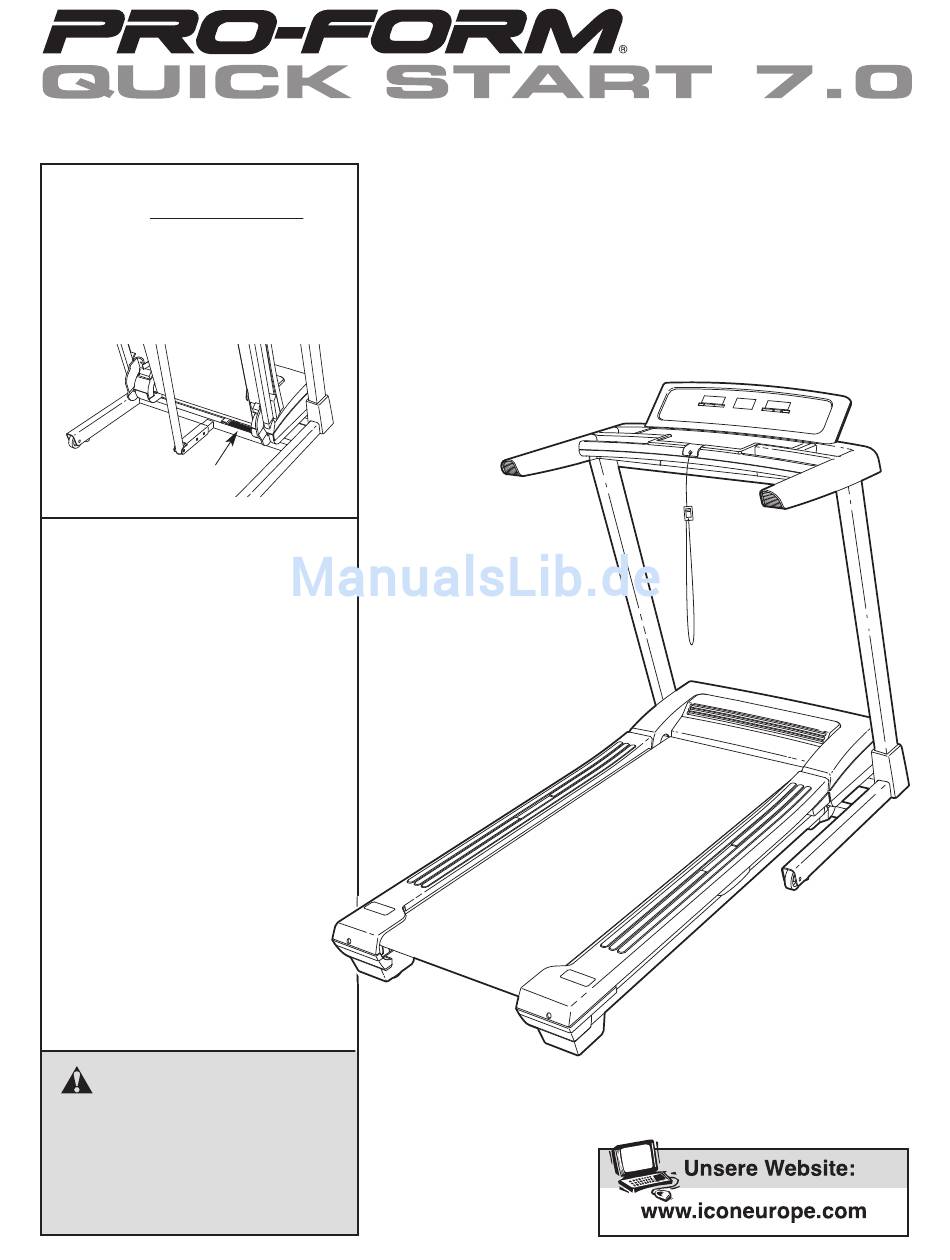

Modell-Nr. PETL60708.0
Serien-Nr.
Schreiben Sie die Seriennummer in
den oben dafür freigehaltenen
Platz, falls sie in Zukunft gebraucht
werden sollte.
Aufkleber mit
Serien-Nr.
FRAGEN?
Als Hersteller verpflichten wir
uns zur vollkommenen Zufrie-
denstellung unserer Kunden.
Falls Sie irgendwelche Fragen
haben oder falls Teile fehlen,
rufen Sie bitte an.
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr.
E-mail:
csgermany@iconeurope.com
Unsere Website:
www.iconsupport.eu
VORSICHT
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie dieses
Gerät in Betrieb nehmen. Heben
Sie diese Anleit-ung für späteren
Gebrauch auf.
BEDIENUNGSANLEITUNG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pro-Form quick start 7.0
Inhaltszusammenfassung für Pro-Form quick start 7.0
- Seite 1 BEDIENUNGSANLEITUNG Modell-Nr. PETL60708.0 Serien-Nr. Schreiben Sie die Seriennummer in den oben dafür freigehaltenen Platz, falls sie in Zukunft gebraucht werden sollte. Aufkleber mit Serien-Nr. FRAGEN? Als Hersteller verpflichten wir uns zur vollkommenen Zufrie- denstellung unserer Kunden. Falls Sie irgendwelche Fragen haben oder falls Teile fehlen, rufen Sie bitte an.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WARNUNGSAUFKLEBER ANBRINGEN ............2 WICHTIGE VORSICHTSMASSNAHMEN . -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um ernsthafte Verletzungen zu vermeiden, lesen Sie bitte alle wichtigen Vorsichtsmaßnahmen und Anleitungen in dieser Bedienungsanleitung und alle Warnungen, die auf dem Lauftrainer angebracht wurden, bevor Sie dieses Lauftrainer benutzen. Der Hersteller (ICON) übernimmt keine Haftung für Personen oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstehen könnten. -
Seite 4: Verwahren Sie Diese Anleitungen
18. Der Pulsmesser ist kein medizinisches der Rahmen durch die Lagerungssperre in Instrument. Verschiedene Faktoren, ein- der Lagerungsposition verbleibt. schließlich der Bewegungen des Benutzers während des Trainings, können die Herzfre- 22. Führen Sie keine Fremdkörper in irgendeine quenzwerte verändern. Der Pulsmesser dient Benutzen Sie das Lauftrainer nur, wie ausschließlich als Trainingshilfe, um allge- beschrieben. -
Seite 5: Bevor Sie Anfangen

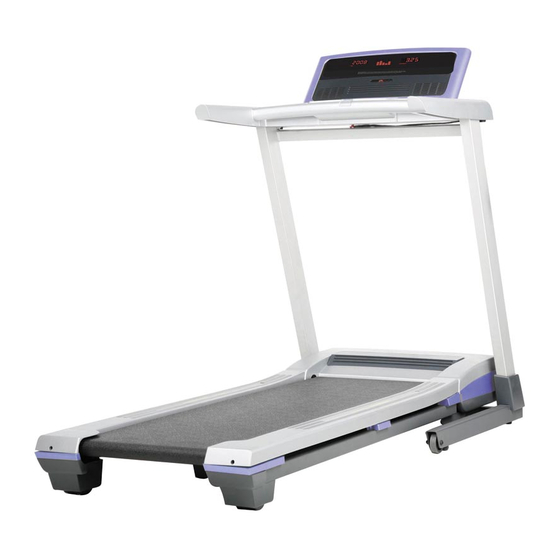

BEVOR SIE ANFANGEN Vielen Dank für Ihre Wahl des revolutionären PRO- nach der Lektüre dieser Bedienungsanleitung noch FORM QUICK START 7.0 Lauftrainer. Dieses QUICK Fragen haben, beziehen Sie sich bitte auf die ® START 7.0 Lauftrainer bietet eine beeindruckende Vorderseite. Damit wir Ihnen schneller helfen können, Anzahl von Funktionen an, die so konzipiert wurden, halten Sie bitte die Produktmodell–nummer und die... -
Seite 6: Montage
MONTAGE Zur Montage braucht man zwei Personen. Legen Sie das Lauftrainer dort nieder, wo sich genügend Platz zur Entfernung der Verpackungsmaterialien befindet. Werfen Sie die Verpackung erst weg, nachdem die Montage vollendet ist. Anmerkung: Die Unterseite des Laufbandes ist mit einem hochleistungsfähigen Schmiermittel einge- fettet. - Seite 7 1. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Heben Sie die Pfosten (86) an bis sie aufrecht Handgriff- stehen. Kippen Sie die Handgriffmontage nach montage unten. Eine zweite Person soll die rechte Pfostenabdeckung (92) nach oben zum rechten Pfosten (86) schieben.
- Seite 8 3. Vergewissern Sie sich, dass die Handgriffmon- tage auf den Pfosten (86) aufliegt. Wenn notwendig, kann man die Handgriffmontage an den angedeuteten Stellen vorsichtig nach unten Handgriff drücken. montage Befestigen Sie die Handgriffmontage mit zwei 3/8" x 1 1/4" Bolzen mit Nylon-Klemmteil (2) und zwei 3/8"...
- Seite 9 5. Lgen Sie den Computer (103) auf die Handgriffmontage. Vermeiden Sie dabei ein Abklemmen der Drähte. Befestigen Sie den Computer (103) mit zwei 3/8" x 1 3/4" Bolzen mit Nylon-Klemmteil (3) und zwei 3/8" Zahnscheiben (4) an der Handgriffmontage. Ziehen Sie beide Bolzen Handgriff- mit Nylon-Klemmteil leicht an, bevor Sie montage...
-
Seite 10: Bedienung Und Einstellung
BEDIENUNG UND EINSTELLUNG DAS PERFORMANT LUBE LAUFBAND Das Laufband Ihres Lauftrainer wurde mit Performant Lube, einem Hochleistungsschmiermittel, behandelt. WICHTIG: Verwenden Sie keinesfalls Silikon-Sprühmittel oder sonstige Mittel zur Behandlung des Laufbandes oder der Laufplattform. Solche Mittel können am Laufband Schäden verursachen. ANSCHLUSS Dieses Produkt muss geerdet sein. -
Seite 11: Warnungsaufkleber Anbringen
DIAGRAMM DES COMPUTERS Schlüssel Klipp WARNUNGSAUFKLEBER ANBRINGEN Zum Einschalten des Geräts, siehe Seite 12. Zur Benutzung des manuellen Modus, siehe Seite 12. Zur Verwendung eines voreingestellten Die Warnung am Computer ist in englischer Sprache ge- Programms, siehe Seite 14. Zur Verwendung des schrieben. -
Seite 12: Einschalten Des Geräts
EINSCHALTEN DES GERÄTS BENUTZUNG DES MANUELLEN MODUS WICHTIG: Sollte das Lauftrainer kalten 1. Stecken Sie den Schlüssel in den Computer. Temperaturen ausgesetzt worden sein, dann lassen Sie es erst auf Raumtemperatur erwärmen, bevor Siehe EINSCHALTEN DES GERATS links. Sie den Strom einschalten. Wenn Sie diesem Rat nicht folgen, dann könnten die Displays am 2. - Seite 13 4. Verändern Sie auf Wunsch die Neigung des des rechten Displays, bis die gewünschte Lauftrainers. Information aufscheint oder der Abfrage-Modus gewählt ist. Um die Neigung des Lauftrainers zu verän- Um die Anzeigen neu einzustellen, drücken Sie die dern, drücken Sie die Stopp-Taste, entfernen Sie den Schlüssel und Neigung-Erhöhungs [IN- stecken Sie ihn wieder ein.
-
Seite 14: Voreingestellte Programme Benutzen
VOREINGESTELLTE PROGRAMME BENUTZEN an. Die Höhe des blinkenden Abschnitts gibt die Geschwindigkeitse-instellung des laufenden 1. Stecken Sie den Schlüssel in den Computer. Abschnitts an. Am Ende jeden Abschnitts erklingt eine Serie von Tönen und der nächste Abschnitt im Lesen Sie den Abschnitt EINSCHALTEN DES Querschnitt beginnt zu blinken. - Seite 15 THE INFORMATION MODE in den Computer normal. Wenn man aber den Die Konsole bietet einen Informations-Modus an, Schlüssel abzieht, bleiben welcher Informationen bezüglich der Verwendung des die Displays erleuchtet, ob- Lauftrainers aufzeichnet und welcher es einem erlaubt, wohl die Tasten nicht funk- eine Maßeinheit zu wählen.
-
Seite 16: Zusammenklappen Und Transportieren
ZUSAMMENKLAPPEN UND TRANSPORTIEREN ZUSAMMENKLAPPEN DES LAUFTRAINERS ZUR LAGERUNG Bevor man den Lauftrainer zusammenklappt, stellen Sie ihn auf die niedrigste Neigung ein. Andernfalls kann der Lauftrainer beim Zusammenklappen beschädigt werden. Ziehen Sie das Netzkabel heraus. VORSICHT: Man muss problemlos 20 kg hochheben können, um den Lauftrainer hochzuheben, herunterzulassen oder zu be- wegen. -
Seite 17: Den Lauftrainer Zur Benutzung Herunter- Lassen
DEN LAUFTRAINER ZUR BENUTZUNG HERUNTER- LASSEN 1. Halten Sie das obere Ende des Lauftrainer mit Ihrer rechten Hand. Ziehen Sie den Riegelknopf nach links und halten Sie ihn. Möglicherweise muss man den Rahmen etwas nach vorne schieben während man den Knopf nach links zieht. -
Seite 18: Fehlersuche
FEHLERSUCHE Die meisten Probleme am Lauftrainer können selbst behoben werden, indem man die folgenden Schritte be- achtet. Finden Sie das Symptom, das auf Ihr Problem hinweist und folgen Sie dann den Schritten zur Lösung des Problems. Brauchen Sie zusätzliche Hilfe, wenden Sie sich bitte an die Kontakte auf der Vorderseite der Bedienungsanleitung. - Seite 19 Entfernen Sie die drei M4,2 x 19mm Halbrundschrauben mit Unterlegscheibe (8) und drehen Sie die Motorhaube (65) vorsichtig herunter. Finden Sie den Membranenschalter (85) und den Magnet (46) auf der linken Seite der Rolle (47). Drehen Sie die Rolle bis der Magnet mit dem Membranenschalter ausgerichtet ist.
- Seite 20 PROBLEM: Das Laufband liegt beim Laufen nicht in der Mitte auf oder rutscht beim Laufen LÖSUNG: a. Wenn das Laufband nicht in der Mitte ist, ziehen Sie zuerst den Schlüssel raus und ZIEHEN SIE DAS NETZKABEL HERAUS. Falls sich das Laufband nach links verschoben hat, verwen- den Sie den Innensechskant-schlüssel, um die Schraube der linken hinteren Laufrolle eine halbe...
-
Seite 21: Trainingsrichtlinien
TRAININGSRICHTLINIEN WARNUNG: Fettverbrennung—Um Fett effektiv zu verbrennen, muss man bei niedriger Intensität über einen längeren Bevor man mit Zeitraum trainieren. Während der ersten paar Minuten einem Trainingsprogramm beginnt, soll man eines Workouts verbrennt der Körper Kohlehydrate. seinen Arzt konsultieren. Das ist besonders Erst danach beginnt der Körper, gelagertes Fett zur für Personen über 35 Jahre oder für Personen Energiegewinnung freizumachen. -
Seite 22: Teileliste
TEILELISTE—Modell-Nr. PETL60708.0 R1208A Um die unten angeführten Teile zu finden, sehen Sie die DETAILZEICHNUNG am Ende dieser Bedienungsanleitung. Nr. Anzahl. Beschreibung Nr. Anzahl. Beschreibung 3/8" x 1" Bolzen mit Nylon-Klemmteil Laufband 3/8" x 1 1/4" Bolzen mit Nylon- Rechte, vordere Plattformstütze Klemmteil Verriegelungskappe 3/8"... - Seite 23 Nr. Anzahl. Beschreibung Nr. Anzahl. Beschreibung 15 1/2" Kabelbefestigung M4 x 10mm 8" Kabelbefestigung M4,2 Zahnscheibe Computer-Rückseite M4 Mutter Computer #8 x 1/2" Schraube Schlüssel/Klipp – 4" schwarzer Draht, 2x w. Unterer Computer – 8" blauer Draht, 2x w. Computerbasis –...
-
Seite 24: Detailzeichnung
DETAILZEICHNUNG A—Modell-Nr. PETL60708.0 R1208A... - Seite 25 DETAILZEICHNUNG B—Modell-Nr. PETL60708.0 R1208A...
- Seite 26 DETAILZEICHNUNG C—Modell-Nr. PETL60708.0 R1208A...
- Seite 27 DETAILZEICHNUNG D—Modell-Nr. PETL60708.0 R1208A...
-
Seite 28: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Zur Bestellung von Ersatzteilen siehe die Vorderseite dieser Bedienungsanleitung. Damit wir Ihnen besser helfen können, halten Sie bitte die folgenden Informationen bereit, wenn Sie mit uns in Kontakt treten: • die Modell-nummer und die Serien-nummer des Produktes (siehe Vorderseite dieser Bedienungsanleitung) •...
