PYRO START PLUS

7.6. Bremse

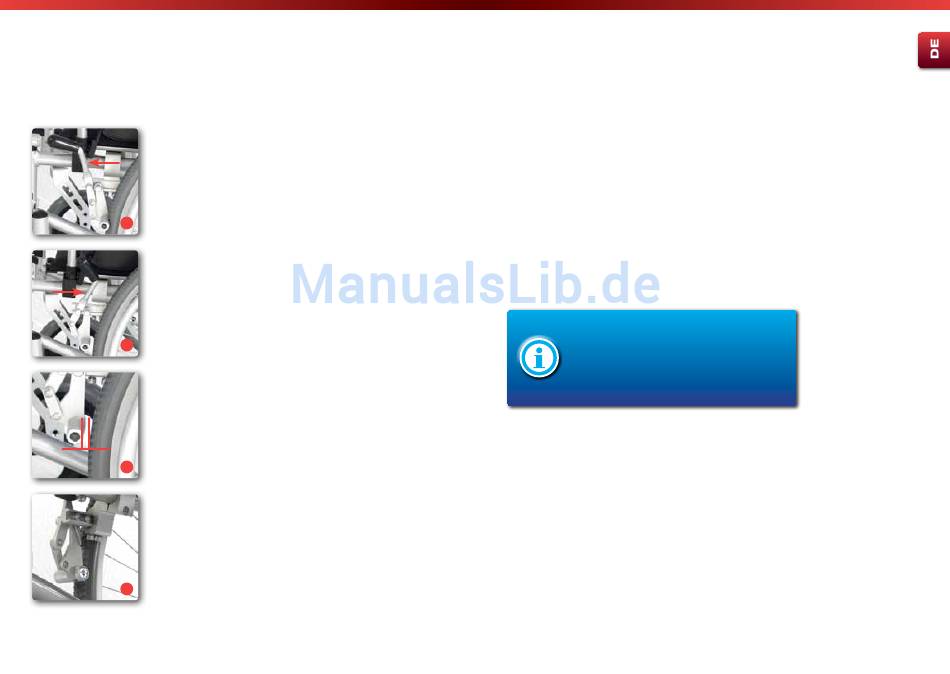

Betätigung der Kniehebel-Feststellbremse (Kompaktbremse)
Zum Feststellen der Bremse einfach den Bremshebel nach vorne
drücken, bis er einrastet (Abb. 21). Um die Feststellbremse wieder zu
lösen, einfach den Bremshebel nach hinten ziehen (Abb. 22).
Einstellen der Kniehebel-Feststellbremse (Kompaktbremse)
Sollten Sie bemerken, dass nur noch eine unzureichende oder ungleich-
21
mäßige Bremswirkung vorhanden ist, haben Sie wie folgt vorzugehen:
•
Prüfen Sie die Reifenprofiltiefe. Achten Sie dabei auch darauf, ob
gleichmäßiger Abrieb vorliegt. Ist die Profiltiefe in der Spurmitte
<1mm, muss der Reifen gewechselt werden. Bei ausreichenden
technischen Kenntnissen können Sie den Reifenwechsel selbst vor-
nehmen. Sollten Sie es sich selbst nicht zutrauen, wird Ihnen Ihr
Fachhändler behilflich sein.
•
Prüfen Sie nun die Einstellung der Bremse. Diese muss so einge-
22
stellt sein, dass der Abstand zwischen der Lauffläche des Rads und
dem Bremsbolzen bei geöffneter Bremse 15 mm beträgt (Abb. 23).
Der Bremsbolzen muss waagerecht, also parallel zum Untergrund,
ausgerichtet sein.
x
•
Zum Einstellen des Abstands lösen Sie die zwei Innensechs-
kantschrauben an der Bremshalterung (Abb. 24).
•
Anschließend schieben Sie das Bremssystem entlang der Halterung
x = 15 mm
23 in die korrekte Position.
24
20
| Leichtgewichtrollstuhl Leichtgewichtrollstuhl |
•
Ziehen Sie abschließend beide Innensechskantschrauben wieder
fest.
•
Vergewissern Sie sich, dass die Bremse beim Betätigen des Hebels
vollständig einrastet und nicht zurückschnappt.
Die Kompaktbremsen wirken jeweils nur auf ein Antriebsrad!
Achten Sie bei Luftbereifung immer auf den gleichen Luftdruck der
Antriebsräder, um einen guten Geradeauslauf zu erreichen!
Nach Beendigung des Einstellvorgangs die gelösten Schrauben wieder
fest anziehen und eine Bremsprobe durchführen!
Die Einstellung an den Bremsen sollte von geschul-
ten Fachleuten durchgeführt werden. Wenn Sie je-
doch über ausreichende Erfahrung verfügen, können
Sie diese Arbeit auch selber durchführen. Bedenken
Sie jedoch, dass falsch eingestellte Bremsen lebens-
bedrohliche Folgen haben können.
7.7. Räder und Bereifung
Die Speichenräder sind mit einer Steckachse (Ø12mm) mit dem Fahrge-
stell (Abb. 26) angebracht. Das Modell Pyro Start Plus verfügt serien-
mäßig über Steckachsen. (Steckachsen siehe Kapitel 7.8.)
Nach jeder Montage ist der feste Sitz der Räder zu prüfen!
