PYRO START PLUS
•

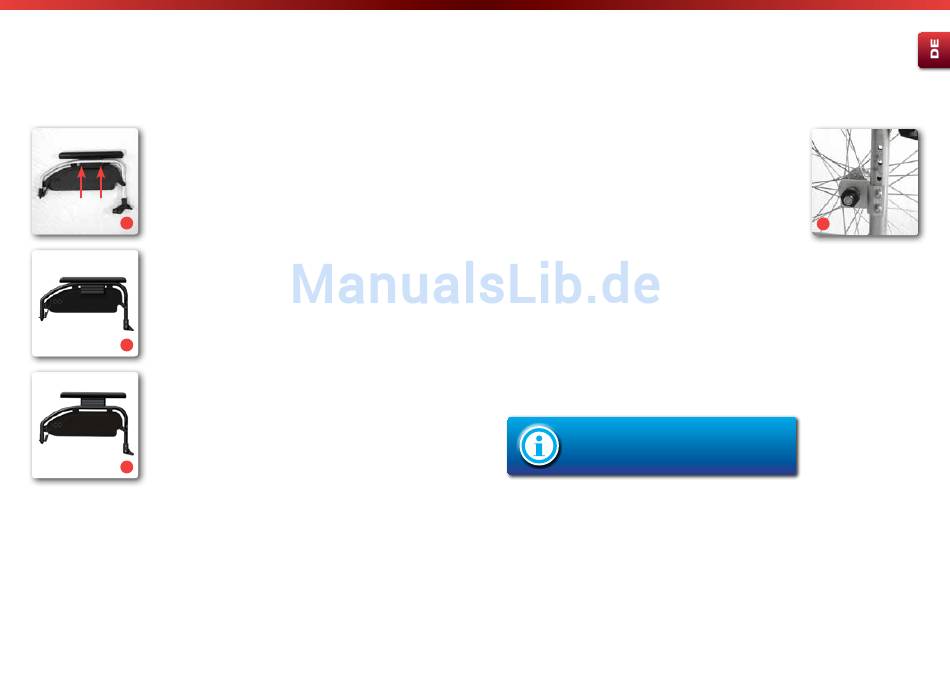

Die Armauflagen für die Seitenteile (desk/lang) sind bei Lieferung
in desk (kurz) montiert.
•
Die Umstellung der Armauflagen auf lang, erfolgt in wenigen
Schritten. Zunächst entfernen Sie die Befestigungschrauben auf
der Unterseite. Anschließend können Sie die Armauflagen nach
vorne verschieben und in der gewünschten Position wieder befesti-
14 gen (Abb. 14).
•
Zur Höhenverstellung der Armlehnen entfernen Sie zunächst die
Befestigungsschrauben (Abb. 14). Die Höhe lässt sich mit Hilfe
von Adaptern in vier Stufen verstellen. In der niedrigsten Einstel-
lung (Abb. 15) werden alle Adapter unter der Stebe befestigt. Je
mehr Adapter man über der Strebe anbringt, desto höher liegt die
Armlehne. Auf der Höchsten Einstellung befinden sich alle Adpater
über der Strebe (Abb. 16).
15
16
16
| Leichtgewichtrollstuhl Leichtgewichtrollstuhl |

7.4. Sitz

7.4.1 Sitzhöhe
Sie können die Sitzhöhe in wenigen Schritten Ihren Bedürfnissen an-
passen.
1. Höhe des Antriebsrads
Die Sitzhöhe kann in 4 Positionen den Anforderungen an den Benutzer
angepasst werden. Für die niedrigste muss die Casstorbuchse gedreht
und auf der anderen Seite montiert werden.
Antriebsrad und Lenkrad müssen sich jeweils in der gleichen Position
befinden. OBEN – MITTE – UNTEN
•
Nehmen Sie die Antriebsräder mittels Steckachse ab.
•
Lösen Sie die Schrauben am Adapter (Inbus, SW 4 und Ringschlüs-
sel SW 10) und ziehen Sie sie komplett heraus.
•
Positionieren Sie den Adapter in der gewünschten Sitzhöhe.
•
Stecken Sie die Schrauben wieder in den Adapter und ziehen Sie
die Schrauben wieder fest an.
Positionieren Sie das Lenkrad in der gleichen Loch-
position wie die Antriebsachse. Nur so ist ein guter
Geradeauslauf des Rollstuhls gewährleistet.
