4.6. Bremse

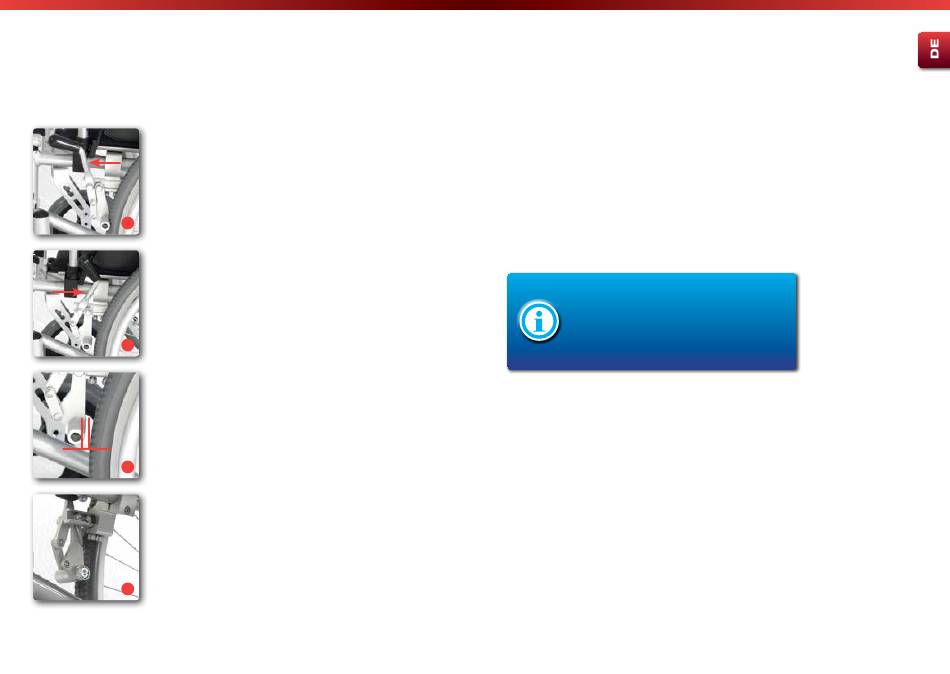

Betätigung der Kniehebel-Feststellbremse (Kompaktbremse)
Zum Feststellen der Bremse einfach den Bremshebel nach vorne
drücken, bis er einrastet (siehe Abb. 21). Um die Feststellbremse wieder
zu lösen, einfach den Bremshebel nach hinten ziehen (siehe Abb. 22).
Einstellen der Kniehebel-Feststellbremse (Kompaktbremse)
Sollten Sie bemerken, dass nur noch eine unzureichende oder
21
ungleichmäßige Bremswirkung vorhanden ist, haben Sie wie folgt
vorzugehen:
• Prüfen Sie die Reifenprofiltiefe. Achten Sie dabei auch darauf, ob
gleichmäßiger Abrieb vorliegt. Ist die Profiltiefe in der Spurmitte
<1mm, muss der Reifen gewechselt werden. Bei ausreichenden
technischen Kenntnissen können Sie den Reifenwechsel selbst
vornehmen. Sollten Sie es sich selbst nicht zutrauen, wird Ihnen Ihr
Fachhändler behilflich sein.
22
• Prüfen Sie nun die Einstellung der Bremse. Diese muss so
eingestellt sein, dass der Abstand zwischen der Lauffläche des Rads
und dem Bremsbolzen bei geöffneter Bremse 15 mm beträgt (siehe
Abb. 23). Der Bremsbolzen muss waagerecht, also parallel zum
Untergrund, ausgerichtet sein.
x
• Zum Einstellen des Abstands lösen Sie die zwei
Innensechskantschrauben (Inbus, SW 6) an der Bremshalterung
(siehe Abb. 24).
x = 15 mm
23
• Anschließend schieben Sie das Bremssystem entlang der Halterung
in die korrekte Position.
24
22
| Leichtgewichtrollstuhl Leichtgewichtrollstuhl |
• Ziehen Sie abschließend beide Innensechskantschrauben wieder
fest.
• Vergewissern Sie sich, dass die Bremse beim Betätigen des Hebels
vollständig einrastet und nicht zurückschnappt.
Die Kompaktbremsen wirken jeweils nur auf ein Antriebsrad!
Achten Sie bei Luftbereifung immer auf den gleichen Luftdruck der
Antriebsräder, um einen guten Geradeauslauf zu erreichen!
Nach Beendigung des Einstellvorgangs die gelösten Schrauben wieder
fest anziehen und eine Bremsprobe durchführen!
Die Einstellung an den Bremsen sollte von geschulten
Fachleuten durchgeführt werden. Wenn Sie jedoch
über ausreichende Erfahrung verfügen, können Sie
diese Arbeit auch selber durchführen. Bedenken
Sie jedoch, dass falsch eingestellte Bremsen
lebensbedrohliche Folgen haben können.
4.7. Räder und Bereifung
Die Speichenräder sind mit einer Steckachse (Ø12mm) mit dem
Fahrgestell (siehe Abb. 26) angebracht. Das Modell Pyro Start Plus
verfügt serienmäßig über Steckachsen. (Steckachsen siehe Kapitel 7.8.)
Nach jeder Montage ist der feste Sitz der Räder zu prüfen!
