SMA Solar Technology AG
5.5 Kommunikation
Die Multicluster Box überträgt Spannungs- und Strommesssignale an die Sunny Island. Diese Signale
werden über die mitgelieferten Steuer- und Messleitungen (rot) übertragen. Die Multicluster Box wird
durch den Sunny Island-Master im Main Cluster über einen CAN-Bus gesteuert.
Bevor Sie die Steuer-, Mess- und Kommunikationsleitungen in der Multicluster Box anschließen
können, müssen Sie die Leitungen durch die zweiteiligen Kabeldurchführungen in das Innere der
Multicluster Box führen. Gehen Sie dafür wie in Kapitel 5.5.1 „Leitungen in die Multicluster Box
einführen" (Seite 35) vor. Schließen Sie danach die Leitungen an, wie in Kapitel 5.5.2 „Steuer- und
Messleitungen anschließen" (Seite 37) und in Kapitel 5.5.3 „Kommunikationsleitung anschließen"
(Seite 38) beschrieben.
5.5.1 Leitungen in die Multicluster Box einführen
Darstellung der Kabeldurchführungen
In den folgenden Handlungsanweisungen werden exemplarisch nur die
Kabeldurchführungen der Multicluster Box 12.3 grafisch dargestellt. Die
Kabeldurchführungen und die Vorgehensweise für das Einführen der Leitungen sind in
beiden Multicluster Boxen identisch, nur die Position der Kabeldurchführungen
unterscheidet sich.

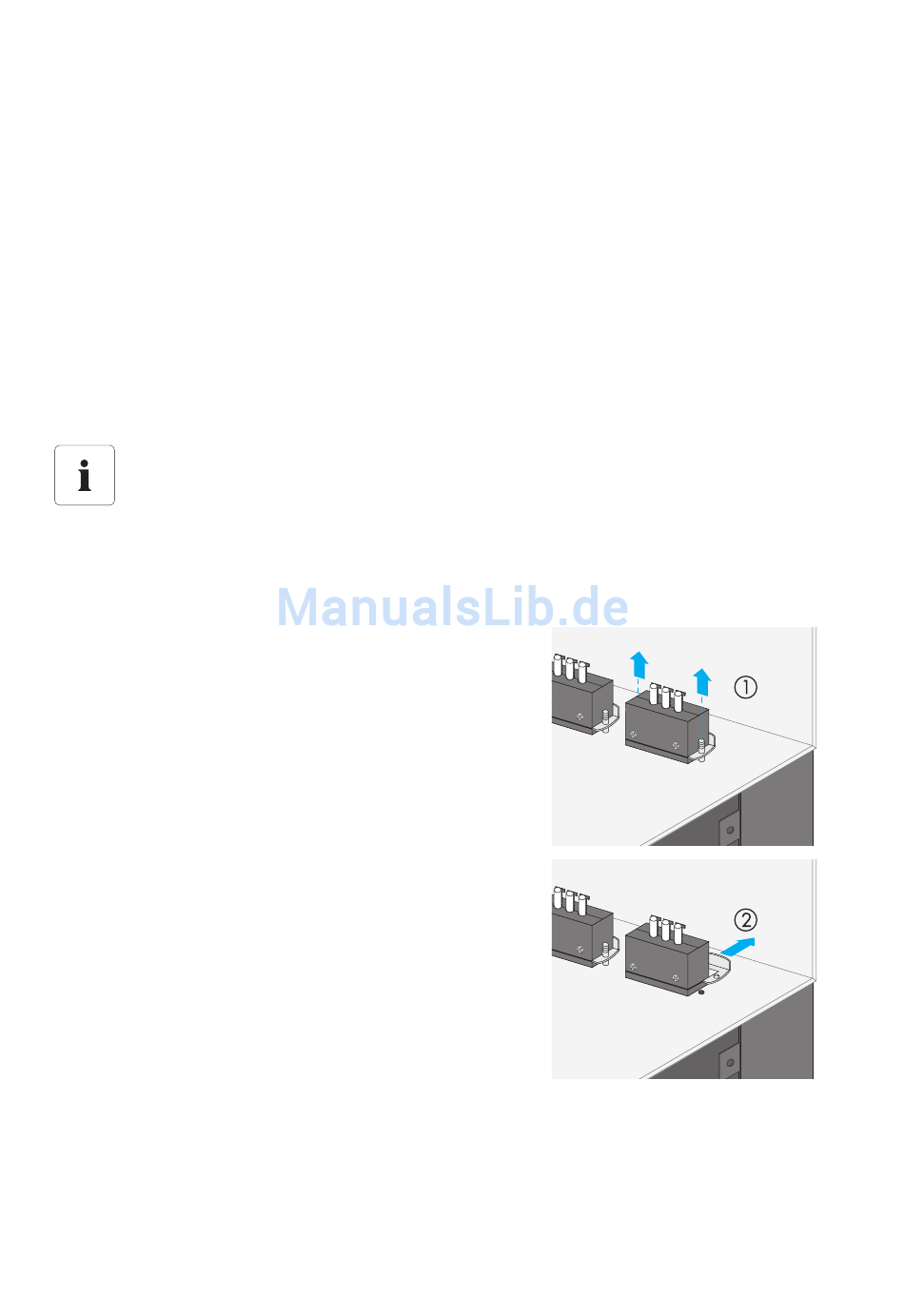

1. Schrauben der Befestigungsplatte der zweiteiligen
Kabeldurchführung im Inneren der Multicluster Box
lösen.
2. Befestigungsplatte entfernen und zur Seite legen.
Installationsanleitung
Elektrischer Anschluss
MC-BOX-6_12-IDE093610 35
