5.4.2 Verbraucher anschließen
Die Phasen L1, L2 und L3 werden in der Multicluster Box über Sicherungselemente geführt. Die
Sicherungen sind erforderlich, um die abgehende Leitung im Inselnetz-Betrieb bei Überlast zu
schützen. Beachten Sie, dass sich die Ströme des Sunny Island, der PV-Anlage und des Generators
addieren können. Bestimmen Sie anhand der Verlegeart der Leitung und den
Installationsbedingungen die notwendige Sicherungsstärke und setzen Sie entsprechende
Sicherungseinsätze ein. Die jeweils maximal einsetzbaren Sicherungseinsätze sind werksseitig in das
Sicherungselement eingesetzt.
Vorgehensweise beim Anschluss
1. Leitungen vorbereiten, wie in Kapitel 5.3 „Leitungen vorbereiten" (Seite 26) beschrieben.

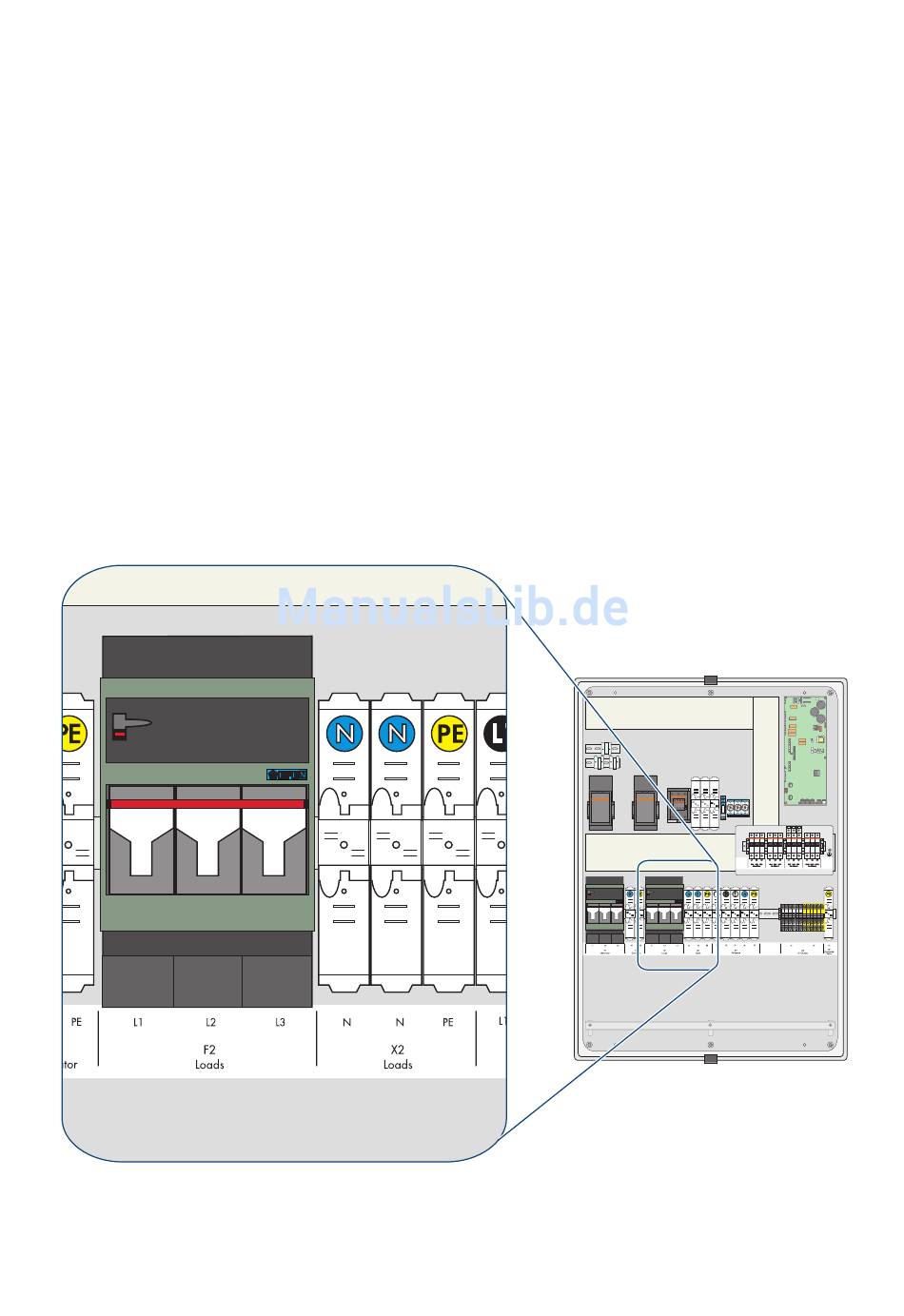

2. PE und N entsprechend der Beschriftung an die Anschlussklemme „X2 Loads" anschließen. Die
zweite Anschlussklemme „N" wird nicht belegt.
3. L1, L2 und L3 entsprechend der Beschriftung an das Sicherungselement „F2 Loads"
anschließen.
☑ Die Verbraucher sind angeschlossen.
