SMA Solar Technology AG

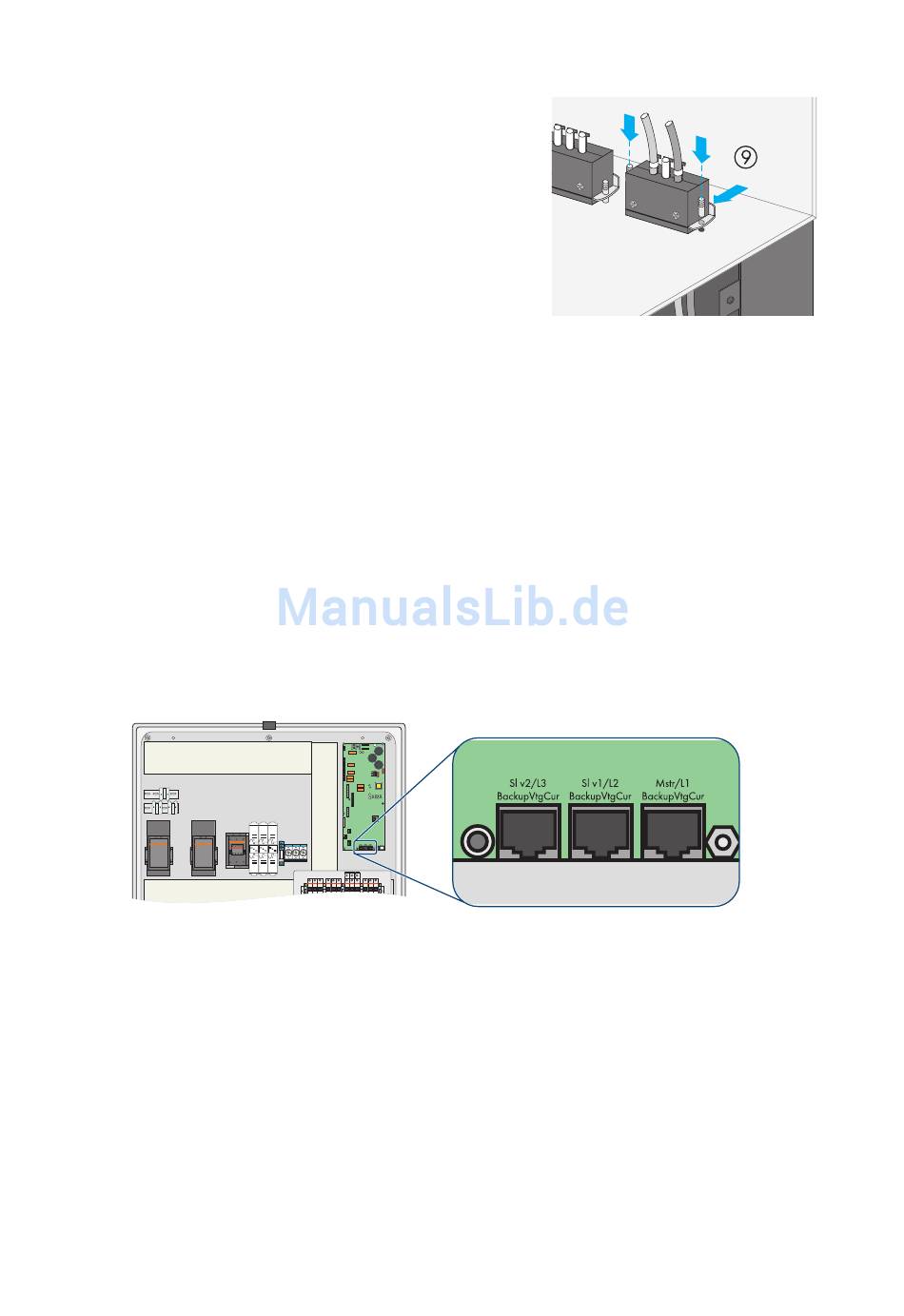

9. Befestigungsplatte der zweiteiligen
Kabeldurchführung aufstecken und handfest
festschrauben.
10. Schritt 1 - 9 für die verbleibenden Steuer- und Messleitungen wiederholen. Hierfür steht eine
zweite zweiteilige Kabeldurchführung zur Verfügung.
☑ Leitungen für Kommunikation sind in die Multicluster Box geführt.
5.5.2 Steuer- und Messleitungen anschließen
1. Steuer- und Messleitung (rot) für den Sunny Island-Master des Main Cluster in die „Mstr/L1"-
Buchse stecken.
2. Steuer- und Messleitung für den Sunny Island-Slave 1 des Main Cluster in die „Slv1/L2"-Buchse
stecken.
3. Steuer- und Messleitung für den Sunny Island-Slave 2 des Main Cluster in die „Slv2/L3"-Buchse
stecken.
☑ Steuer- und Messleitungen sind angeschlossen.
