Elektrischer Anschluss
5.5.3 Kommunikationsleitung anschließen

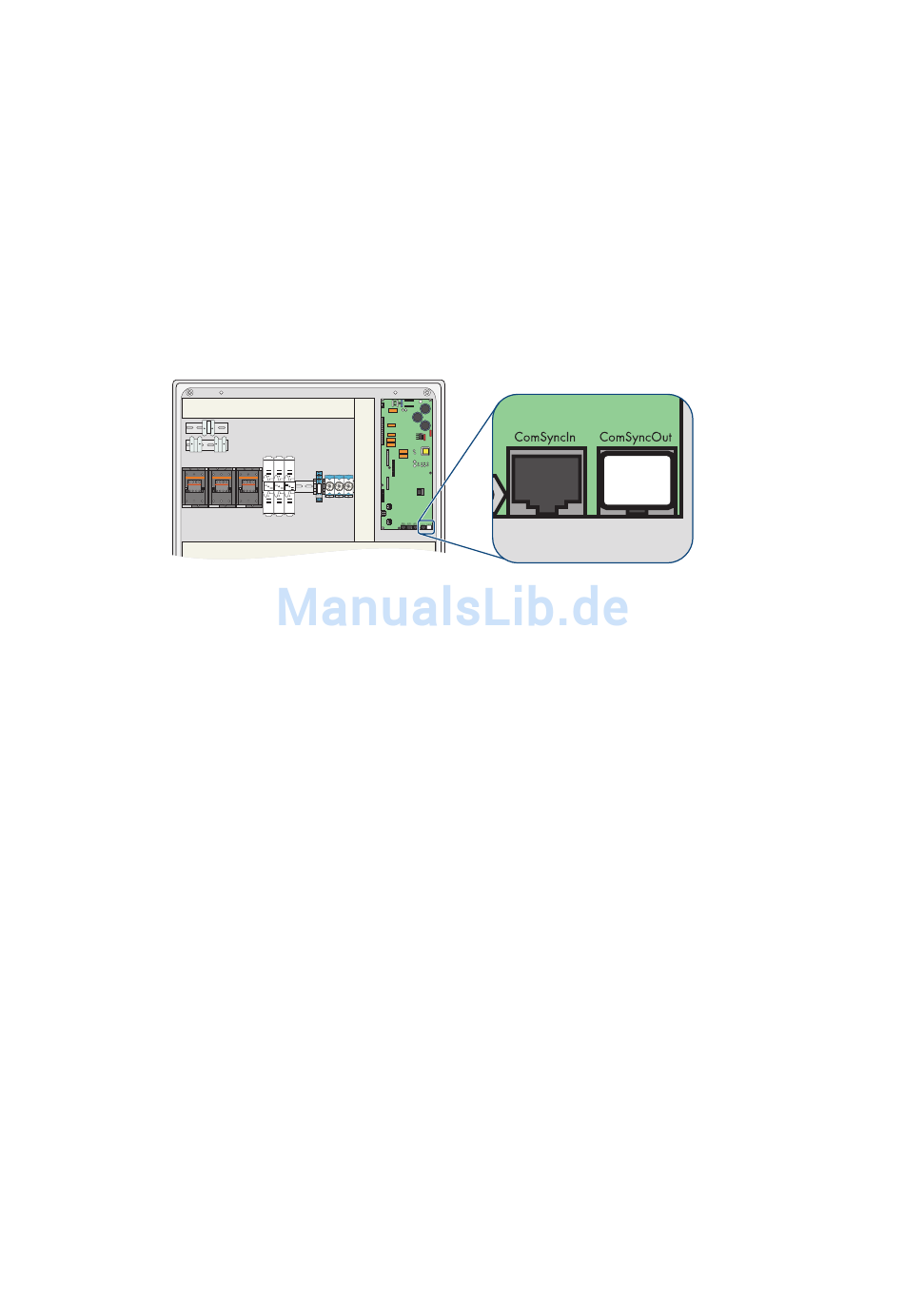

1. Kommunikationsleitung (schwarz) für die Kommunikation zwischen Sunny Island und
Multicluster Box in die „ComSyncIn"-Buchse stecken. Abschlusswiderstand in der
„ComSyncOut"-Buchse stecken lassen.
2. Ende der Kommunikationsleitung in die „ComSyncIn"-Buchse an einen Sunny Island im Main
Cluster anschließen. Da alle Sunny Island (Master und Slaves) des Main Cluster über einen
Kommunikationsbus miteinander verbunden sind, kann die Multicluster Box an einen Slave oder
an dem Master des Main Cluster angeschlossen werden.
☑ Kommunikationsleitung ist angeschlossen.
