Vorgehensweise Für Den Transport; Multicluster Box 12.3 Aufstellen - SMA MULTICLUSTER BOX 12.3 Installationsanleitung

SMA Solar Technology AG

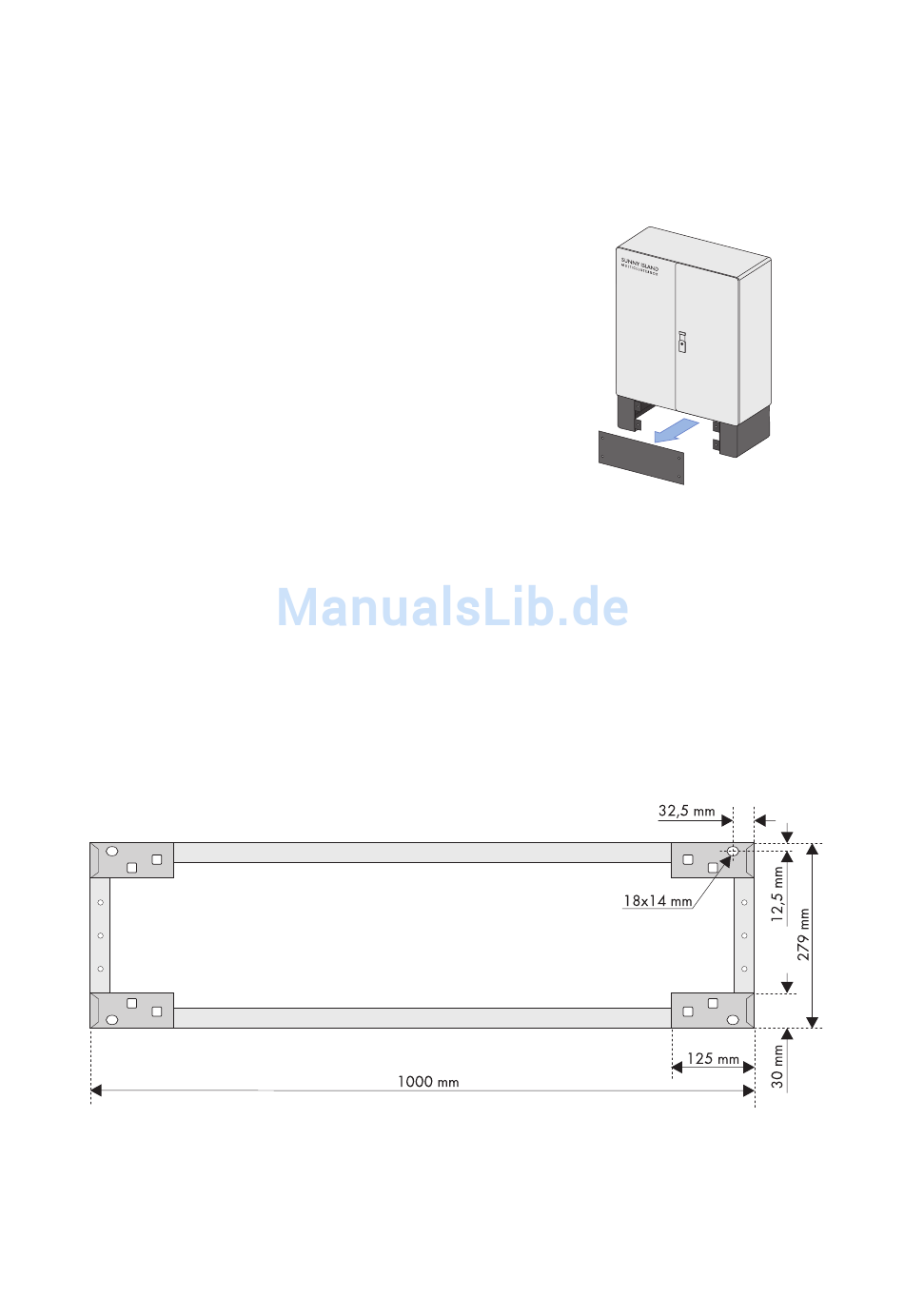

Vorgehensweise für den Transport
1. Alle Befestigungsschrauben der Sockelblende vorne und hinten entfernen.
2. Schrauben zur Seite legen. Die Schrauben werden später wieder für die Befestigung der
Sockelblenden benötigt.
3. Sockelblenden abnehmen und zur Seite legen.
4. Gabel des Staplers, Hubwagens oder Krans unter die Multicluster Box schieben und
Multicluster Box an den Aufstellungsort transportieren.
☑ Die Multicluster Box steht an ihrem Aufstellungsort.
4.2.3 Multicluster Box 12.3 aufstellen
Die Multicluster Box wird mit dem Sockel am Untergrund befestigt. Zusätzlich können Sie die
Multicluster Box an einer Wand befestigen, um sie zusätzlich zu fixieren.
Gehen Sie dafür wie folgt vor:
1. Position der Bohrlöcher für die Befestigung des Sockels markieren.
Installationsanleitung
Montage und Aufstellung
MC-BOX-6_12-IDE093610 17
