Elektrischer Anschluss

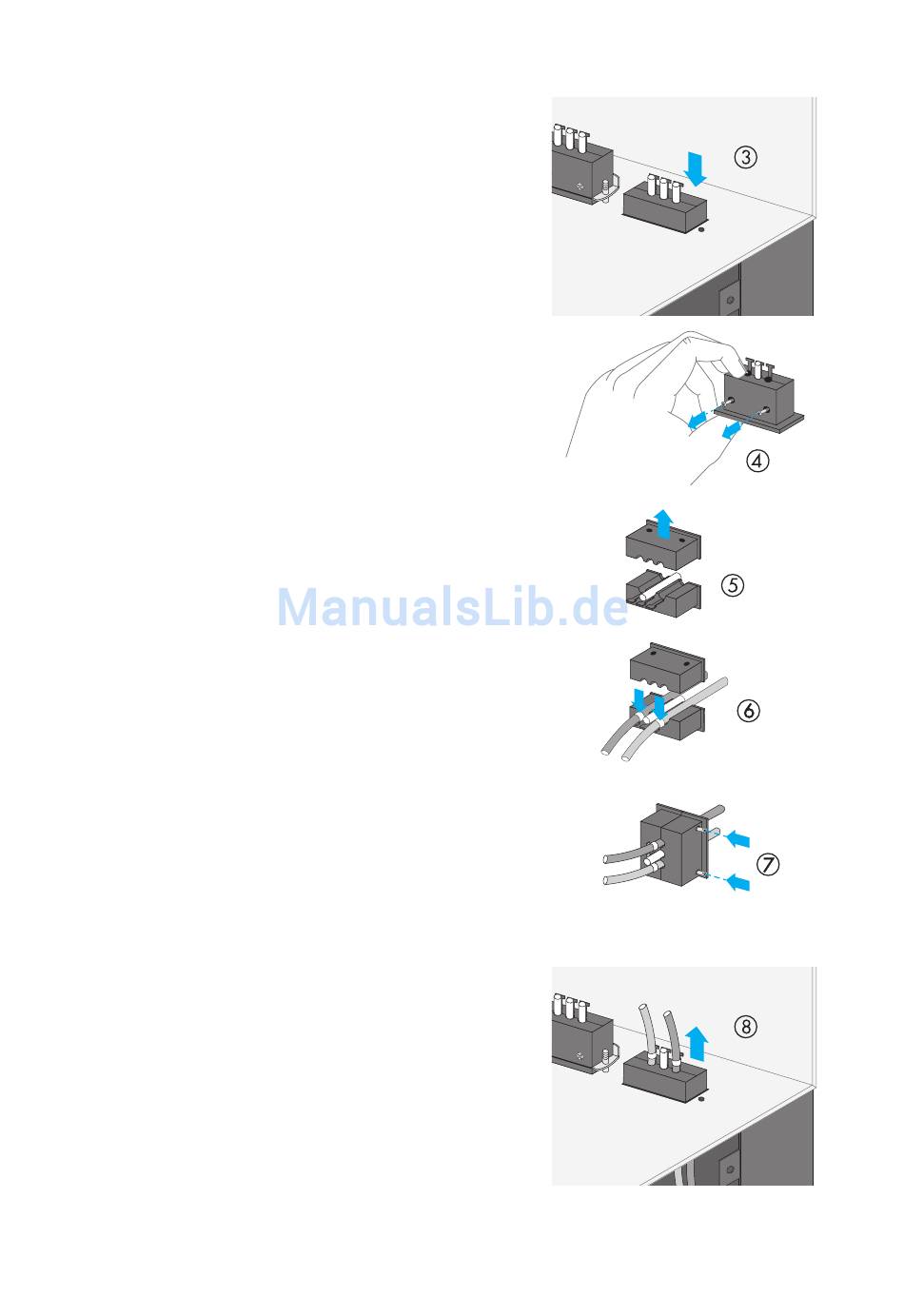

3. Kabeldurchführung aus dem Gehäuse entfernen.
4. Schrauben der zweiteiligen Kabeldurchführung
lösen.
5. Die Hälfte ohne die T-förmigen Befestigungsstege
abnehmen.
6. Kommunikationsleitung und Steuer- und
Messleitung mit ausreichender Leitungslänge von
der Durchführung bis zur gewünschten
Anschlussstelle in die Hälfte der Kabeldurchführung
mit den T-förmigen Befestigungsstegen legen und
mit Kabelbindern fixieren.
7. Beide Hälften wieder zusammenschrauben.
Schrauben handfest anziehen.
Die Leitungen sowie der Platzhalter (Kunststoff-
Stab) müssen fest zwischen die beiden Seiten der
zweiteiligen Kabeldurchführung gepresst sein. Nur
so ist die Dichtigkeit des Gehäuses gewährleistet.
8. Kabeldurchführung inklusive Kabel von außen in
das Gehäuse einsetzen.
