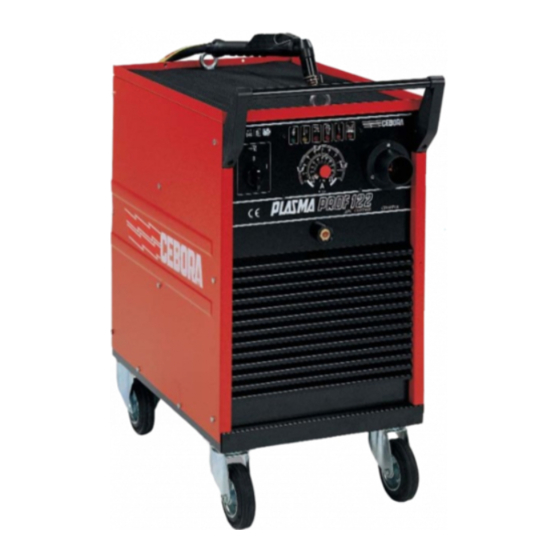

Cebora PROF 152 Betriebsanleitung
Vorschau ausblenden Andere Handbücher für PROF 152:

Werbung

MANUALE DI ISTRUZIONE PER APPARECCHIO DI TAGLIO AL PLASMA
INSTRUCTION MANUAL FOR PLASMA CUTTER
BETRIEBSANLEITUNG FÜR PLASMASCHNEIDGERÄT
MANUEL D'INSTRUCTIONS POUR MACHINE A COUPER AU PLASMA
MANUAL DE INSTRUCCIONES PARA EQUIPO DE CORTE EN PLASMA
10/04/96
3.300.425

Werbung

loading

Inhaltszusammenfassung für Cebora PROF 152

  • Seite 1 MANUALE DI ISTRUZIONE PER APPARECCHIO DI TAGLIO AL PLASMA INSTRUCTION MANUAL FOR PLASMA CUTTER BETRIEBSANLEITUNG FÜR PLASMASCHNEIDGERÄT MANUEL D’INSTRUCTIONS POUR MACHINE A COUPER AU PLASMA MANUAL DE INSTRUCCIONES PARA EQUIPO DE CORTE EN PLASMA 10/04/96 3.300.425...
  • Seite 2 In jedem Fall sind die geltenden Unfallverhütungs- vor- Diese Anlage eignet sich ausschließlich für die Brenner schriften zu beachten. CEBORA P70 und P150, sowohl für den Hand- als auch Der Hersteller haftet nicht für Schäden aufgrund von unsach- für den Automatikbetrieb.
  • Seite 3 Dieser Kontrolleuchte leuchtet auf, wenn gefährliche Grad 1 als zweite Ziffer bedeutet, daß die Betriebsbedingungen vorliegen. Maschine nicht zum Betrieb im Freien bei Regen F) Schneidstromeinsteller. geeignet ist. Das Gerät darf in Umgebungen mit erhöhter G) Schutzvorrichtung für Schlauchpaketeanschluß. electricher Gefährdung betrieben werden. H) Steckbuchse für die Werkstückleitung (Massenanschluß) ANMERKUNG: Das Gerät kann außerdem in Umgebungen I) Netzanschlußkabel.
  • Seite 4: Bedienung

    Beachtung der folgenden Angaben einstellen: Brenners nur durch Originalersatzteile ersetzen. Aluminium: 3 ÷ 4 mm 40 ÷ 50A • Ausschließlich Brenner des Typs CEBORA P70 oder 8 ÷ 10 mm 80 ÷ 90A P150 verwenden. 15÷ 18 mm 110 ÷120A •...
  • Seite 5 Im Automatikbetrieb (siehe Abb.5) muß die Düse zu Anfang Maschine oder des Brenners, und können in manchen in einem Abstand von 7 bis 8 mm vom Werkstück gehalten Fällen die Qualität des Schnitts verbessern, da sie die und, wenn möglich, nach Ausführung des Lochs auf ca. 4 Schlacke an den Rändern des Werkstücks verringern.
  • Seite 6 Für diese Arbeiten muß die Düse E (Abb. 8), Ø 3 mm, ver- wendet werden. Außerdem muß der Distanzhalter C auf die Düsenspannhülse D montiert werden. Der Distanzhalter C hat die Aufgabe, zu verhindern, daß geschmolzenes Metall während der Abschweißarbeiten die Isolierung der Düsenspannhülse D verbrennt.
  • Seite 7 empfohlen, um eine übermäßige Oxidation und einen über- Die neue Elektrode von Hand bis zum Anschlag in ihren mäßigen Verbrauch der Verschleißteile, eine Beschädigung Sitz einschrauben und mit dem mitgelieferten Schlüßel Brenners eine Herabsetzung leicht anziehen. Schneidgeschwindigkeit und qualität zu vermeiden. Düse muß...
  • Seite 8 Kabel J gehalten wird, durchtrennen. Die Schraube M lösen Nichtlauf des Lüftermotors kann täuschen.Wartungsarbeiten und die Abdeckung L nach hinten herausziehen. Die Stifte dürfen nur von entsprechend qualifiziertem Personal, das des Steuerkabels X und Z herausziehen, ebenso wie die über die Gefahren durch die zum Betrieb der Maschine erfor- Stifte der roten Drähte für den Pilot-Lichtbogen Y und Y1.
  • Seite 9 Schlag beibehalten. • Den Kopf nicht in den Rauch halten. Wenn man in der Nähe eines Risikogebiets arbeiten muß, • In geschlossenen Räumen angemessene Absauger ver- sich aller möglichen Vorsichtsmaßnahmen bedienen. wenden, die möglichst unter der Schneidezone angebracht • Wenn man auch nur olen gerinsten Eindruck eines Strom- sein sollten.
  • Seite 10 Erdungskabel nicht verbunden ist; es ist zu vermeiden, 7.7 LÄRM den Strahl gegen den eigenen Körper oder gegen ande- Der Lärmpegel dieses Gerätes kann beim re Personen, zu richten. Schneiden 80 dB. überschreiten. •Bevor man den Schneidbrenner ablegt oder ihn aus der Der Benutzer muß...
