BETRIEBSANLEITUNG FÜR PLASMA-SCHNEIDANLAGEN
Vor Inbetriebnahme des Geräts ist die vorliegende
Betriebsanleitung aufmerksam zu lesen. Die
Nichtbeachtung der in ihr enthaltenen Anweisungen
entbindet den Hersteller von jeglicher Verantwortung.
Das Gerät wurde für die im folgenden wiedergegebenen
Betriebsarten entwickelt, hergestellt, und mit den entspre-
chenden Schutzvorrichtungen versehen (gemäß Normen:
IEC 974.1 - EN 60974.1). Jede andere Verwendungsart ist
als NICHT ZULÄSSIG zu betrachten.
Das Gerät darf nur in ausreichend belüfteten, staubfreien
und trockenen Räumen betrieben werden, die in jedem Fall
feuer- und explosionssicher sein müssen und vor Über-
schwemmungen geschützt.
Das Gerät muß von ausreichend qualifiziertem Fach-
personal in Betrieb genommen, betrieben und gewartet wer-
den. In jedem Fall sind die geltenden Unfallverhütungs- vor-
schriften zu beachten.
Der Hersteller haftet nicht für Schäden aufgrund von unsach-
gemäßem Gebrauch des Geräts.
VORBEMERKUNG
Diese gerät darf ausschließlich zum Schneiden von elek-
trisch leitenden Werkstoffen jeder Art (Metalle und
Legierungen) verwendet werden.
Beim Plasmalichtbogenschneiden erzeugt ein eingeschnür-
ter Lichtbogen einen Plasmastrahl von sehr hoher
Temperatur, mit dem der Werkstoff geschmolzen wird. Es
kann deshalb zu äußerst gefährlichen Situationen kommen.
Die im Kapitel SICHERHEITSVORSCHRIFTEN genannten
Anweisungen sind daher unbedingt zu beachten.
Die Symbole, mit denen einige Absätze gekennzeichnet
sind, weisen auf Situationen, in denen besondere
Aufmerksamkeit geboten ist, auf praktische Ratschläge oder
auf besondere Informationen hin.
Vorliegende Betriebsanleitung muß sorgfältig an einem Ort
aufbewahrt werden, der jedem Interessierten bekannt und
zugänglich ist. Sie muß in jedem Zweifelsfall zu Rate gezo-
gen werden und soll die Maschine über die ganze
Lebensdauer bis zur Außerbetriebnahme begleiten.
Außerdem ist sie für die Ersatzteilbestellung heranzuziehen.
1 AUFSTELLUNG
1.1 ENTFERNEN DER VERPACKUNG UND MONTAGE
2
Den oberen Teil der Verpackung öffnen. Den Brenner, der
getrennt von der Maschine verpackt ist, herausnehmen. Der
Zubehörkiste die zwei Transportösen entnehmen und mit
den zwei Tellerfedern auf die Maschine schrauben. Unter
Zuhilfenahme einer Hebevorrichtung die Maschine aus der
Verpackung heben. Die Lenkräder auf der Vorderseite und
die starren Räder auf der Rückseite der Maschine anbrin-

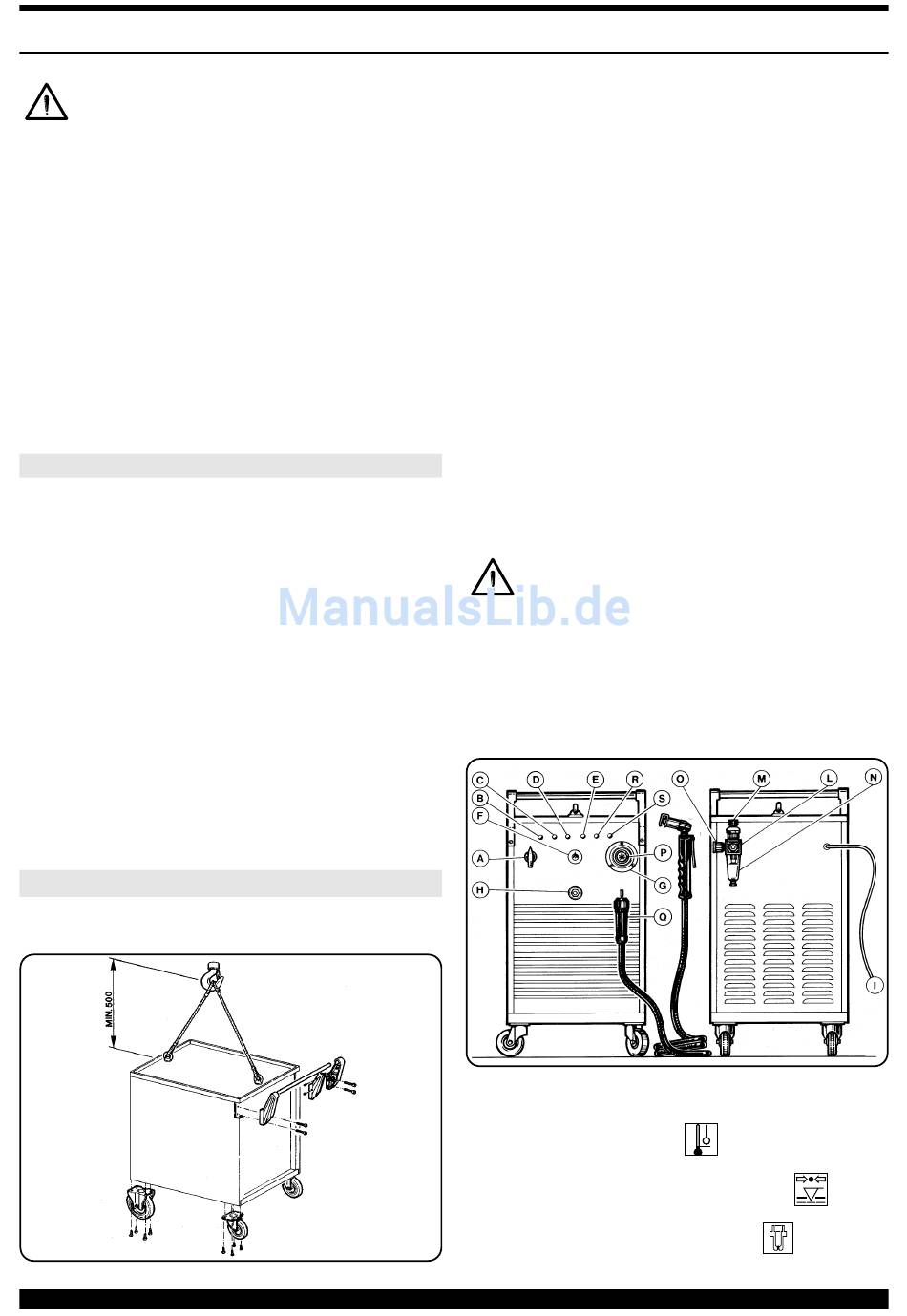

gen. Den Griffbügel wie in Abb.1 gezeigt anbringen. Der
Griffbügel soll zum Aufheben der Mashine nicht gebraucht
werden.
Das Gerät in einem ausreichend belüfteten Raum aufstellen,
wobei darauf zu achten ist, daß Kühllufteintritt und
Kühlluftaustritt nicht behindert werden.
1.2 MONTAGE DES BRENNERS
Diese Anlage eignet sich ausschließlich für die Brenner
CEBORA P70 und P150, sowohl für den Hand- als auch
für den Automatikbetrieb.
Den Anschlußstecker Q des Schlauchpakets in die
Schutzvorrichtung G einführen und dann in die Anschluß-
buchse P einstecken. Die Überwurfmutter des Anschluß-
steckers Q bis zum Anschlag drehen, damit das Austreten
von Luft verhindert wird, da hierdurch der einwandfreie
Betrieb des Brenners beeinträchtigt werden könnte.
Es ist darauf zu achten, daß der stromführende
Zapfen nicht verbeult (ein verbeulter Zapfen ist nur
schwer wieder zu lösen) und die Stifte des
Anschlußsteckers Q des Schlauchpakets nicht verbogen
werden (da dann der Anschlußstecker Q nicht mehr korrekt
in die Anschlußbuchse P eingesteckt und somit die Anlage
nicht betrieben werden kann).
Die Schutzvorrichtung G auf der Platte festschrauben.
1.3 BESCHREIBUNG DER EINRICHTUNGEN
A) Betriebsschalter
B) Netzkontrolleuchte.
C) Kontrolleuchte Thermostat.
D) Kontrolleuchte "Ungenügender Luftdruck".
Abb.1
E) Kontrolleuchte "Elektrode verbraucht".
Abb.2
