Cebora PROF 152 Betriebsanleitung Seite 7

empfohlen, um eine übermäßige Oxidation und einen über-
mäßigen Verbrauch der Verschleißteile, eine Beschädigung
des Brenners und
Schneidgeschwindigkeit und qualität zu vermeiden.
• Die in der Luft vorhandenen Verunreinigungen können auch
zu Schwierigkeiten beim Zünden des Lichtbogens führen.
Sollte dieser Umstand eintreten, das Ende der Elektrode und
das Innere der Düse mit sehr feinkörnigem Schleifpapier rei-
nigen.
• Sicherstellen, daß die neuen Elektroden und Düsen, die
montiert werden sollen, sauber und fettfrei sind.
• Zur Vermeidung von Schüden am Brenner immer
Originalersatzteile verwenden.
5 WARTUNG DES BRENNERS (Abb.10)
Vor jedem Eingriff am Brenner immer die Maschine all-
polig vom Netz trennen.
5.1 AUSTAUSCH DER VERSCHLEIßTEILE
Die Abbrandteile sind: Elektrode G, Diffusor F und Düse E.
Diese Teile können erst ausgetauscht werden, wenn die
Düsenspannhülse D abgeschraubt wurde.
Die Elektrode muß ausgetauscht werden, wenn sie in der
Mitte einen Krater mit einer Tiefe von ca. 1,5 mm aufweist.
Wird die Elektrode nicht ausgetauscht, wenn sie verbraucht
ist, sperrt die Maschine und der Kontrolleuchte E (Abb.2)
leuchtet auf. Zum Rücksetzen die Maschine abschalten, die
Elektrode austauschen und durch Betätigung des
Drehknopfes A die Maschine wieder einschalten.
Wird die Elektrode nicht ausgetauscht, wenn sie verbraucht
ist, sperrt die Maschine und der Kontrolleuchte E (Abb.2)
leuchtet auf. Zum Rücksetzen die Maschine abschalten, die
Elektrode austauschen und durch Betätigung des
Drehknopfes A die Maschine wieder einschalten.
ACHTUNG! Die Elektrode nicht mit Gewalt, sondern mit
"Gefühl" Losdrehen, bis sich das Gewinde lockert.
Das Gewinde der neuen Elektrode mit dem mitgelieferten
Silikonschmiermittel schmieren.
eine Herabsetzung
Die neue Elektrode von Hand bis zum Anschlag in ihren
Sitz einschrauben und mit dem mitgelieferten Schlüßel
der leicht anziehen.
Die Düse muß
Mittelbohrung verdorben oder im Vergleich zur Bohrung einer
neuen Düse übermäßig erweitert ist.
Der Diffusor F muß ausgetauscht werden, wenn eines der
Enden zu verkohlen beginnt. Dieses Bauteil bleibt oft auf-
grund der thermischen und mechanischen Belastungen,
denen es ausgesetzt ist, an der Elektrode G oder an der
Düse E kleben. Zum Lösen wird die Verwendung des
Abziehers O empfohlen, der in der Ausstattung des Geräts
enthalten ist und das Lösen des Diffusors gestattet, ohne
daß dieser beschädigt wird.
Sicherstellen, daß die Elektrode G, der Diffusor F und die
Düse E korrekt montiert sind und daß die Düsen-
spannhülse D gut verschraubt ist.
Das Fehlen dieser Bauteile beeinträchtigt den Betrieb
der Maschine und gefährdet die Sicherheit des
Bedieners.
5.2 AUSTAUSCH DES BRENNERKÖRPERS Q
Die Schrauben lösen, um den Griff zu öffnen. Die Schrauben
lösen, mit denen die Ösen der Sicherheitsleitungen S-S1 ver-
schraubt sind. Den Isolierschlauch K1 aufschneiden und die
Schraube lösen, mit der das Kabel für den Pilot-Lichtbogen
U festgeklemmt ist. Den Isolierschlauch K aufschneiden und
das Anschlußstück V abschrauben. Die genannten
Arbeitsschritte in umgekehrter Reihenfolge ausführen, um
den neuen Brennerkörper zu montieren.
Die Isolierung des Anschlußstücks V und des Leiters U wird
hergestellt, indem
Isolierschläuche K und K1 mit einer kleinen Flamme (z.B. mit
einem Feuerzeug) leicht erhitzt, so daß sie an den
Anschlußstücken haften bleiben. Vor der Montage des Griffs
sicherstellen, daß die Verbindungen fest angezogen sind.
5.3 AUSTAUSCH DES ZENTRALANSCHLUSSES W
Den Gewindering I lösen und die Kabelbinder, mit denen das
ausgetauscht werden,
man die wärmeschrumpfenden

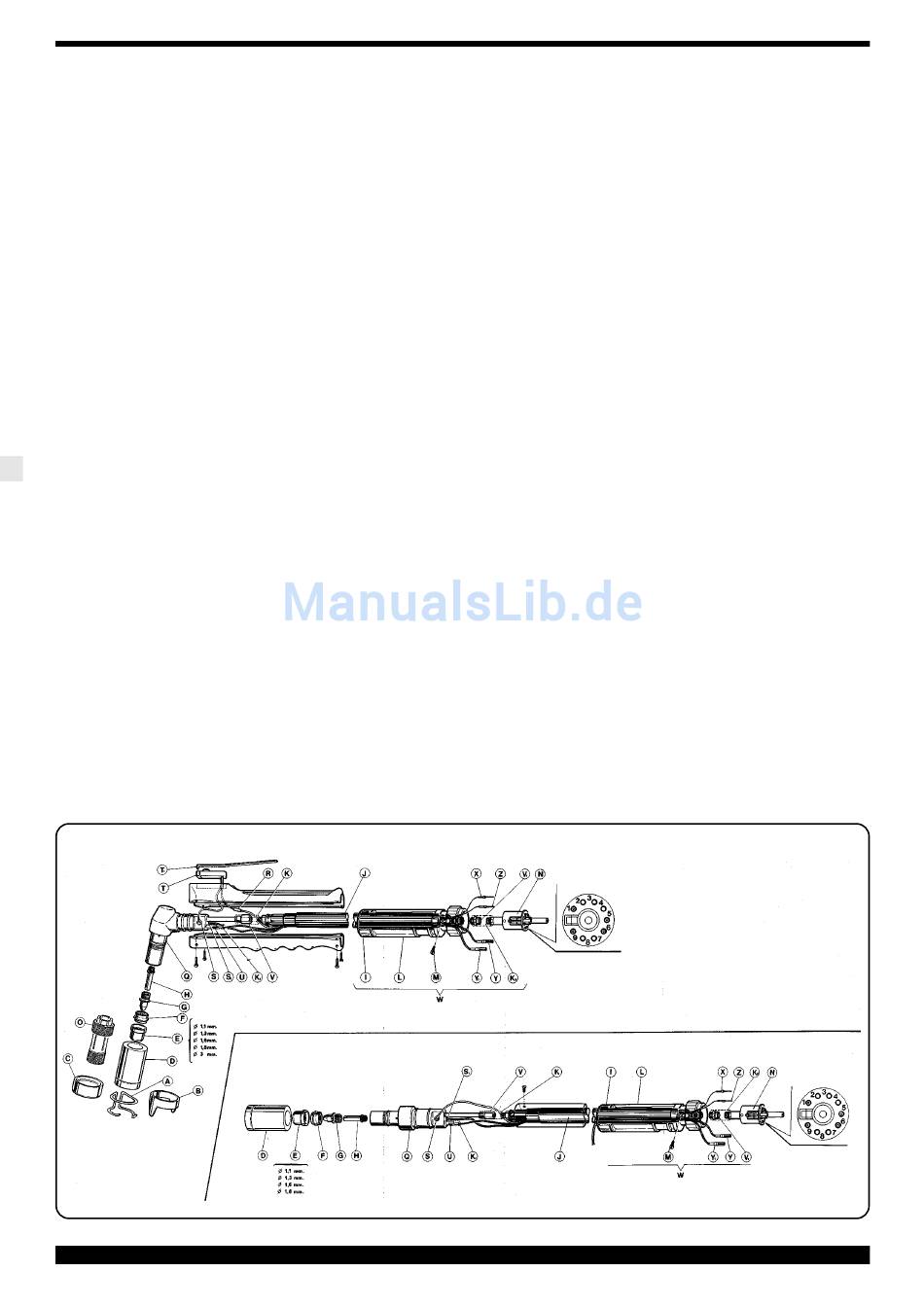

Abb. 10
wenn die
