Dieser Kontrolleuchte leuchtet auf, wenn gefährliche
Betriebsbedingungen vorliegen.
F) Schneidstromeinsteller.
G) Schutzvorrichtung für Schlauchpaketeanschluß.
H) Steckbuchse für die Werkstückleitung (Massenanschluß)
I) Netzanschlußkabel.
L) Druckluftanschluß (Innengewinde 1/4" Gas)
M) Luftdruckminderer mit Wasserabscheider.
N) Kondenswasserschauglas.
O) Manometer.
P) Anschlußbuchse für Schlauchpaket.
Q) Anschlußstecker Schlauchpaket.
R) Kontrolleuchte Maschinensperre (nur bei PROF122).
S) Kontrolleuchte : Schneiden mit Werkstückkontakt verbo-
ten (nur bei PROF122).
Diese Kontrolleuchte leuchtet auf, wenn die Düse das
Werkstück beim Schneiden nicht berühren darf.

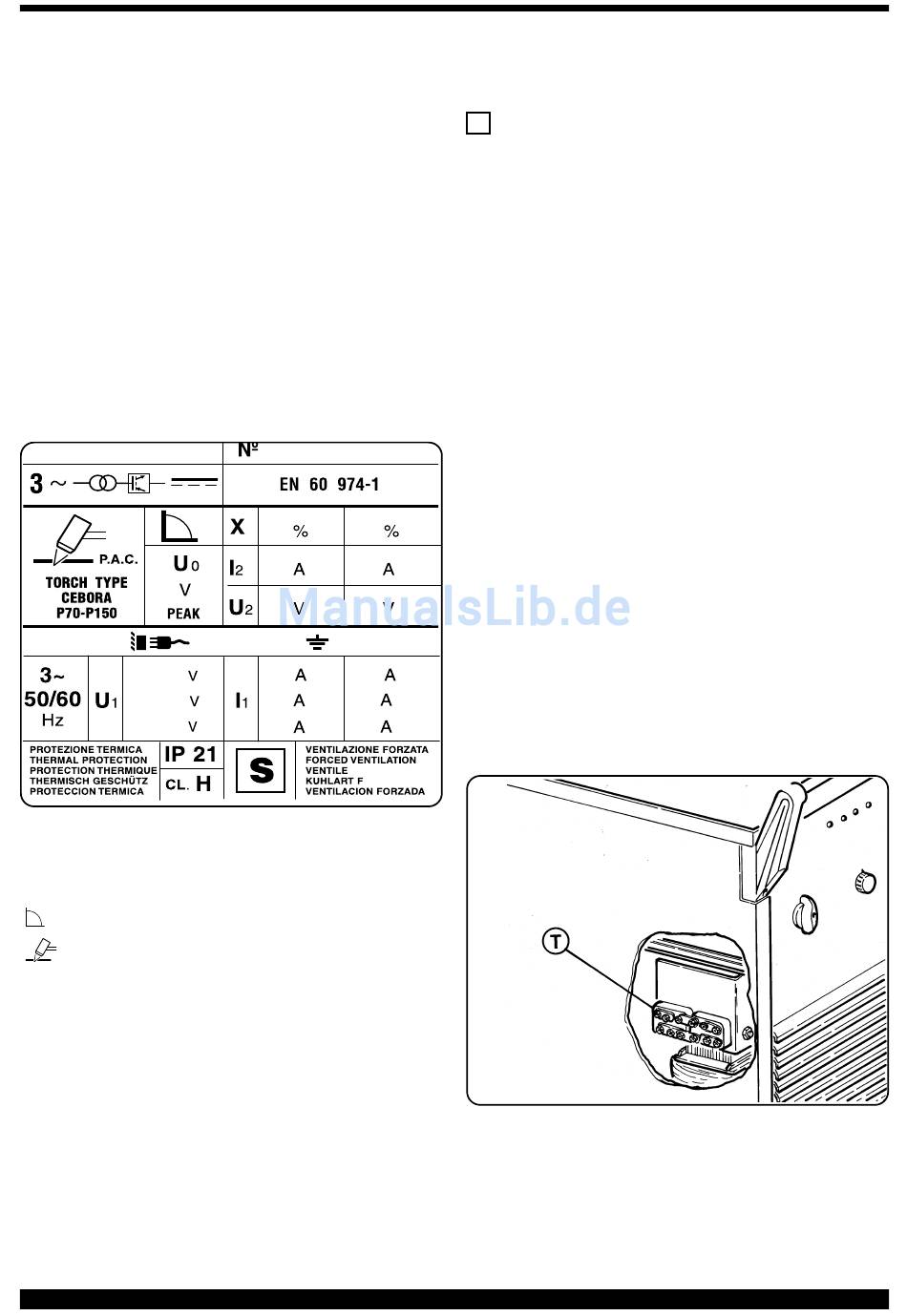

1.4 ERLÄUTERUNGEN ZU DEN TECHNISCHEN DATEN
IEC 974.1 Das Gerät wurde in Übereinstimmung mit diesen
EN60974.1 internationalen Normen gebaut.
N°.
Seriennummer; diese Nummer ist bei jeder das
Gerät betreffenden Anfrage anzugeben.
Abfallende Kennlinie.
Geeignet zum Plasmaschneiden.
Brenner-Typ, der mit diesem Gerät verwendet
TORCH TYPE
werden darf.
Uo
Sekundäre Leerlaufspannung (Spitzenwert).
X
Prozentuelle Einschaltdauer.
Zeitdauer in Prozent, bezogen auf 10 Minuten,
über die das Gerät bei einer bestimmten
Stromstärke arbeiten kann, ohne daß es zu
einer Überhitzung kommt.
I2
Schneidestrom.
U2
Sekundärspannung bei Schneidestrom I2..
U1
Nenn-Anschlußspannung.
3~50/60Hz Stromversorgung dreiphasig 50 oder 60 Hz.
I1
Stromaufnahme bei entsprechendem
Schneidestrom I2.
IP21
Schutzart des Gehäuses.
Grad 1 als zweite Ziffer bedeutet, daß die
Maschine nicht zum Betrieb im Freien bei Regen
geeignet ist.
S
Das Gerät darf in Umgebungen mit erhöhter
electricher Gefährdung betrieben werden.
ANMERKUNG: Das Gerät kann außerdem in Umgebungen
mit dem Verunreinigungsgrad 3 betrieben werden (siehe IEC
664).
1.5 EINRICHTUNG
Die Installation der Maschine muß von qualifizierten
Fachkräften ausgeführt werden. Der Netzanschluß darf
nur
von
einer
vom
Versorgungsunternehmen zugelassenen Elektrofach-
kraft vorgenommen werden. Alle Anschlüsse müssen in
Übereinstimmung mit den geltenden Bestimmungen
und unter
umfassender
verhütungsvorschriften ausgeführt werden.(CENELEC
HD 427).
Die Luftförderleitung an den Anschluß L anschließen und
sicher-
stellen, daß die Anlage mindenstens 250L/min mit einem
Luftdruck von 5bar (0,5MPa).
Wird die Luftversorgung mit Hilfe einer Druckluftflasche
bewerkstelligt, muß diese über einen Druckregler verfügen.
Niemals einen Druckluftbehälter direkt an den
Druckminderer der Maschine anschließen. Der Druck
könnte die Belastbarkeit des Druckminderers über-
schreiten und damit zu dessen Explosion führen.
1.5.1 Netzanschluß
Sicherstellen, daß die Netzspannung mit den Angaben auf
dem
an
der
Versorgungsleitung
Leistungsschild
übereinstimmt. Andernfalls
Klemmleiste hinter der Schutzverkleidung T einen
Spannungswechsel vornehmen (Abb. 3).
Abb.3
Die Maschinen verfügen über Betriebsschalter; daher gilt fol-
gendes:
a) Im Falle eines festen Netzanschlusses ohne Stecker
einen in Abhängigkeit von den Angaben auf dem
Leistungsschild ausgelegten Hauptschalter installieren.
b) Im Fall eines beweglichen Anschlusses mit Stecker muß
dieser einen den Angaben auf dem Leistungsschild entspre-
zuständigen
Elektrizitäts-
Beachtung
der
Unfall-
angebrachten
an
der
3
