10. Uranus & Neptun HK Stil
Montage der Anschlussbox für Aussen-/Frischluft

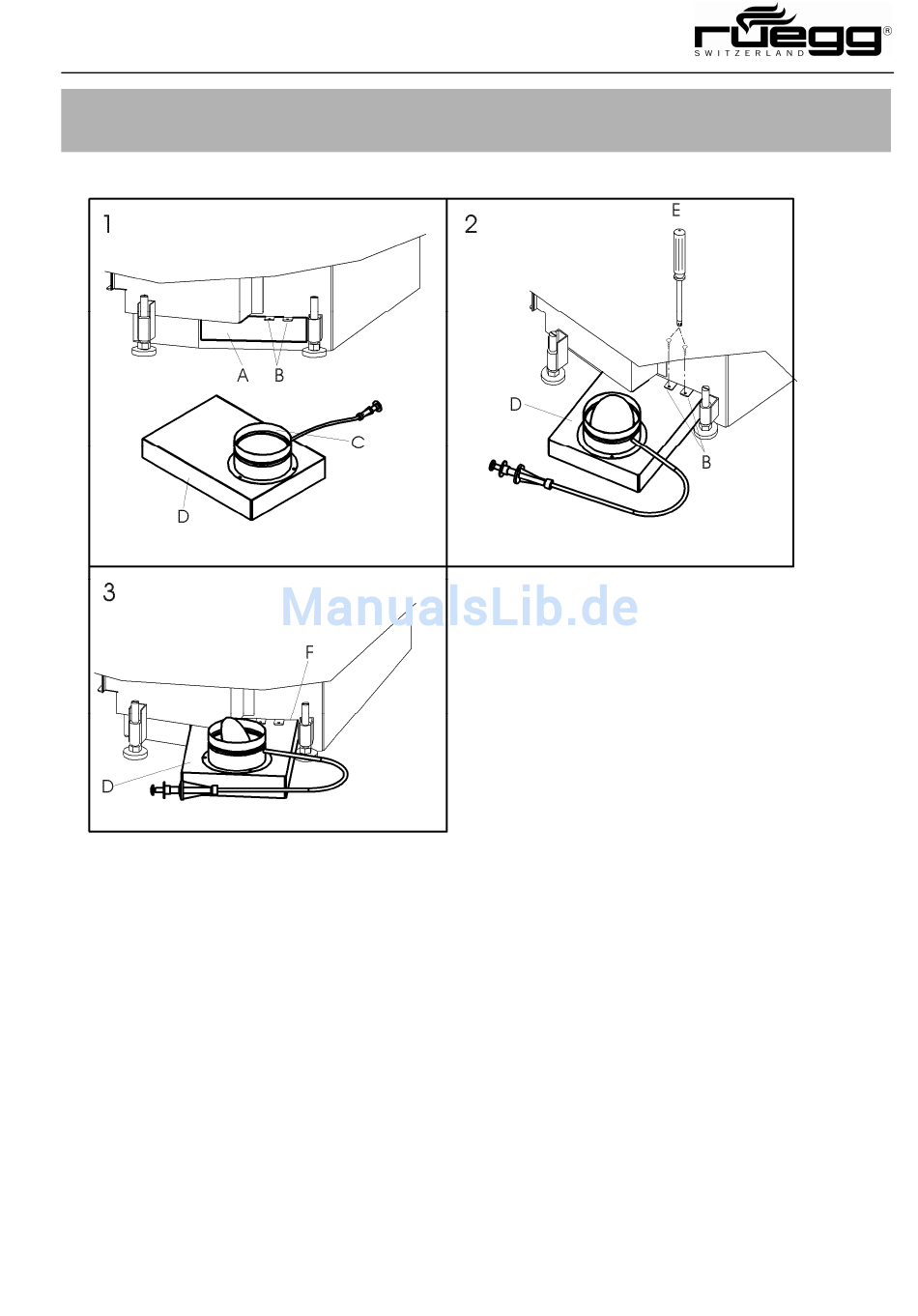

1. Auf der gewünschten Seite den perforierten Teil (A) mit dem Hammer heraus-
schlagen und die beiden Laschen (B) nach aussen biegen.
Die FL-Klappe (C) kann nun mit den im Set vorhandenen Blechschrauben in be-
liebiger Richtung oben auf der Anschlussbox (D) befestigt werden.
2. Die Anschlussbox (D) in die Öffnung (A) schieben und entsprechend platzieren.
Die 2 Laschen (B) bestimmen, wo man die Löcher Ø 3.5 mm in die Anschlussbox
(D) bohren muss. Die Anschlussbox muss dann mit den beiden restlichen Blech-
schrauben am Gerät befestig werden (E).
3. Damit keine falsche Luft in den Einsatz eindringt, sollte die Anschlussbox (D) am
Gerät abgedichtet (F) werden (z.B. Dichtungskitt, Aluklebeband etc.).
Der Bedienungsgriff der Verbrennungsluftklappe wird in der Verkleidung gut zu-
gänglich montiert. Der Seilzug darf nicht geknickt oder eng geschlauft werden.
Auch darf er nicht über heisse Flächen geführt werden!
