5. Einbauvorschriften

7
3
2
23
1
4
5
6
22

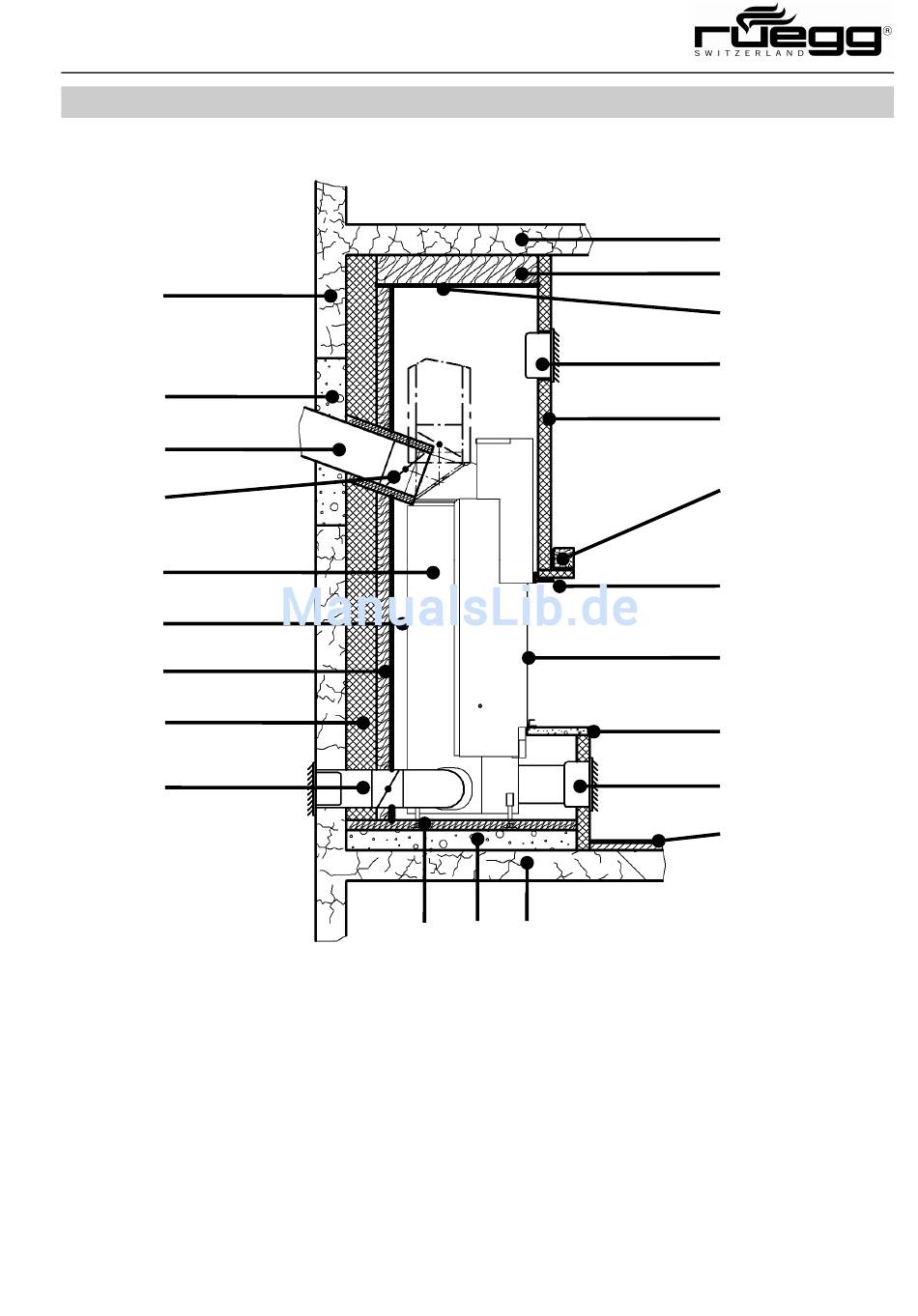

Einbaubeispiele für Kamineinsatz vor einer zu schützenden Wand (z.B. Holz)
1 Kamineinsatz
2 Verbindungsstück
3 Mineralischer Baustoff
4 Konvektionsraum
5 Wärmedämmschicht
6 Vormauerung*
7 Zu schützende Wand
8 Wärmedämmschicht
*
nur bei zu schützenden Wänden erforderlich.
Montageanleitung
8 9
9 Betonplatte*
10 zu schützender Aufstellboden
11 Glasscheibe
12 Bank /Verkleidung
13 Zierbalken
14 Umluft- /Raumlufteintritt
15 Zuluft- /Warmluftaustritt
16 Kaminschürze
10
17 zu schützende Decke
18 Wärmedämmschicht
19 Eindeckung
20 Tragrahmen
21 Bodenvorlage
22 Aussen- /Frischlufteintritt
mit Fassadensieb und
zusätzlicher Klappe
23 Abgas- /Drosselklappe
17
18
19
15
16
13
20
11
12
14
21
13
