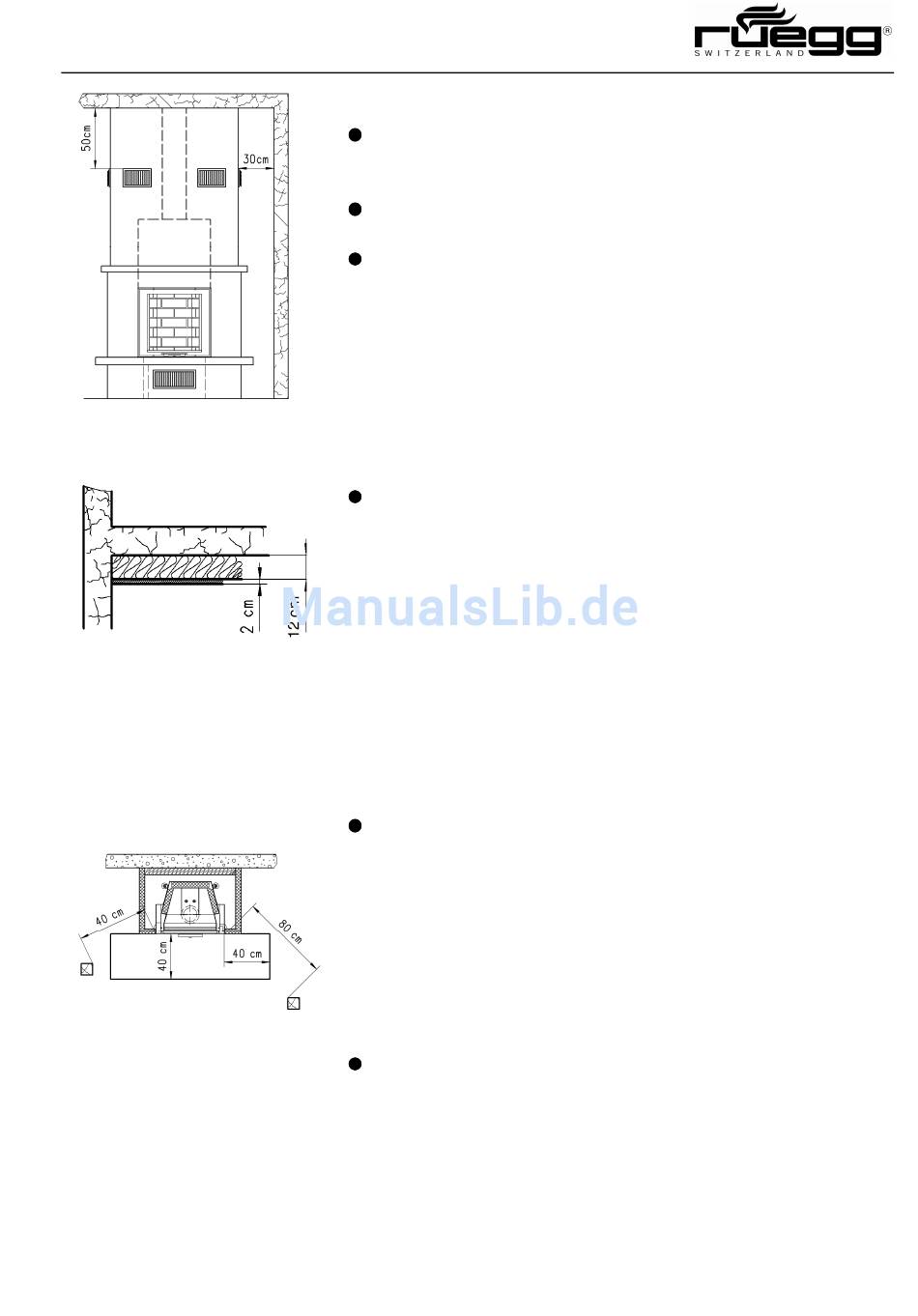

5.9. Konvektionsluftführung
Der Querschnitt für die Lufteintrittsöffnung [14] und die
Luftaustrittsöffnung [15] soll jeweils 700 cm² betragen,
mindestens aber 350 cm².
Mindestens 200 cm² der Lufteintritts- und Luftaus-
trittsöffnung dürfen nicht verschliessbar sein.
In einem Bereich von 30 cm neben und 50 cm über
den Luftaustrittsöffnungen [15] dürfen sich keine
brennbaren Baustoffe, z.B. Holzdecke, und keine Ein-
baumöbel befinden.
5.10. Decke über dem Kamineinsatz
Reicht der Kaminschürzenhohlraum über dem Kamin-
einsatz bis zur Zimmerdecke [17], so muss diese ge-
schützt werden, wenn:
- sie aus brennbaren Bauteilen besteht
- sie als tragendes Element dient.
Der Schutz besteht aus einer 12 cm dicken Wärme-
dämmschicht [9] und 2 cm dicken tragfähigen minera-
lischen Eindeckung [19]
ACHTUNG: Für den Einsatz von Ersatzdämm-
stoffen gelten die Hinweise des Herstellers!

5.11. Fussboden vor dem Kamineinsatz

Der Fussboden vor dem Kamineinsatz muss aus
nichtbrennbarem Material bestehen. Mindest-
Abmessungen dieser nichtbrennbaren Fläche:
Nach vorn:
- mindestens 40 cm.
Nach den Seiten:
- mindestens 40 cm.

5.12. Brandschutz im Strahlungsbereich

Von der Feuerraumöffnung müssen nach oben und
nach den Seiten mindestens 80 cm Abstand zu
brennbaren Bauteilen eingehalten werden. Bei Anord-
nung eines beiderseits belüfteten Strahlungsschutzes
genügt ein Abstand von 40 cm.
