SMART-LINE
ECO-LINE
7
2
3
1
6
4
Bild gilt sinngemäss für flache
und runde Geräte
8
3
1
7
6
5
Bild gilt sinngemäss für eckige
und spitze 90° Geräte
1
2
3
5
9
7
8
Bild gilt sinngemäss für
Tunnelgeräte
Montageanleitung

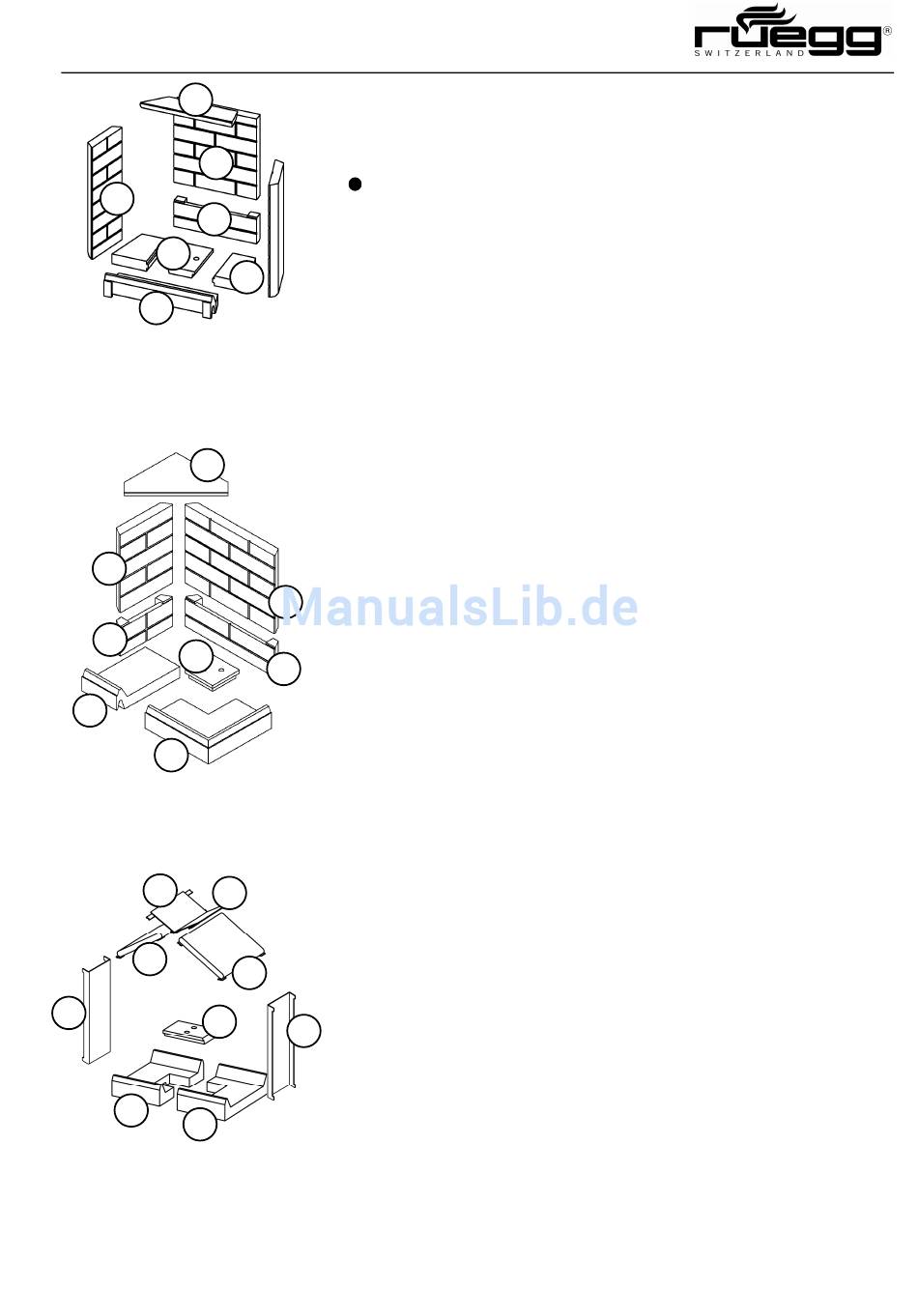

6.8. Feuerraum
Die Schamotte-Elemente ohne Mörtel in den Feuer-
raum einlegen.
Reihenfolge:
1. Rückwand unten (Eindüsungsstein)
5
2. Rückwand oben
3. Seitenwände (mit Haltelaschen arretieren)
4. Boden-Frontstein
5. Boden-Seitensteine
6. Boden-Einlegestein (oder Aschekastenset)
7. Prallplatte (auf Rückwand schieben und auf seitli-
che Haltelaschen auflegen)
Reihenfolge:
1. Seitenwand unten
2. Rückwand unten
3. Seitenwand oben (mit Haltelasche arretieren)
4
4. Rückwand oben (mit Haltelasche arretieren)
5. Boden-Frontstein
6. Boden-Seitenstein
2
7. Boden-Einlegestein (oder Aschekastenset)
8. Prallplatte (auf Rückwand schieben und auf
seitliche Haltelaschen auflegen)
Reihenfolge:
1. * Leitblech links (auf Haltewinkel legen)
2. * Leitblech rechts (auf Haltewinkel legen)
3. * Prallplatte links (auf Haltewinkel legen)
4
4. * Prallplatte rechts (auf Haltewinkel legen)
5. ** Seitenwand links
6
6. ** Seitenwand rechts
7. Bodenstein links
8. Bodenstein rechts
9. Boden-Einlegestein oder Aschekasten
* nur Jupiter Tunnel
** nur Neptun und Uranus
21
