2 INSTALLATIONSANLEITUNG

2.2.2 Montage des Remote-Monitors

Der Remote-Monitor sollte im Wohnwagen oder Wohnmobil montiert werden.
Verwenden Sie hierzu die mitgelieferte Montageschablone. Der Remote-Monitor
kann jedoch an einem beliebigen Ort montiert werden, solange er vor rauen
Umweltbedingungen geschützt ist.
Abb. 2.2.2.1 und 2.2.2.2 zeigen die aufl iegende und versenkte Montage des
Remote-Monitors; Abb. 2.2.2.3 zeigt, wie der Remote-Monitor abgenommen wird.

Versenkte Montage

1
Markieren Sie die Position anhand der
Schablone (Seite 36) und bohren bzw.
schneiden Sie die Montagelöcher in die
Wand.
3
Montieren Sie die innere Baugruppe mit 4
geeigneten Schrauben an der Wand.
5
2
Führen Sie das Kabel für den Remote-
Monitor durch das Loch und schließen Sie
es an den Remote-Monitor an.
4
Stecken Sie das Frontteil auf die innere
Baugruppe.

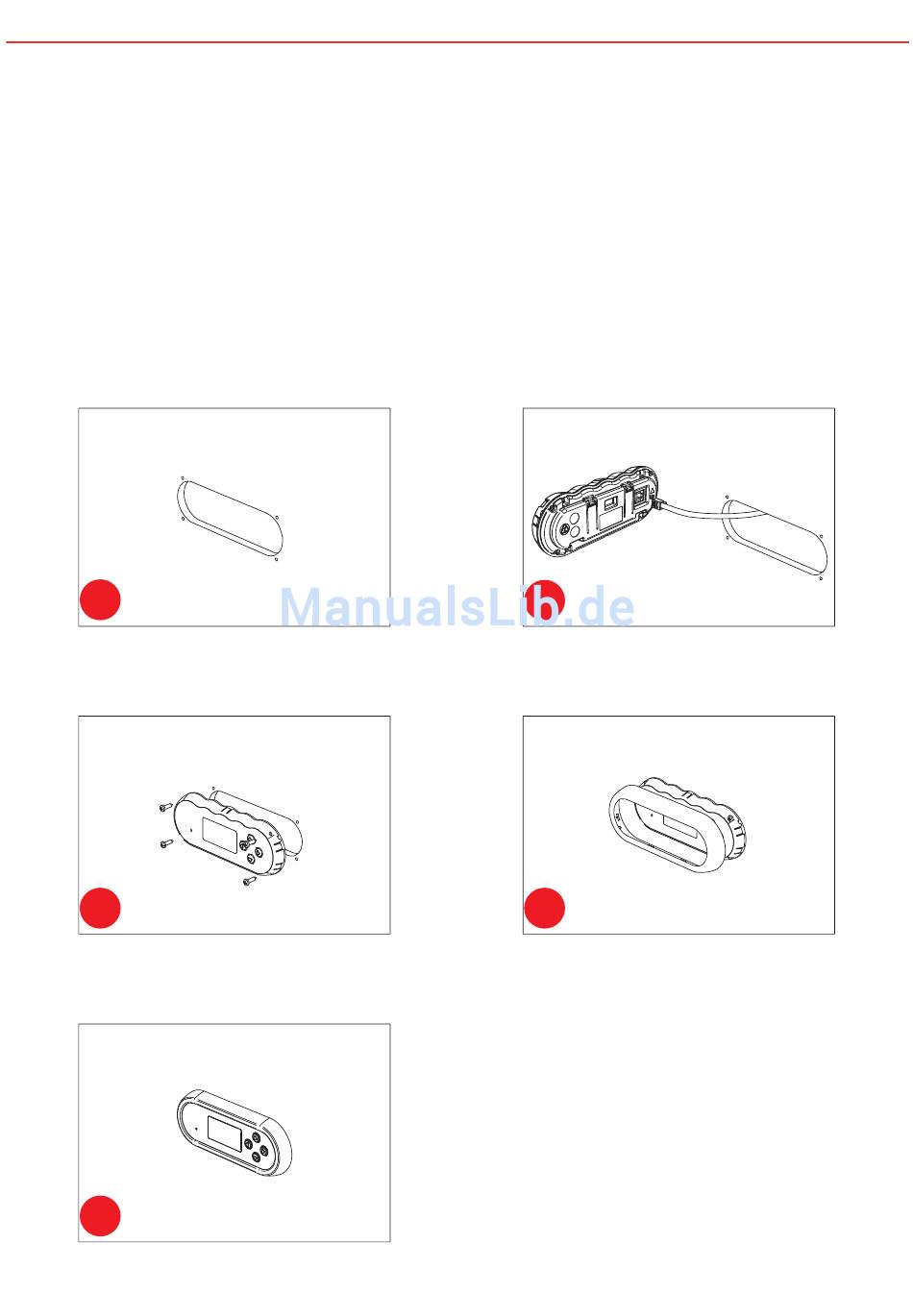

Abb. 2.2.2.1 - Versenkte Montage des
Remote-Monitors
13
