Montage Der Haupteinheit - Redarc Manager30 Installationsaleitung

2 INSTALLATIONSANLEITUNG

2.2.1 Montage der Haupteinheit

Setzen Sie den Haupteinheit weder Regen, noch Schnee, Spritz- oder Bilgenwasser
aus. Der Manager30 sollte für optimalen Betrieb in einer Umgebung montiert
werden, in der die Temperatur normalerweise unter 35 °C liegt und einen
Höchstwert von 60 °C nicht überschreitet.
Die Haupteinheit muss mit mindestens 10 cm Luft an der Oberseite installiert
werden, um ausreichenden Luftstrom über die Kühlrippen zu gewährleisten. Die
Haupteinheit sollte möglichst nah am Bordakku installiert werden. Die Kabellänge
sollte unter 2 m bleiben.
Die Haupteinheit muss an allen vier Löchern mit M6-Schrauben auf einen soliden,
fl achen Untergrund montiert werden.
Die Haupteinheit muss mit geeigneten Schrauben montiert werden. Eine nicht korrekt (z.
B. mit Klebstoff) montierte Einheit führt zu unzuverlässigem Betrieb des Ladegeräts.
REDARC empfi ehlt, die Haupteinheit so zu montieren, dass optimaler Luftstrom
über die Kühlrippen gewährleistet ist. Der horizontale Einbau der Einheit (siehe
Abb. 2.2.1.1) wird empfohlen; ein vertikaler Einbau (siehe Abb. 2.2.1.2) ist
akzeptabel. Montieren Sie die Einheit NICHT wie in Abb. 2.2.1.3 gezeigt.

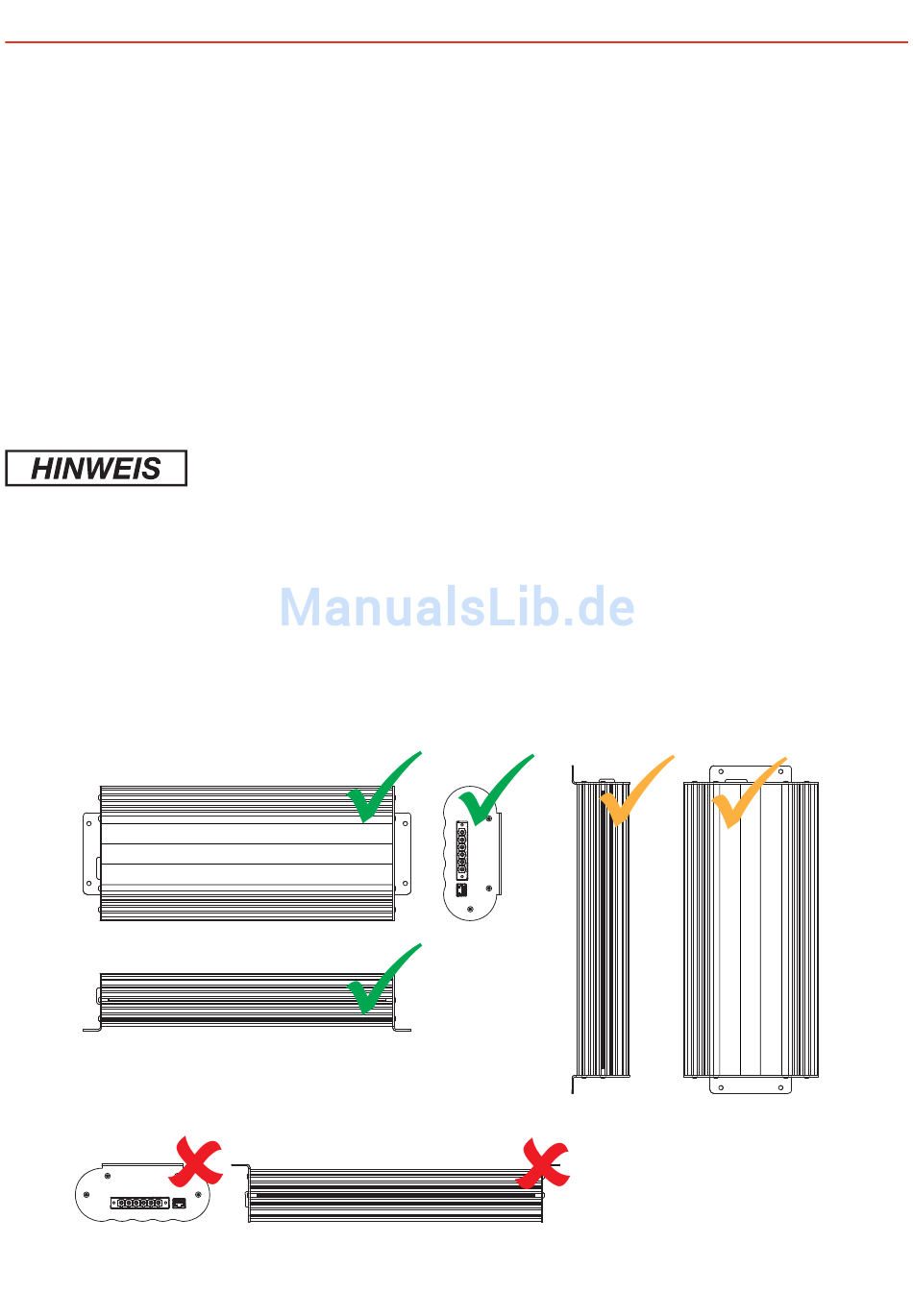

Abb. 2.2.1.1 - Horizontaler Einbau wird
Abb. 2.2.1.3 - Montieren Sie die Einheit NICHT auf
empfohlen
NICHT empfohlen
dem Kopf stehend.
Ideal
Abb. 2.2.1.2 - Horizontale Montage ist
12
Akzeptabel
akzeptabel.
