Schleifenwiderstandsmessung ohne Auslösen des RCD/FI
5.6 Schleifenwiderstandsmessung ohne
Auslösen des RCD/FI
Diese Messung dient zur Schleifenmessung in
Stromkreisen mit RCD/FI - Schutzschaltern, ohne
dass der RCD/FI-Schutzschalter durch die Messung
ausgelöst wird.
Um ein möglichst genaues Messergebnis zu
erhalten, sollten sämtliche Verbraucher ausge-
schaltet oder vom Netz getrennt und das zu
prüfende Objekt fehlerfrei sein.

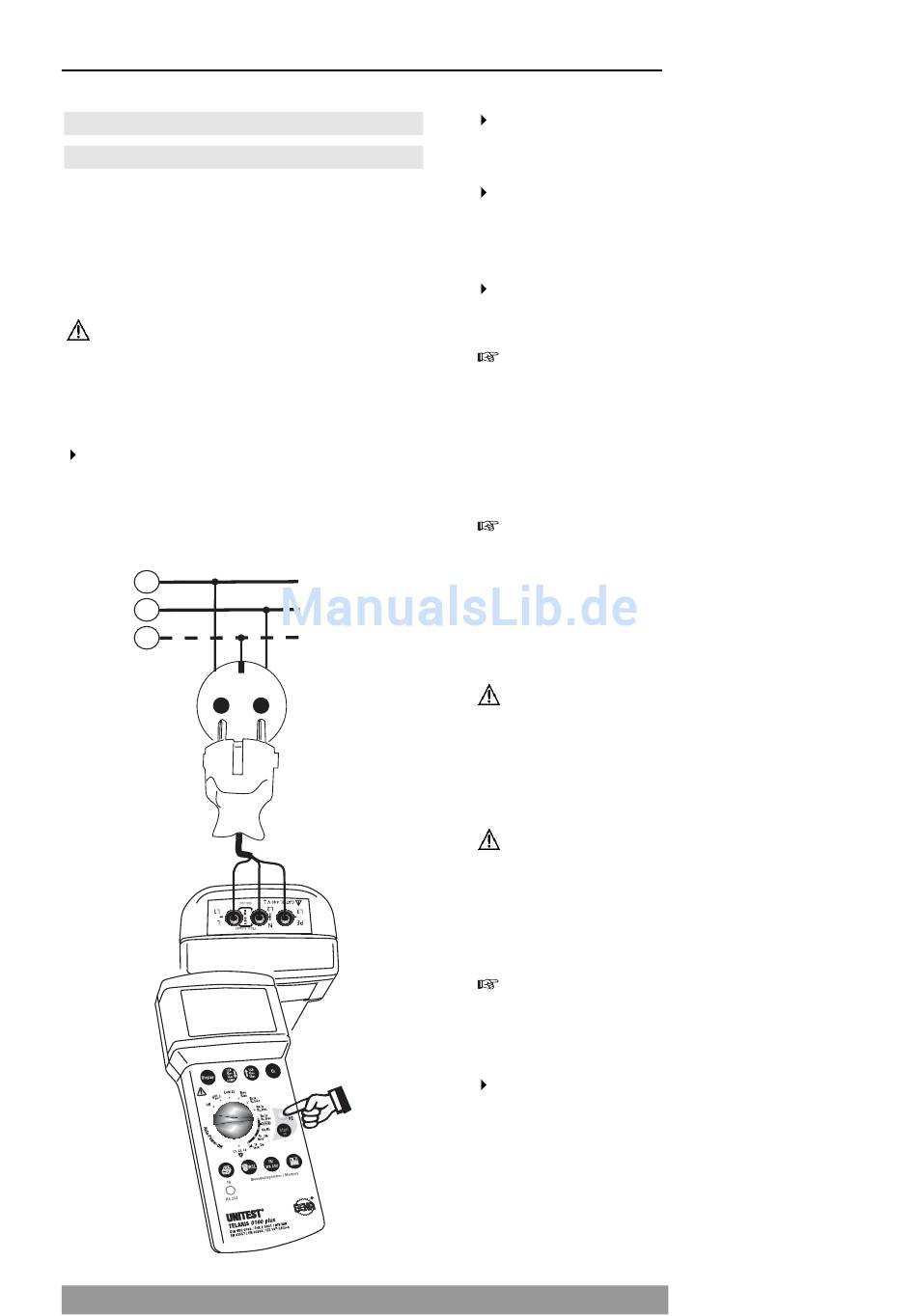

Verbinden Sie den Messadapter Schukostecker
Messstecker' mit dem Telaris 0100 plus, indem
Sie die mit L, N, PE bezeichneten Messstecker
in die entsprechenden Buchsen L (33), N (34)
und PE (35) stecken.
L
N
PE
20
Stecken Sie den Schukostecker in die zu prü-
fende Steckdose.
Mittels Drehschalter "Messfunktion" (32) die
Funktion Schleifenwiderstand (RS,IK [RCD/FI])
anwählen.
Berührungsspannungsgrenze durch Drücken
der Taste 'UL' (24) auswählen.
Die Steckdose wird permanent auf Fehlerfrei-
heit geprüft. Wenn im Display das 'Stecker um
180° drehen' - Symbol (7) erscheint, dann
muss der Schukostecker umgedreht, bzw. die
Anschlüsse L und N am Gerät müssen ge-
tauscht werden.
Erscheint im Display das Symbol für Steckdo-
senfehler (6), liegt ein Fehler in der Steckdo-
senverdrahtung vor. Liegt zwischen N und PE
eine Spannung größer als die gewählte Berüh-
rungsspannungsgrenze, erscheint im Display
'UB>UL' (4).
Für eine komplette Prüfung der Steckdose
muss die Berührungselektrode PE (25) berührt
und die Anzeige im Display beachtet werden.
Nur die Berührung der Berührungselektrode
PE (25) erzeugt ein gültiges Ergebnis!
Ertönt das Fehlersignal und erscheinen in der
Anzeige die Symbole 'Achtung' (1) und 'Steck-
dosen - Fehler' (6), liegt ein PE-Fehler vor. D.h.
entweder ist der PE nicht angeschlossen oder
eine hohe Spannung (Phase) liegt am PE an.
Nur bei fehlerfreier Steckdose und polrichti-
gem Anschluss des Messadapters, kann die
Messung gestartet werden.
Zum Starten der Messung die Taste "Start" (26)
drücken. Während der Messung erscheint in der
Anzeige ' - ' .
