Spannungsmessung

5.1 Spannungsmessung
Es dürfen keine Spannungen größer 440 V
AC/DC an die Eingangsbuchsen angelegt wer-
den.
Das Messgerät hat einen internen Überspan-
nungschutz bis max. 500 V AC/DC.
Die Auswahl von Gleich- oder Wechselspan-
nung erfolgt automatisch.
5.1.1

Spannungs- und Frequenzmessung

Messfunktion „UAC DC, f" mittels Drehschalter
"Messfunktion" (32) anwählen

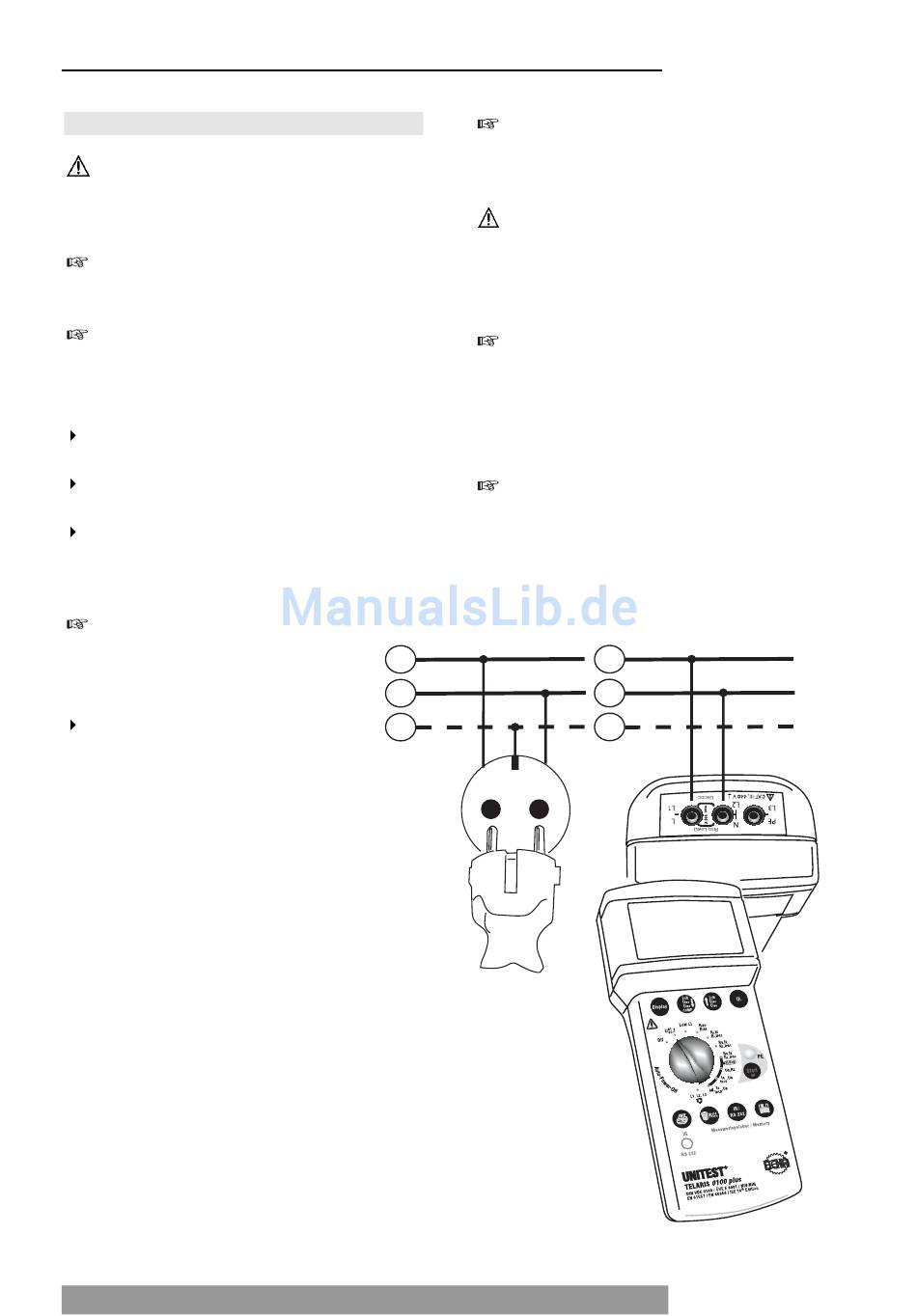

Netzanschlusskabel oder Messleitungen mit
dem Messgerät verbinden.
Verbinden sie nun das Netzanschlusskabel bzw.
die Anschlüsse L und N der Messleitungen mit
dem Prüfobjekt
Bei Gleichspannungsmessung (DC)
ist die Polarität der Buchse L1 negativ
(-) und L2 positiv (+).
Messergebnis vom Display ablesen.
10
Die Wechselspannung (AC) wird im großen Er-
gebnisfeld (12) angezeigt, die Frequenz im klei-
nen Ergebnisfeld (14).
Falls die Spannung größer 440V ist, wird im
großen Ergebnisfeld „>440 V" angezeigt. Tren-
nen Sie in diesem Fall sofort das Messgerät
vom Prüfobjekt.
Liegt die Frequenz außerhalb des Messbe-
reichs, wird im kleinen Ergebnisfeld „---„ an-
gezeigt. Diese Anzeige erscheint auch dann im
Display, wenn die Wechselspannung kleiner
als 5 V ist.
Die Messergebnisse können durch Drücken
der Taste "Speichern" (27) abgespeichert wer-
den.
L
N
PE
L
N
PE
