3.4 Anschluß des Stellantriebes
Leitungen als Feuchtraumkabel mit mind. 1,5 mm
Die Laufrichtung und damit der richtige Anschluß muß bei Inbetriebnahme überprüft werden in-
dem der Betriebsschalter zum Öffnen und Schließen des Ventiles entsprechend auf + und – ge-
stellt wird.
3.5 Anschluß der Pumpen
Alle Leitungen mit mind. 1,5 mm
Klemmen des Reglers führen.
3.6 Klemmenanschlußpläne
Die im folgenden aufgeführten Klemmmenanschlußpläne (Bilder 3, 4, 5 und 6) beinhalten alle
für die jeweilige Anlagenkennziffer möglichen Ein- und Ausgänge. Sollen Ein- bzw. Ausgänge
nicht belegt werden, so muß das bei der Konfiguration Kap. 7.1 (Ebene CO1 bis CO SYS) fest-
gelegt werden.
Legende :
FG
Ferngeber (Klemme 3 bei Raumleitgerät Typ 5244)
Raumfühler (Klemme 1 bei Raumleitgerät Typ 5244)
RF
AF
Außenfühler
RüF
Rücklauffühler
Vorlauffühler
VF
GNDF Fühlermasse
UP
Umwälzpumpe
SLP
Speicherladepumpe
Zirkulationspumpe
ZP
PE
Schutzleiter
NRK und LRK Spannungsversorgung Stellantrieb

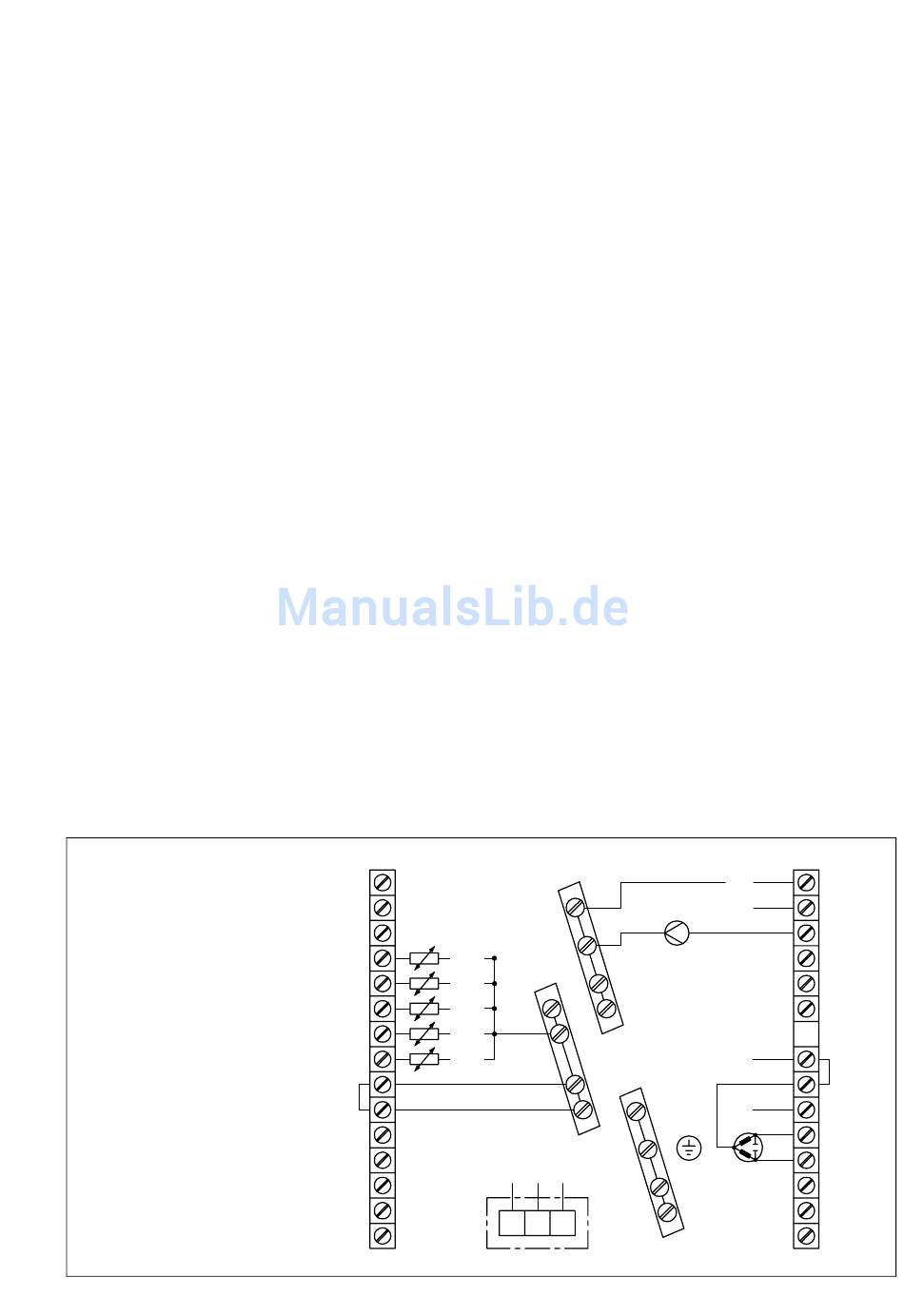

Bild 3
Anlagenkennziffer 1
2
2
nach entsprechendem Schaltbild (Anl 1, 2,3 oder 4) auf die
15
14
13
12
FG
11
RF
10
RüF
9
VF1
8
AF
7
6
5
4
12 11
3
2
Option
Typ 5244
1
an die Klemmen des Reglerausgangs führen.
GNDF
PE
GNDF
3 1 2
N
16
17
L
UP
18
19
20
21
22
N
23
RK
24
L
25
RK
+
26
27
–
28
29
30
9
