D) Sommer- oder Abschaltbetrieb
Eine Trinkwasseranforderung führt zum unmittelbaren Aufbau der Ladetemperatur über den
Speicher, d.h. die SLP wird eingeschaltet. Die ZP läuft gemäß Funktionsblockeinstellung.
Ist CO2 FB 8 = EIN, so wird die SLP erst eingeschaltet wenn die Temperatur am Fühler RüF höher
ist, als die Temperatur am Fühler SF1.
Bei Beendigung der Anforderung wird das Regelventil zugefahren. Während das Regelventil
zufährt wird die Vorlauftemperatur am Fühler VF überwacht. Ist diese bis auf einen eingebbaren
Festwert abgebaut, spätestens jedoch nach zwei Laufzeitperioden des Regelventils, wird die SLP
abgeschaltet. Die ZP arbeitet nach Zeitprogramm.
Anlagenkennziffer 2 mit Umschaltventil CO2 FB 6 = EIN Wahl: 2 (Umschaltventil)
VL RL
M

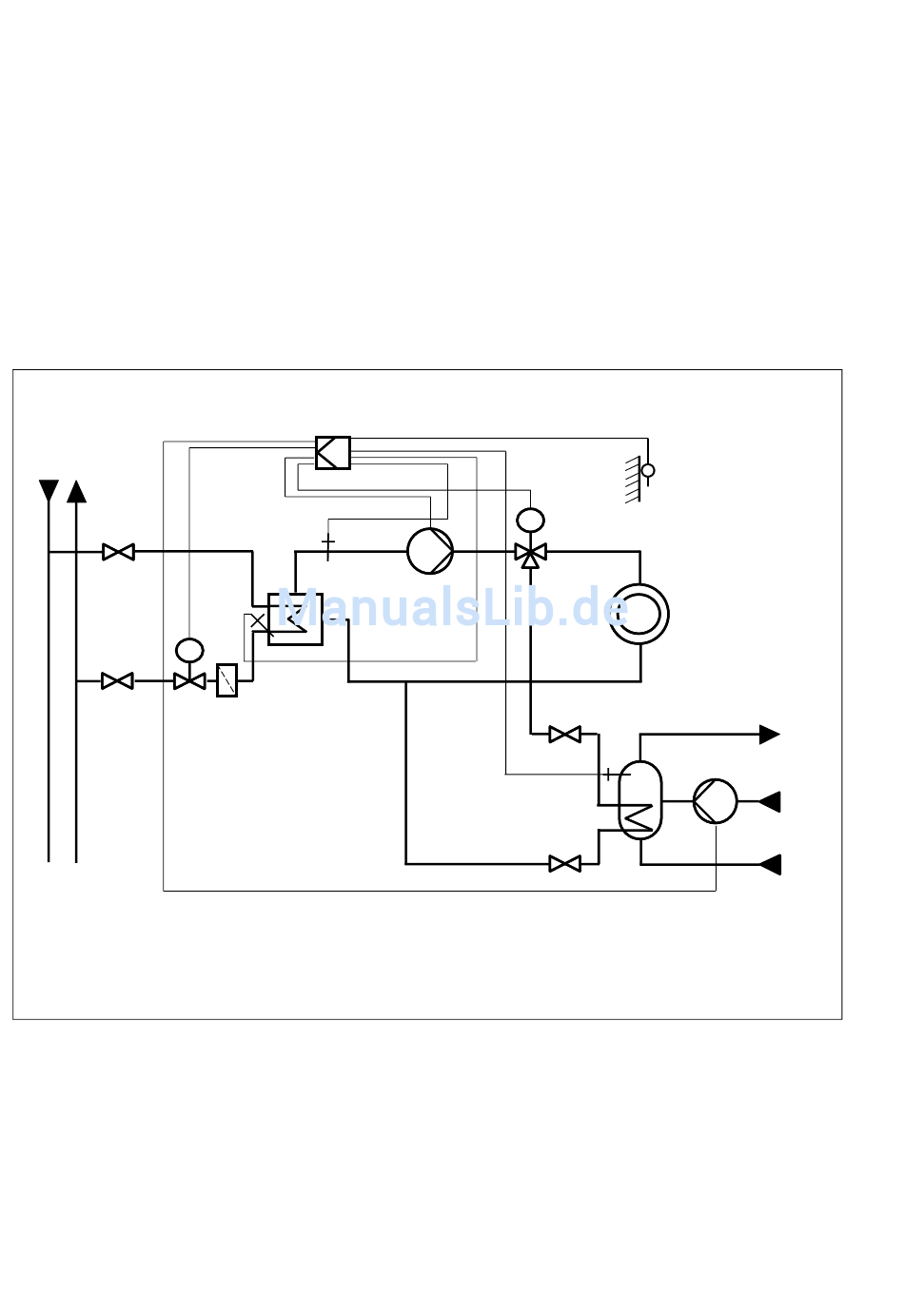

Bild 9 ⋅ Anl 2 Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftem-
peraturbegrenzung und Trinkwassererwärmung im Speichersystem mit Umschaltventil
Bearbeitung einer Trinkwassererwärmung im Speichersystem mit Umschaltventil
A) Die Temperatur am Vorlauffühler ist größer als der Ladetemperatursollwert
Wird im Speicher der Temperaturwert für Trinkwasseranforderung EIN am Fühler SF1 oder die
am Speicherthermostat eingestellte Temperatur unterschritten, so führt der Beginn der Speicher-
ladung erst einmal nur zum Abbau der zu hohen Vorlauftemperatur über den Heizkreis.
Bereits 5 K über dem Ladesollwert (am Vorlauffühler VF gemessen), spätestens nach 3 min. be-
ginnt das Umschaltventil das Wärmeträgermedium in Richtung Speicher zu leiten. Für die
Speicherladung muß die UP weiterlaufen! Die ZP läuft gemäß Funktionsblockeinstellung.
22
VF
RüF
M
UP
SF1
AF
WW
ZP
Zirk.
KW
