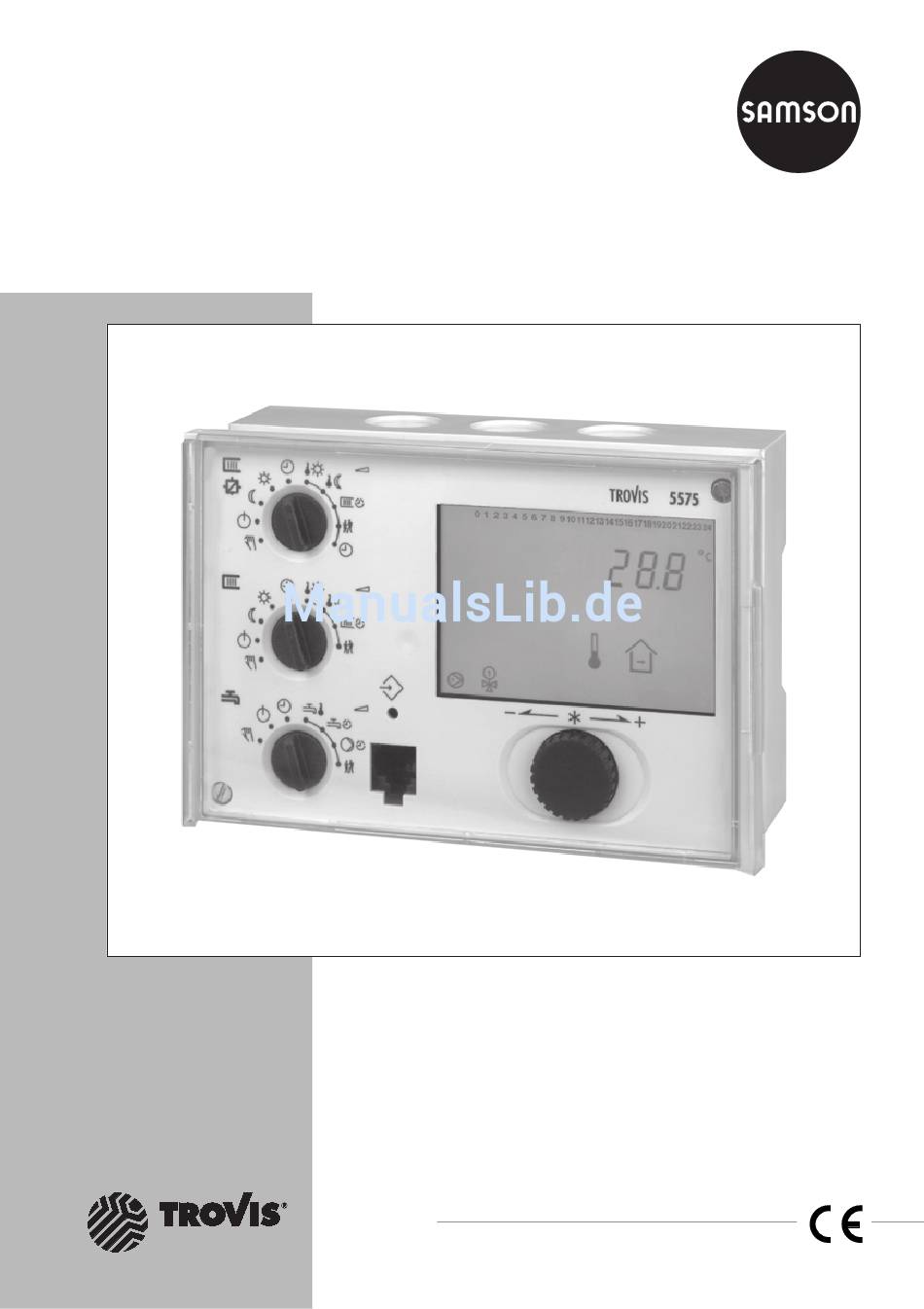

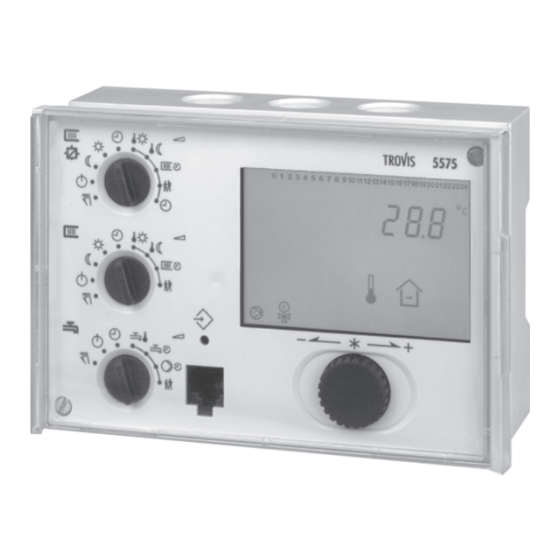

  • Seite 1 Automationssystem TROVIS 5500 Heizungs- und Fernheizungsregler TROVIS 5575-0011 Einbau- und Bedienungsanleitung EB 5575-9 Firmwareversion 1.5x Ausgabe September 2006 Elektronik von SAMSON...
  • Seite 2 Zirkulationspumpe bei den Anlagen 4.1 und 4.5. Die grundlegende Beschreibung des Reglers TROVIS 5575-0011 finden Sie in der beiliegen- den EB 5575. Beschreibungen in der EB 5575, die nicht auf den Regler TROVIS 5575-0011 zu übertragen sind, sind im Folgenden aufgelistet, und in dieser Ergänzung erläutert.
  • Seite 3 Anlage 3.1 Zusätzlich zu den Anlagen der EB 5575 (–> Kapitel 4) kann am Regler TROVIS 5575-0011 die nachfolgend dargestellte Anlage 3.1 eingestellt werden. Anlage 3.1 Werkseinstellung CO1 -> F02 - 1 (mit AF1) CO1 -> F03 - 1 (mit RüF1) CO2 ->...
  • Seite 4 Anlage 3.2 Zusätzlich zu den Anlagen der EB 5575 (–> Kapitel 4) kann am Regler TROVIS 5575-0011 die nachfolgend dargestellte Anlage 3.2 eingestellt werden. Anlage 3.2 Werkseinstellung CO1 -> F02 - 1 (mit AF1) CO1 -> F03 - 1 (mit RüF1) CO2 ->...
  • Seite 5 Anlage 4.1 Abweichend zu der Anlage 4.1 der EB 5575 (–> Kapitel 4) kann mit der Anlage 4.1 beim Regler TROVIS 5575-0011 auch eine Zirkulationspumpe angesteuert werden. Anlage 4.1 Werkseinstellung CO1 -> F01 - 0 (ohne RF1) CO1 -> F02 - 1 (mit AF1) CO1 ->...
  • Seite 6 Anlage 4.5 Abweichend zu der Anlage 4.5 der EB 5575 (–> Kapitel 4) kann mit der Anlage 4.5 beim Regler TROVIS 5575-0011 auch eine Zirkulationspumpe angesteuert werden. Anlage 4.5 Werkseinstellung CO1 -> F01 - 0 (ohne RF1) CO1 -> F02 - 1 (mit AF1) CO1 ->...
  • Seite 7 Anschlussplan EB 5575-9...
  • Seite 8 Funktionsblocklisten Abweichend zu den Funktionsblocklisten der EB 5575 (–> Kapitel 12.1) gelten für den Reg- ler TROVIS 5575-0011 die nachfolgenden um die Anlagen 3.1 und 3.2 ergänzten Funk- tionsblocklisten. Funktionsblocklisten CO1: Heizkreis Rk 1 (nicht Anlage 1.9)* Bemerkung F Funktion...
  • Seite 9 Funktionsblocklisten Bemerkung F Funktion Funktionsblockparameter / Wertebereich (Werkseinstellung) 09 Kurzzeitadaption nicht Anl CO1 -> F09 - 1 nur mit CO1 -> F01 - 1 1.5, 1.6, Funktionsblockparameter: Zykluszeit / 1 bis 100 min (20 min) Verstärkung K / 0 bis 15 (0) 10 reserviert 11 4-Punkte-Kennlinie nicht Anl...
  • Seite 10 Funktionsblocklisten CO2: Heizkreis Rk 2 (Anlagen 3.x, 4.x und 10.0) Bemerkung F Funktion Funktionsblockparameter / Wertebereich (Werkseinstellung) 01 Raumsensor RF2 3.x, 4.x, CO2 -> F01 - 1: Temperaturanzeige und Eingang FG2 für 10.0 Raumleitgerät Typ 5244/5257-5 aktiv Raumleitgerät TROVIS 5570: CO2 ->...
  • Seite 11 Funktionsblocklisten Bemerkung F Funktion Funktionsblockparameter / Wertebereich (Werkseinstellung) 12 Regelungsart 3.x, 4.x, CO2 -> F12 - 1: 3-Punkt-Regelung 3-Punkt 10.0 Funktionsblockparameter: (Verstärkung) / 0,1 bis 50,0 (2,0) (Nachstellzeit) / 1 bis 999 s (120 s) (Vorhaltezeit) / 0 s; Wert nicht ändern! (Ventillaufzeit) / 15, 30, …, 240 s (45 s) CO2 ->...
  • Seite 12 Funktionsblocklisten Bemerkung F Funktion Funktionsblockparameter / Wertebereich (Werkseinstellung) 03 Rücklaufsensor 1.9, 11.x CO4 -> F03 - 1: Sensor und der Begrenzungsfunktion aktiv; RüF2 Funktionsblockparameter: Begrenzungsfaktor / 0,1 bis 10,0 (1,0) 04 Wasserströmungs- 1.9, 11.9 CO4 -> F04 - 1: Wahl: AnA, bin (AnA) sensor AnA: analoge Auswertung an Klemmen 03/13 (Wasser- strömungssensor 1400-9246)
  • Seite 13 Funktionsblocklisten Bemerkung F Funktion Funktionsblockparameter / Wertebereich (Werkseinstellung) 12 Regelungsart 1.9, 11.x CO4 -> F12 - 1: 3-Punkt-Regelung 3-Punkt Funktionsblockparameter: (Verstärkung) / 0,1 bis 50,0 (2,0; Anl. x.9: 0,6) (Nachstellzeit) / 1 bis 999 s (120 s; Anl. x.9: 12 s) (Vorhaltezeit) / 0 s;...
  • Seite 14 Funktionsblocklisten CO5: anlagenübergreifende Funktionen (alle Anlagen) Signalisiert der Regler CO5 -> F00-1, sind alle Zugriffe auf die Rücklauf-, Volumenstrom- und Leistungseinstellungen gesperrt. Bemerkung F Funktion Funktionsblockparameter / Wertebereich (Werkseinstellung) 01 Sensor- alle CO5 -> F01 - 1 und CO5 -> F02 - 0: Pt 1000 (Pt 100) initialisierung CO5 ->...
  • Seite 15 Funktionsblocklisten Bemerkung F Funktion Funktionsblockparameter / Wertebereich (Werkseinstellung) 10 Volumenstrom- nicht Anl CO5 -> F10 - 1 nur mit CO5 -> F11 - 0 begrenzung (Leis- 1.9, 10.0; Eingang „WMZ/Bed“ (Klemme 03/13) tungsbegrenzung) Funktionsblockparameter: nicht bei in Rk1 mit Impulsen Maximalgrenzwert / 3 bis 500 Anlagen an Eingang WMZ...
  • Seite 16 Funktionsblocklisten CO7: Gerätebus (alle Anlagen; F02, F03, … nur mit CO7 -> F01 -1) Bemerkung F Funktion Funktionsblockparameter / Wertebereich (Werkseinstellung) 01 Gerätebus alle CO7 -> F01 - 1: Gerätebus aktiv Funktionsblockparameter: Gerätebusadresse / Auto*, 1 bis 32 (32) *Auto = automatische Suche nach freier Gerätebusadresse im System 02 Uhrzeit- alle...
  • Seite 17 Funktionsblocklisten Bemerkung F Funktion Funktionsblockparameter / Wertebereich (Werkseinstellung) 13 Vorlaufsollwert TW alle CO7 -> F13 - 1: in Ebene PA4 wird der Parameter Überhö- senden hung Ladetemperatur generiert Funktionsblockparameter: Register-Nr. / 5 bis 64 (5) 14 maximalen Vor- alle CO7 -> F14 - 1: Regler bestimmt bereits intern den maxi- laufsollwert senden malen Vorlaufsollwert seiner Kreise und sendet diesen einen Wert an den Primärregler;...
  • Seite 18: Zuordnung Der Drehschalter

    Zuordnung der Drehschalter Abweichend zu der Drehschalter-Zuordnung der EB 5575 (–> Kapitel 12.3) gilt für den Reg- ler TROVIS 5575-0011 die nachfolgende um die Anlagen 3.1 und 3.2 ergänzte Drehschal- ter-Zuordnung. Zuordnung der Drehschalter Anlage oberer Drehschalter mittlerer Drehschalter unterer Drehschalter Heizkreis (Rk1) –...
  • Seite 19: Technische Daten

    Technische Daten Abweichend zu den Technischen Daten der EB 5575 (–> Kapitel 12.5) gelten für den Regler TROVIS 5575-0011 die nachfolgenden Technischen Daten. Technische Daten Eingänge 8 Eingänge für Temperatursensor Pt 1000/Pt 100, PTC/Pt 100, NTC/Pt 100 oder Ni 1000/Pt 100 und 2 Binäreingänge, Eingang Klemme 03 alternativ für Durchflusssignal von Wärmemengen-...
  • Seite 20 SAMSON AG · MESS- UND REGELTECHNIK Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: 069 4009-0 · Telefax: 069 4009-1507 EB 5575-9 Internet: http://www.samson.de...
