5.2 Anlagenkennziffer 2

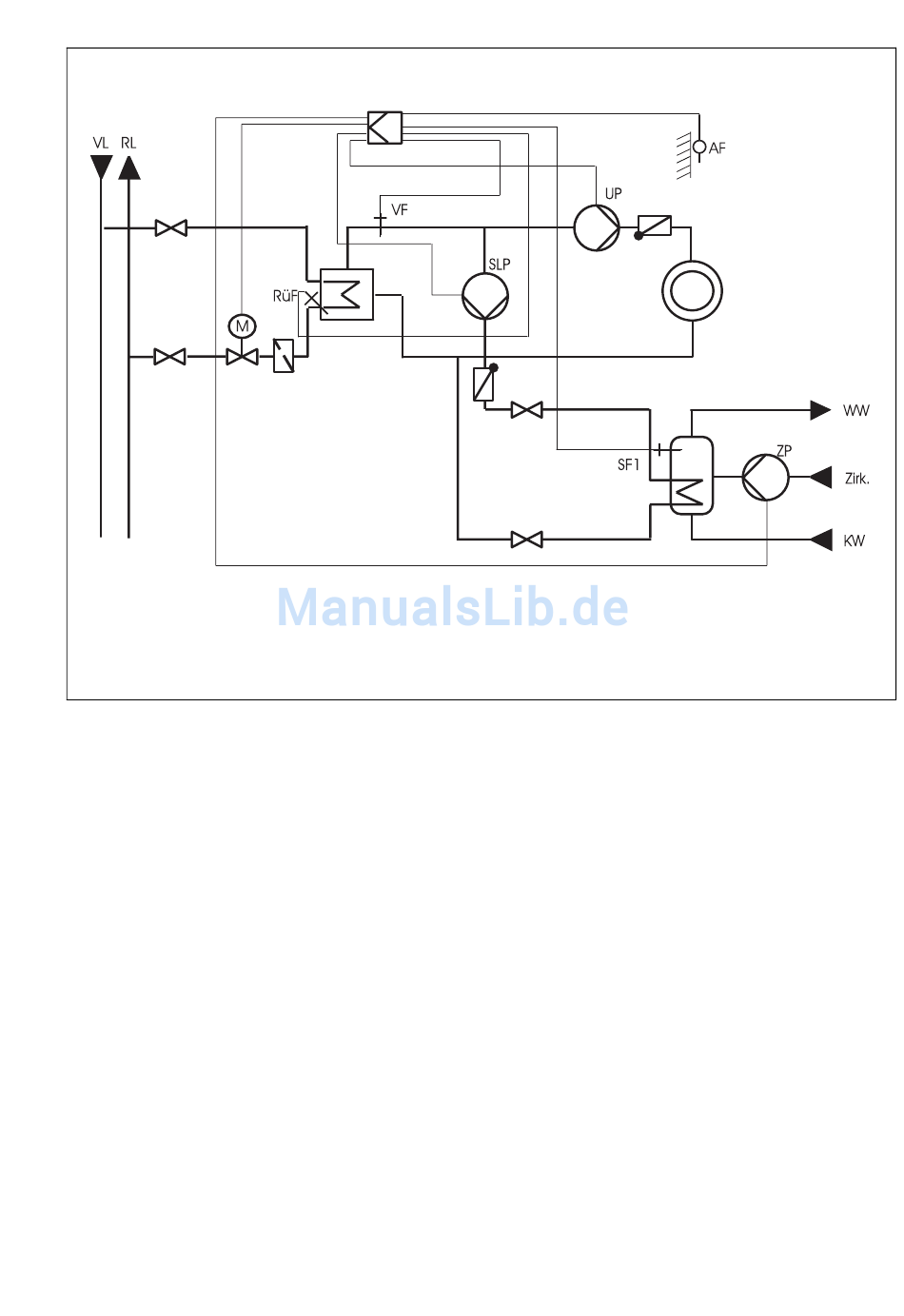

Bild 8 ⋅ Anl 2 Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftem-
peraturbegrenzung und Trinkwassererwärmung im Speichersystem
Bearbeitung einer Trinkwassererwärmung
Es werden vier Fälle unterschieden:
A) Die Temperatur am Vorlauffühler ist größer als der Ladetemperatursollwert
Wird im Speicher der Temperaturwert für Trinkwasseranforderung EIN am Fühler SF1 oder die
am Speicherthermostat eingestellte Temperatur unterschritten, so führt der Beginn der Speicher-
ladung erst einmal nur zum Abbau der zu hohen Vorlauftemperatur über den Heizkreis.
5K über dem Ladesollwert (am Vorlauffühler VF gemessen), spätestens nach 3 min. läuft die
Speicherladepumpe (im Folgenden nur noch SLP genannt) an. Gleichzeitig wird die Umwälz-
pumpe (im folgenden nur noch UP genannt) abgeschaltet; die Zirkulationspumpe (im Folgenden
nur noch ZP genannt) läuft gemäß Funktionsblockeinstellung.
Wird die Anforderung durch Überschreitung der einstellbaren Schaltdifferenz am Fühler SF1
oder der vorgegebenen Schaltdifferenz am Speicherthermostaten beendet, arbeitet der Regler
zunächst auf einen eingebbaren Festwert am Fühler VF; ist dieser erreicht, spätestens jedoch
nach zwei Laufzeitperioden des Regelventils, wird die UP eingeschaltet und die SLP abgeschal-
tet. Die ZP arbeitet nach Zeitprogramm.
19
