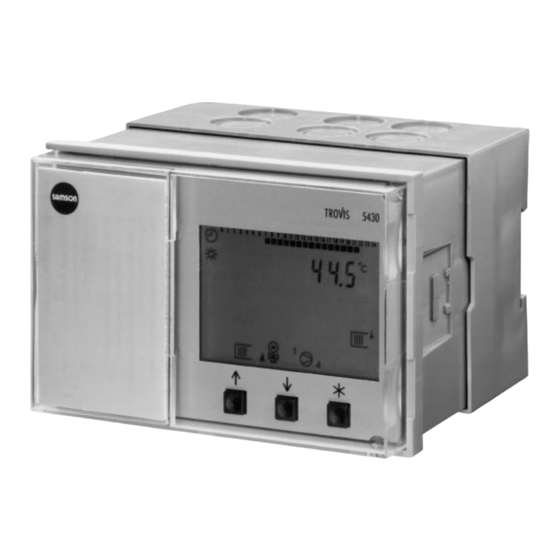

Samson TROVIS 5430 Bedienungsanleitung
Nach Einschalten des Gerätes gelangt der Regler nach ei-
nem LCD-Test, der Anzeige des Reglertyps, der Software-
versionsnummer und der Anlagenkennziffer automatisch
in die Informationsebene mit der Anzeige der Uhrzeit.
Der Regler ist mit vom Hersteller vorgegebenen Standard-
werten betriebsbereit, jedoch müssen Uhrzeit und Datum
aktualisiert werden.
Die werksseitig eingestellte Anlagenkennziffer Anl1 (An-
lage ohne Trinkwassererwärmung) muß auf die für den
Betreiber zutreffende Anlagenkennziffer geändert wer-
den (siehe dazu Kap. Konfigurierung in der Einbau und
Bedienungsanleitung).
1
2
1 Bedienschalter
2 Betriebsschalter
3 LC-Display
4 Eingabetasten auf- und abwärts
5 Übernahmetaste
. .
3
4
5
