2. Einbau

2.1 Einbau des Reglers

Der Regler besteht aus dem Reglergehäuse mit der Elektronik und einem Gehäuserückteil mit
den Klemmenleisten. Das Gehäuserückteil kann je nach Bestellung in einer flachen oder tiefen
Version ausgeführt sein.
Für den elektrischen Anschluß müssen die frontseitigen Schrauben gelöst und das Reglergehäu-
se vom Rückteil getrennt werden.
Bei Wandmontage ist das Gehäuserückteil mit drei Schrauben an einer Wand zu befestigen.
Die Lochabstände sind Bild 2 zu entnehmen.
Bei Tafeleinbau wird das Reglergehäuse durch den Tafelausschnitt gesteckt und die mitgeliefer-
ten Schraubklammern in die Halterungen an der linken und rechten Gehäuseseite gesteckt (evtl.
Gewindeschraube vor dem Einstecken ganz zurückdrehen). Anschließend die Gewindeschrau-
ben so weit eindrehen, bis die Spitze fest an der Tafelrückwand anliegt.
+1 +0,8
Der Tafelausschnitt beträgt Breite 138 mm x Höhe 92 mm.
Befestigungsschrauben Schraubklammer
flach
tief
Rückteil tief Rückteil flach

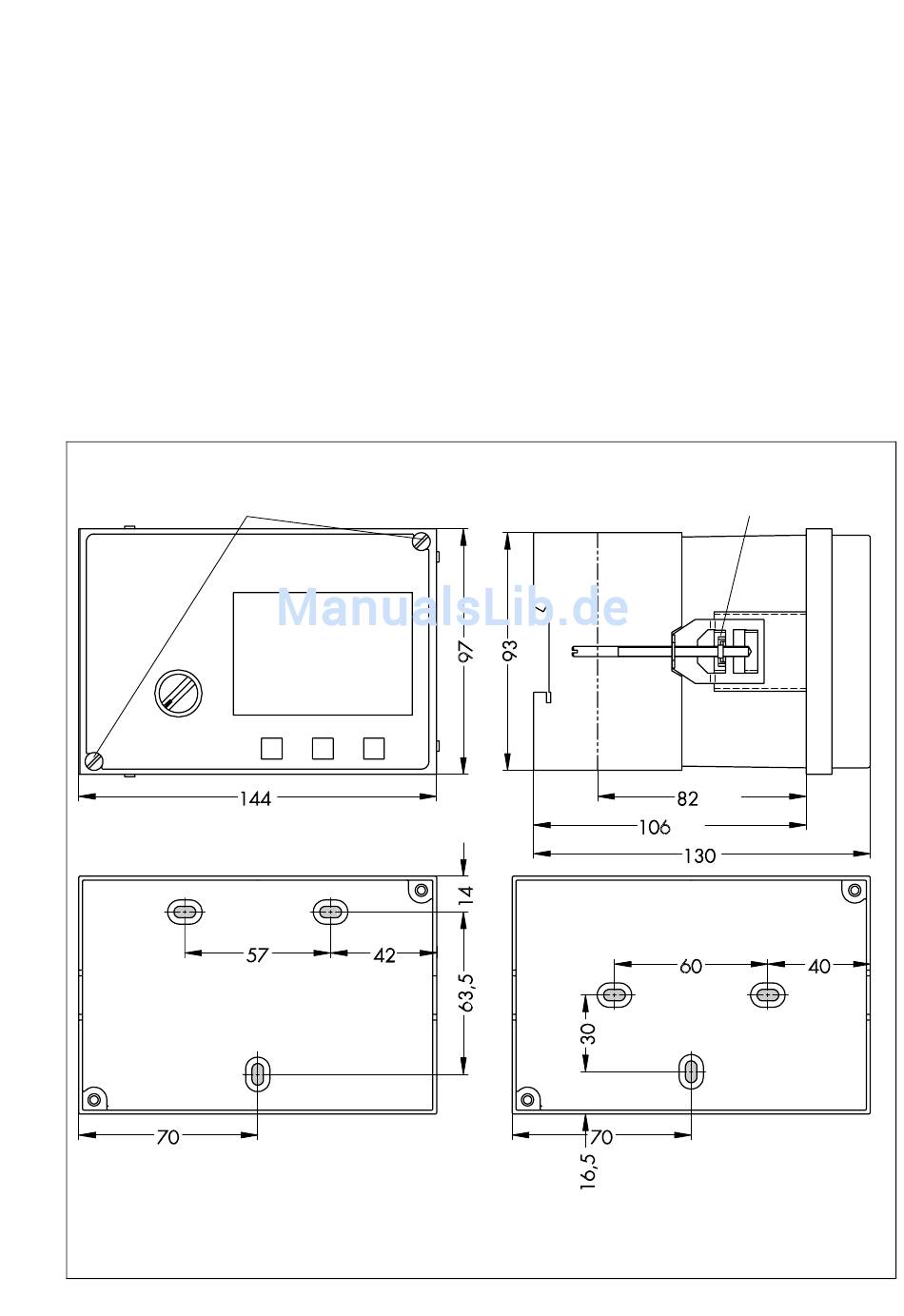

Bild 2 ⋅ Maßbild Regler
