Wartungsarbeiten
Wartungsarbeiten

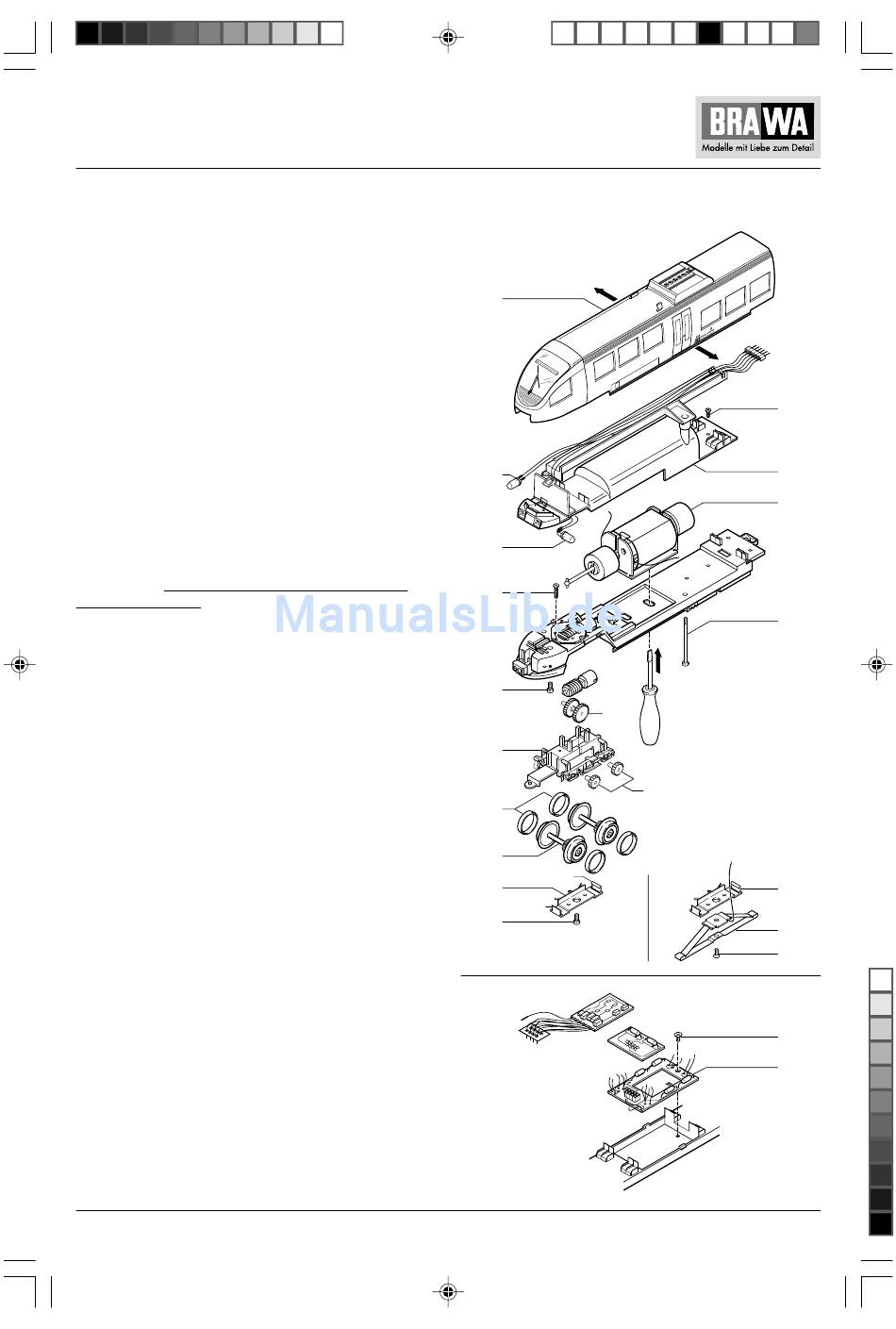

1. Gehäuse demontieren
2 Schrauben (1) an der Gehäuseunterseite herausdrehen,
Gehäuse (2) leicht spreizen und nach oben abnehmen.
Ohne Abbildung:
Das Gehäuse des Mittelteils leicht spreizen und nach oben
abnehmen (keine Befestigungsschrauben).
2. Motor tauschen
Gehäuse abnehmen, siehe Punkt 1.
Befestigungsschrauben (3) der Motorabdeckung (4) herausdre-
hen und Motorabdeckung nach oben abnehmen. Gummilager
des Motors mit Schraubendreher nach oben drücken, Motor (5)
nach oben entnehmen. Kabel am Motor ablöten.
Achtung: Bei Ausbau auf Einbaulage achten – sonst falsche
Fahrtrichtung.
3. Platine tauschen
Gehäuse des Mittelteils leicht spreizen und nach oben abnehmen.
Blindstecker (6) bei DC-Ausführung oder Digital-Decoder (7) bei
AC-Ausführung abziehen. Befestigungsschraube (8) herausdre-
hen, Platine (9) nach oben abnehmen. Sämtliche Kabel an der
Platine ablöten, bitte kennzeichnen Sie sich wo die einzelnen
Kabel angelötet waren.
4. Digital-Decoder tauschen
Digital-Decoder (7) abziehen, lila Kabel an Platine ablöten, neuen
Digital-Decoder einstecken und lila Kabel wieder anlöten.
5. Glühbirnen tauschen
Entsprechendes Gehäuse abnehmen, siehe Punkt 1.
Motorabdeckung entfernen, siehe Punkt 2.
Kabel an Glühbirne (10) ablöten und Glühbirne erneuern.
6. Wartungsarbeiten an Getriebe, Radsätze
und Haftreifen erneuern
Getriebe:
Gehäuse des Triebwagens mit Haftreifen abnehmen,
siehe Punkt 1. Motorabdeckung erntfernen, siehe Punkt 2.
Triebwagen auf einen Tisch stellen, Befestigungsschraube (11)
des Drehgestells herausdrehen und Drehgestell (12) nach unten
entnehmen. Jetzt ist das Zahnrad (13) frei zugänglich.
Radsätze, Haftreifen und weitere Zahnräder:
Achtung: Triebwagen (Drehgestell) umdrehen, Räder und
Getriebeabdeckung müssen nach oben zeigen.
Befestigungsschraube (14) der Getriebeabdeckung herausdre-
hen, Getriebeabdeckung (15) ausclipsen, Radsätze (16)
entnehmen. Jetzt können auch die Haftreifen (17) erneuert und
weitere Zahnräder (18) entnommen werden.
7. Schleifer tauschen bei Wechselstrom-Ausführung
Befestigungsschraube (19) des Schleifers (20) herausdrehen,
Schleifer abnehmen.
Wagen vorn mit Antriebseinheit, zu erkennen an den Haftreifen.
02
10
10
11
03
13
12
17
16
Clip
15
Clip
14
Wagen mitte
07 AC
06 DC
5
03
04
05
01
18
DC
AC
15
20
19
08
09
