Betriebsanleitung
8

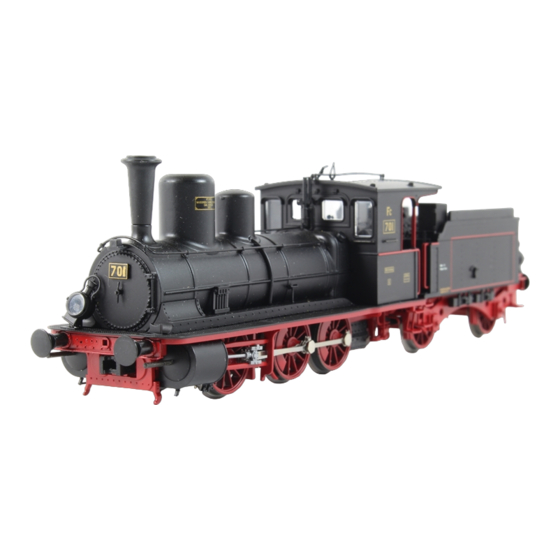

Dampflokomotive mit Schlepptender BR 53
Württembergische Klasse Fc 624 H0
Die Geländeverhältnisse in Württemberg erforderten schon früh
starke Lokomotiven. Bereits 1849 entstand bei der Maschinen-
fabrik Esslingen der erste Dreikuppler der „Alb"-Klasse. Die fünf
zugkräftigen Loks sollten den steilen Albaufstieg meistern.
Mit ihrer unbändigen Kraft und ihrem enormen Gewicht beein-
druckten sie gewaltig und waren ihrer Zeit weit voraus: Sie zer-
störten die damals noch schwachen Schienen. Ab 1864 be-
schafften die Königlich Württembergischen Staats Eisenbah-
nen K.W.St.E. die dreifach gekuppelten Loks als Klasse F in
großem Stil. Die Bauart wurde dabei kontinuierlich weiterent-
wickelt. So entstand nach der Klasse F2 schließlich 1889 die
letzte und bedeutendste Vertreterin, die Klasse Fc. 1890 liefer-
te die Maschinenfabrik Esslingen das erste Exemplar der Klas-
se Fc. Die Fc beförderte einen Zug von 1000 t in der Ebene mit
einer Geschwindigkeit von 45 km/h. Dies entsprach der damals
vorgeschriebenen Höchstgeschwindigkeit für Güterzüge. Auf
einer Steigung von 10 % waren es noch 379 t mit 25 km/h. Bis
1909 wurden 125 Exemplare der Fc beschafft. Damit bildete
sie die wichtigste Stütze des württembergischen Güterzug-
dienstes. Die Deutsche Reichsbahn übernahm 65 Lokomoti-
ven und reihte sie als 53 801 bis 53 865 in ihren Bestand ein.
1931 wurden die kleinen Maschinen ausgemustert.
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BRAWA BR 538

  • Seite 1 Betriebsanleitung Dampflokomotive mit Schlepptender BR 53 Württembergische Klasse Fc 624 H0 Die Geländeverhältnisse in Württemberg erforderten schon früh starke Lokomotiven. Bereits 1849 entstand bei der Maschinen- fabrik Esslingen der erste Dreikuppler der „Alb“-Klasse. Die fünf zugkräftigen Loks sollten den steilen Albaufstieg meistern. Mit ihrer unbändigen Kraft und ihrem enormen Gewicht beein- druckten sie gewaltig und waren ihrer Zeit weit voraus: Sie zer- störten die damals noch schwachen Schienen.
  • Seite 2 BR 53 – H0 Steam engine with trailing tender BR 53 Württemberg class Fc – H0 The Württemberg terrain made strong locomotives a necessity very early on. In 1849, the first treble shunter of the “Alb” class was created at the machine factory in Esslingen. The five strong locomotives were intended to master the steep climb up the Alb.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Contents Benennung Seite Allgemeine Hinweise ............3,4 Entnahme der Lok aus der Verpackung ........5 Zusatzbauteile montieren ............6 Wartungsarbeiten Lokomotive • 1. Ölen ................7 • 2. Gehäuse demontieren ..........8, 9 • 3. Motor tauschen ............8, 9 •...
  • Seite 4 Inhaltsverzeichnis Contents • Die folgenden Wartungsarbeiten sind bei Gleich- und Wechselstrom-Ausführungen fast identisch. Im Ausnahmefall wird im entsprechenden Textabschnitt Bezug genommen. • Achten Sie beim Zerlegen der Lokomotive auf die Einbaulage der entsprechenden Bauteile. Wird ein Bauteil falsch eingebaut kann dieses zerstört werden oder es kommt zu Funktionsstörungen im Betrieb.
  • Seite 5: Entnahme Der Lok Aus Der Verpackung

    General assembly and safety information • These operating instructions describe all work steps necessary for maintenance and repair. Please read these operating instructions carefully before you start with your work. • In the case of incorrect handling of electrical components, they may be destroyed.
  • Seite 6: Arbeiten Vor Der Inbetriebnahme Work To Be Performed Before Starting Up

    Arbeiten vor der Inbetriebnahme Work to be performed before starting up Zusatzbauteile montieren (Fig. 2) In der Verpackung sind zusätzliche Bauteile lose beigelegt. • 1 = 2 x Bügelkupplung • Werden die Bauteile aus dem Zurüstbeutel für Vitrinen- modelle montiert, ist die Lok nicht mehr für den Fahrbetrieb geeignet.
  • Seite 7: Wartungsarbeiten

    Wartungsarbeiten Maintenance works 1. Ölen (Fig. 3) Der Motor und die Lagerstellen der Radsätze können an den gekennzeichneten Punkten sparsam mit Öl der Modell- baubranche geölt werden. Zum Ölen des Motors ist das Gehäuse abzunehmen, siehe Seite 8 Punkt 2. 1.
  • Seite 8: Wartungsarbeiten An Der Lok

    Wartungsarbeiten an der Lok 2. Gehäuse demontieren (Fig. 4) 3 Schrauben (1 und 2) an der Gehäuseunterseite herausdrehen und Gehäuse (3) am Führerhaus leicht eindrücken - Clip an der Unterseite lösen - und nach oben abnehmen. 3. Motor tauschen (Fig. 4) Gehäuse abnehmen, siehe Punkt 2.
  • Seite 9 Fig. 4...
  • Seite 10: Wartungsarbeiten Am Tender

    Wartungsarbeiten am Tender 8. Tender demontieren (Fig. 5) Schraube (22) herausdrehen, Fahrgestell (23) abnehmen. Gehäusedeckel (24) nach oben abnehmen und Gehäuse (25) vom Gewichtblock (26) abziehen. 9. Platine tauschen (Fig. 5) Tender demontieren, siehe Punkt 8. Blindstecker (27) bei DC-Ausführung oder Premium-Digital- decoder (28) bei AC-Ausführung abziehen.
  • Seite 11 Fig. 5...
  • Seite 12: Maintenance Works

    Maintenance works on the loco 2. Dismantling the housing (Fig. 4) Unscrew the 3 screws (1 and 2) on the housing underside and slightly push in the housing (3) at the driver’s cab – release clip on the underside – and remove to the top. 3.
  • Seite 13 Fig. 4...
  • Seite 14: Current Version

    Maintenance works on the tender 8. Dismantling the tender (Fig. 5) Unscrew the screw (22) and remove the bogie (23). Remove the housing cover (24) to the top and pull housing (25) off the weight block (26). 9. Exchanging the circuit board (Fig. 5) Dismantle the tender;...
  • Seite 15 Fig. 5...
  • Seite 16: Gleichstrom- Und Wechselstrom-Ausführung

    Ersatzteilliste Lokomotive BR 53 Spare Parts List locomotive BR 53 Gleichstrom / Wechselstrom D.C.current / A.C. current Lokomotive / locomotive...
  • Seite 17 Gleichstrom / Wechselstrom D.C.current / A.C. current Tender / Tender...
  • Seite 18 Ersatzteilliste BR 53 Spare Parts List BR 53 Pos. Bestell Nr. Benennung Description Order no. 001 0626.50.01 Führerhaus Drivers cabin 002 0626.50.02 Türe rechts Door right 003 0620.50.03 Türhalter rechts Door holder right 004 0626.50.04 Türe links Door left 005 0620.50.05 Türhalter links Door holder left 006 0600.99.01...
  • Seite 19 053 0620.50.53 Normschachthalter Coupler pocket cover 054 0560.99.32 Normschacht Coupler pocket 055 0620.50.55 Schienenräumer Chassis cover working part 056 9952.50.03 Bügelkupplung Bow coupling 057 0620.50.57 Wassertrompete links Water input left 058 0620.50.58 Wassertrompete rechts Water input right 059 0620.50.59 Aschekasten Ash box 060 0620.50.60 Entwässerung...
  • Seite 20: Bestellbeispiel

    Motor mit Position 33 = 0620.50.33 Motor Order example: Motor with position 33 = 0620.50.33 Motor Brawa Modellspielwarenfabrik GmbH + Co. Uferstraße 26-28 · D-73630 Remshalden Telefon +49 (0)7151 - 97 93 50 Telefax +49 (0)7151 - 7 46 62...
