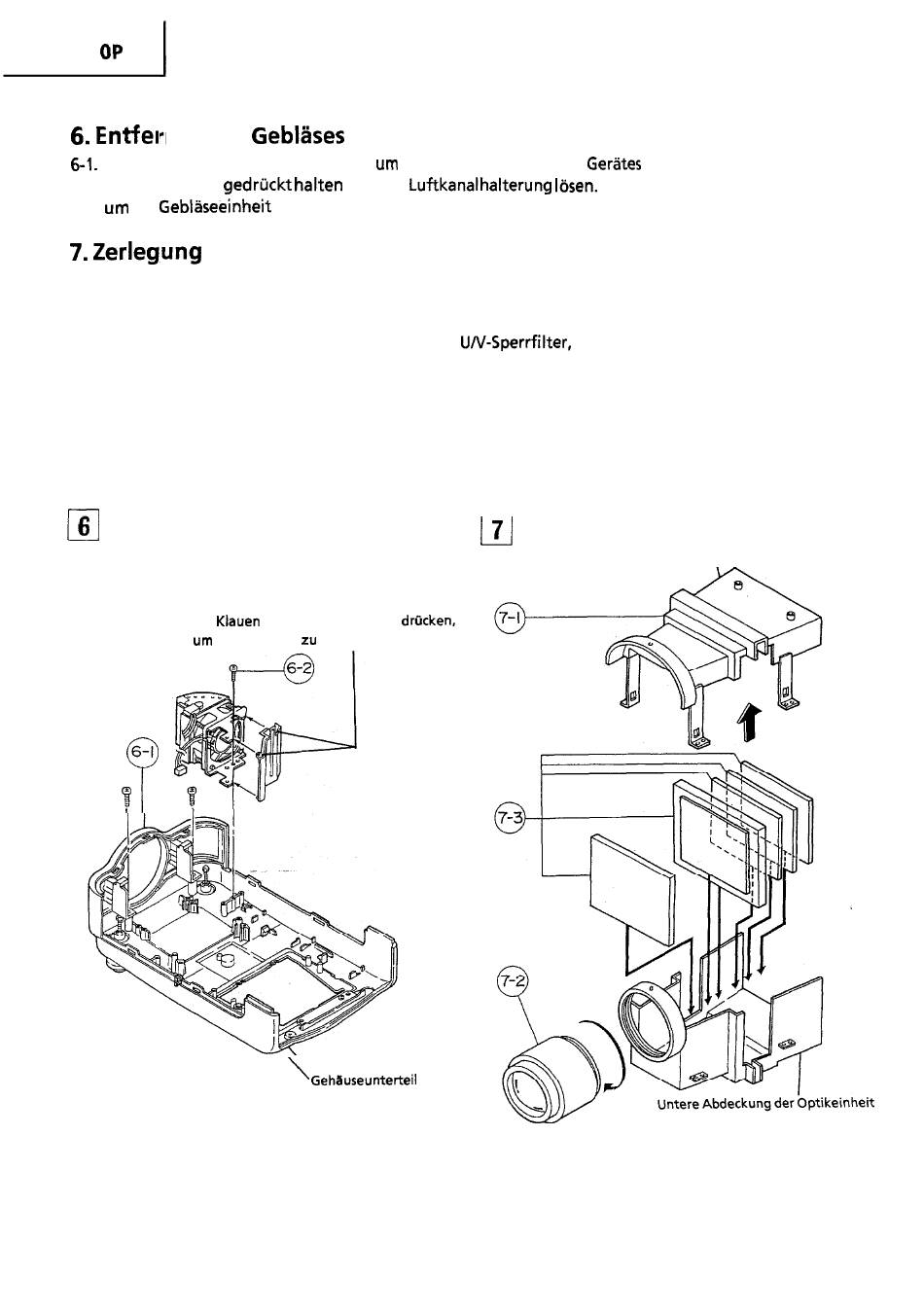

6-2. Die vier Klauen gedrijckt halten und die Luftkanalhalterung l&en. Dann die Schraube losschrauben,
7-l. Die obere Abdeckung der Optikeinheit hochziehen.
7-2. Das Projektionsobjektiv im Uhrzeigersinn drehen und das Objektiv abnehmen.
7-3. Die folgenden Teile der Optikeinheit hochziehen: Fresnel-Linse, Lichteintritt-Ablenkplatte, LCD-Tafel,
Lichtaustritt-Ablenkplatte, Kondensorlinse und UN-Sperrfilter,
Obere Abdeckung de: Optikeinheit
Die Klauen der Lufkanalhalterung driicken,
